C.I.B. UNIGAS - M039207NB
30
РЕГУЛИРОВАНИЕ ВОЗДУХА ГОРЕНИЯ И ГАЗОВОГО ТОПЛИВА
Газовый фильтр
Газовые фильтры удерживают частички пыли, поступаемые вместе с газом, и защищают от быстрого загрязнения такие
компоненты, как горелки, счетчики, регуляторы. Фильтр обычно располагается перед всеми регулирующими и отсечными
органами.
Регулирование расхода газа запальной горелки: Клапан Вrahma EG12*R и стабилизатор давления
Для изменения расхода газа запальной горелки действовать следующим образом:
1). Снять защитную крышку, расположенную в нижней части клапана, поворачивая ее против часовой стрелки (см. рисунок);
2). При вращении по часовой стрелке гайки 1, как показано на Рис., клапан закрывается, а при вращении против часовой
стрелки - клапан открывается
Для оптимизации регулирования расхода, воздействовать непосредственно
на стабилизатор давления (см. рисунок):
3) Снять колпачок T: для увеличения давления газа на выходе при помощи отвёртки поворачивайте винт TR, как показано на
рисунок. При ввинчивании - давление увеличивается, при отвинчивании - уменьшается. По завершении регулировки
установить колпачок на место.

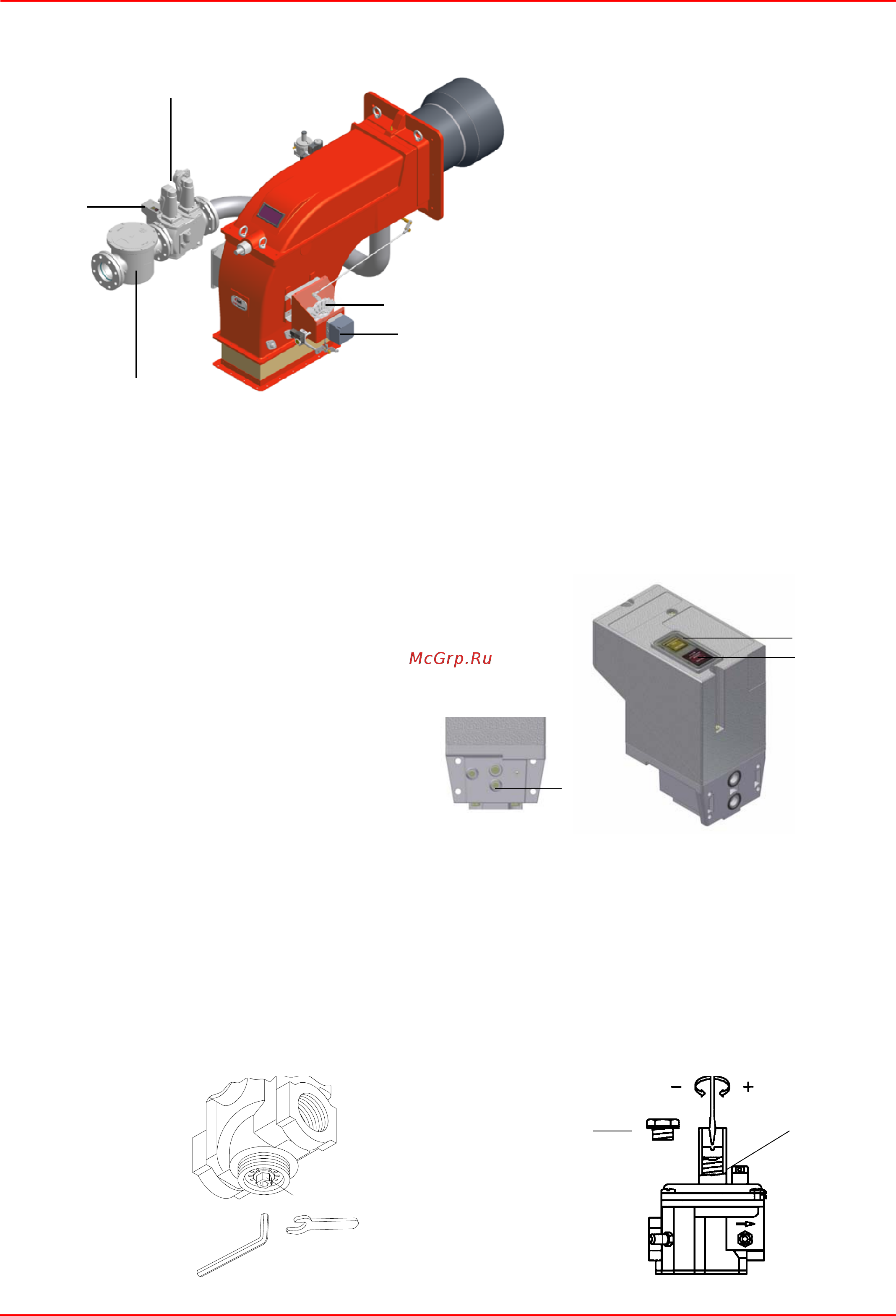

Рис. 19
Обозначения
1 Фильтp газа
2 Блок контpоля геpмети Чности клапанов
3 Гpуппа
газовых клапанов
4 Ваpьиpуемый сектоp
5 Сеpвопpивод
Блок контроля герметичности VPS504
Данный блок контролирует герметичность отсечных
газовых клапанов.
Проверка осуществляется, как только термостат котла
подаёт сигнал, разрешающий пуск горелки. При помощи
внутреннего мембранного насоса в испытательном
контуре создаётся давление на 20 мбар выше давления
подачи газа.Для проведения проверки подсоедините
манометр к штуцеру для отбора давления PA. Если
проверка завершилась положительно, через несколько
секунд зажигается жёлтая лампочка LC.
В
противном случае загорается красная лампочка LB,
сигнализирующая состояние блокировки. Чтобы
перезапустить горелку, необходимо деблокировать блок
управления нажатием на эту кнопку.
Рис. 20
3
4
5
1
2
LC
LB
PA
1
T
TR
Клапан регулирования
Стабилизатор давления
