Регулирование - общее описание

z Проверить, что параметры продуктов сгорания находятся в рамках рекомендуемых предельных значений.

z Проверить расход газа с помощью счетчика или, если это невозможно сделать, проверить давление на голове сгорания с

помощью дифференциального манометра, как описано в параграфе “Измерение давления в голове сгорания” на Стр.28.

z Затем, отрегулировать мощность на всех промежуточных точках между минимальной и максимальной, настроив рабочую

кривую с помощью пластинки варьируемого сектора. Варьируемый сектор закрепляет соотношение воздух/газ в этих

точках, регулируя открытие - закрытие дроссельного газового клапана.

z И в конце, определить мощность в режиме малого пламени, воздействуя на микровыключатель малого пламени

сервопривода, избегая того, чтобы мощность в режиме малого пламени была слишком высокой или, чтобы температура

уходящих газов была слишком низкой, что привело бы к образованию конденсата в дымоходе.

Производить далее регулировку, в зависимости от типа установленного сервопривода.

Процедура регулирования

Для изменения настройки горелки во время испытаний на рабочем месте, придерживаться ниже приведенных процедур. На

клапанной группе DUNGS MBC..SE, установить регулятор давления на выходе на 1/3 его хода, используя шестигранный ключ

на 2,5 мм.

1 Перед розжигом горелки, для достижения положения большого пламени в полной безопасности, перевести кулачок

большого пламени сервопривода, в положение соответствующее положению кулачка малого

пламени (с тем, чтобы

горелка работала на малой мощности).

2 Кулачок IV (“кулачок ограничения хода”) должен быть отрегулирован на положение, которое по значению немного больше

значения кулачка III - для ограничения мощности во время первых секунд возникновения пламени;

ПРИМЕЧАНИЕ: смещение кулачка IV должно следовать за смещением кулачка III (увеличиваться или уменьшаться на

такое же значение).

Настроить работу горелки, выбрав GAS с помощью переключателя СМ горелки (имеющегося на панели управления

горелки - на стр 39;

2 Проверьте направление вращения двигателя вентилятора.

3 Перед розжигом горелки, для достижения положения большого пламени в полной безопасности, перевести кулачок

большого пламени сервопривода, в положение соответствующее положению кулачка малого пламени (с тем, чтобы

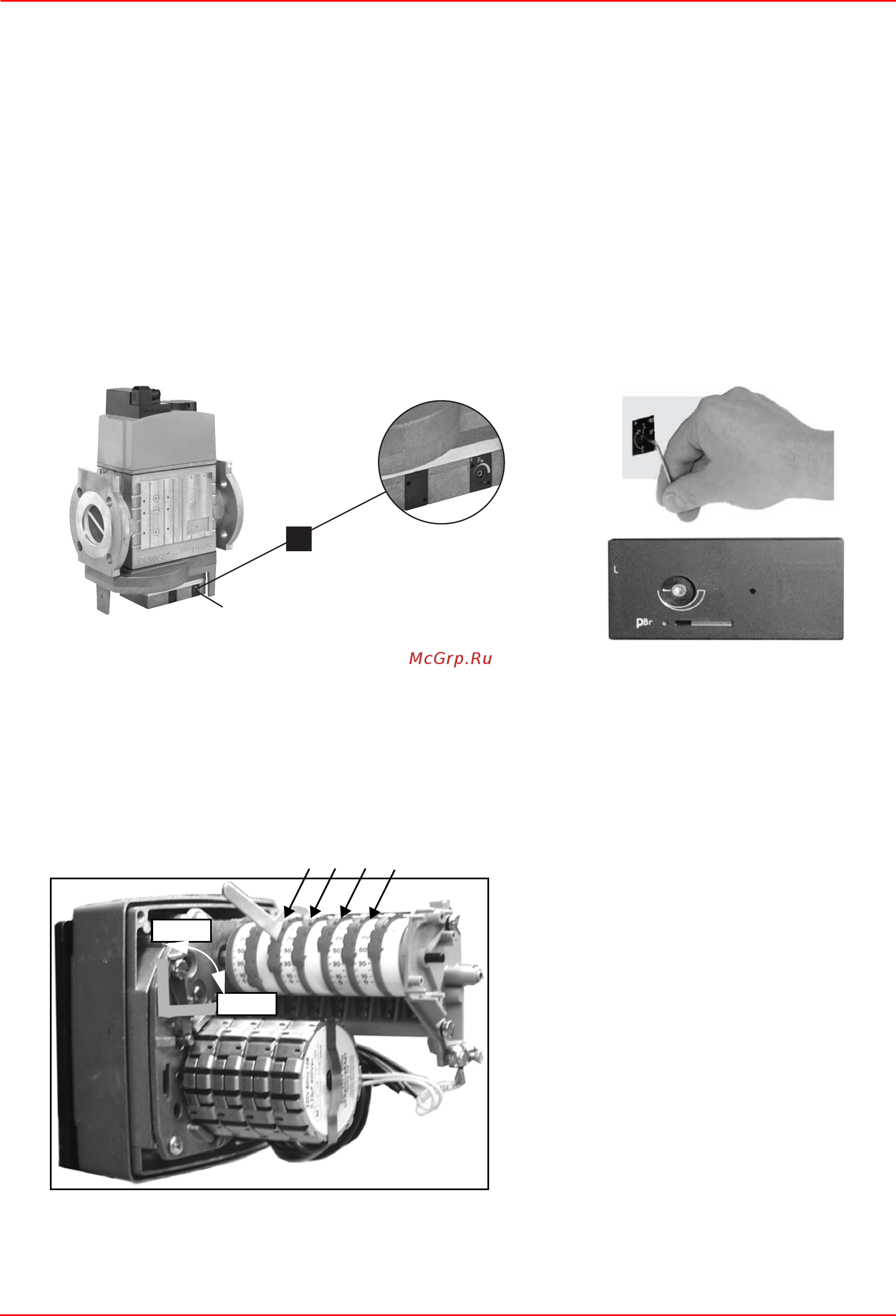

Описание кулачков сервопривода

I Большое

пламя

II Пауза и Розжиг

III Малое пламя при работе на газе

IV Малое пламя при работе на жидкотопливе

V Ограничение хода сервопривода

*OOFOTFDITLBOUTDIMàTTFM/P

"MMFOLFZOP

$MÏEFTJYQBOTNÉMFOP

$IJBWFFTBHPOBMFDBWBOS

РЕГУЛЯТОР

MAN

AUTO

IIIIII
