C.I.B. UNIGAS - M039207NB
4
ОБЩИЕ ХАРАКТЕРИСТИКИ
Промышленные горелки этой серии разработаны для тепловых систем, в которых требуется наличие вентиляторов больших
размеров или теплообменников «воздух – дымовые газы», которые должны устанавливаться отдельно от горелки, с целью
снижения уровня шума. Эти горелки имеются в исполнении со встроенным или отдельно стоящим электрощитом (настенным
или напольным).

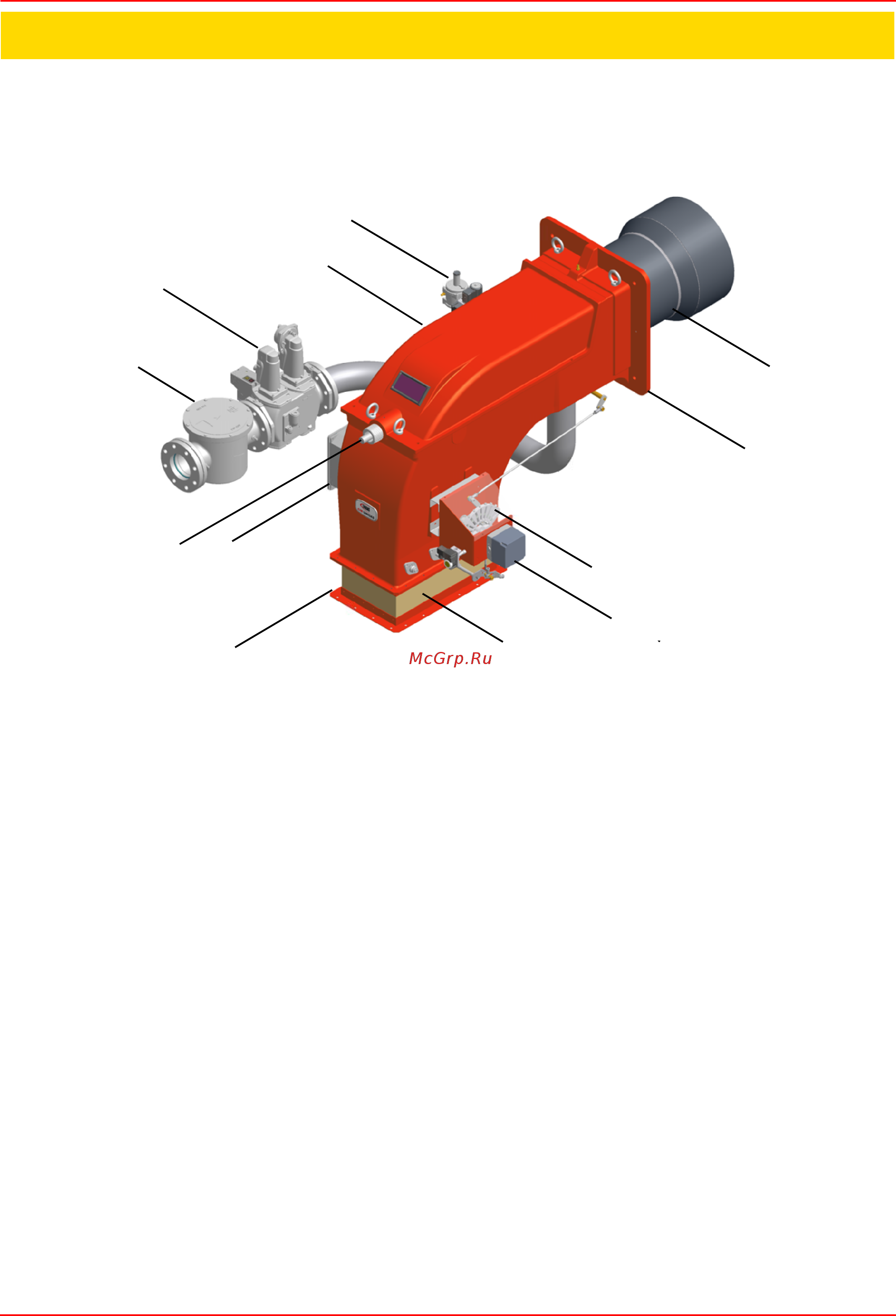

Рис. 1
1 Варьируемый сектор
2 Сервопривод
3 Сильфонное соединение
4
Фланец
5 Ответвительная коробка
6 Регулировочный винт головы сгорания
7 Фильтр газовый
8 Группа газовых клапанов
9 Крышка
10 Рампа запальной гоpелки
11 Группа головы сгорания с соплом
12 Фланец гоpелки
Функциональная работа на газе: Газ поступает из распределительной сети, проходит через клапанную группу,
укомплектованную фильтром и стабилизатором. Стабилизатор поддерживает давления в пределах, необходимых для
работы, значений. Электрический сервопривод (2), который действует пропорционально на заслонки регулирования расхода
воздуха горения и на дроссельный клапан газа, использует один кулачок с варьируемым профилем (1), который позволяет
оптимизировать показатели по газовым выбросам и,
значит, достичь эффективного сжигания топлива. Положение головки
сгорания определяет мощность горелки. Головка сгорания определяет количество тепловой энергии и геометрическую форму
пламени. Топливо и воздух подаются отдельно по геометрическим каналам пока не пересекаются в зоне образования
пламени (камера сгорания). В камере сгорания происходит принудительная подача воздуха и топлива (газ).
Функциональная работа на жидком топливе: Топливо поступает из распределительной сети, проходит через насос
на форсунку и уже с форсунки поступает внутрь камеры сгорания, где происходит его смешивание с воздухом горения и ,
вследствии этого, образуется пламя. В горелках смешивание жидкого топлива с воздухом имеет огромное значение для
достижения эффективного и чистого горения, в связи с этим топливо распыляется
на мельчайшие частицы.
Это достигается благодаря прохождению жидкого топлива через форсунку под большим давлением.
Основной задачей насоса является перекачивание жидкого топлива с емкости на форсунку, в желаемом количестве и под
ЧАСТЬ I: ИНСТРУКЦИЯ ПО МОНТАЖУ
8
12
5
7
6
4
3
2
1
11
9
10
