C.I.B. UNIGAS - M039207NB
28
РЕГУЛИРОВКИ
Кpивые давления газа в голове сгоpания в зависимости от его pасхода
К
ривые относятся к давлению в камере сгорания, равному 0!
Кривые давления газа в голове сгорания горелки, в зависимости от расхода газа, действительны только в том случае, если
горелка правильно отрегулирована (процентное содержание остаточного О2 в уходящих газах - как в таблице "Рекомендуемые
параметры выбросов", а СО - в пределах нормы).
На этой фазе голова сгорания
, дроссельный клапан и сервопривод находятся в максимально открытом положении. Смотрите

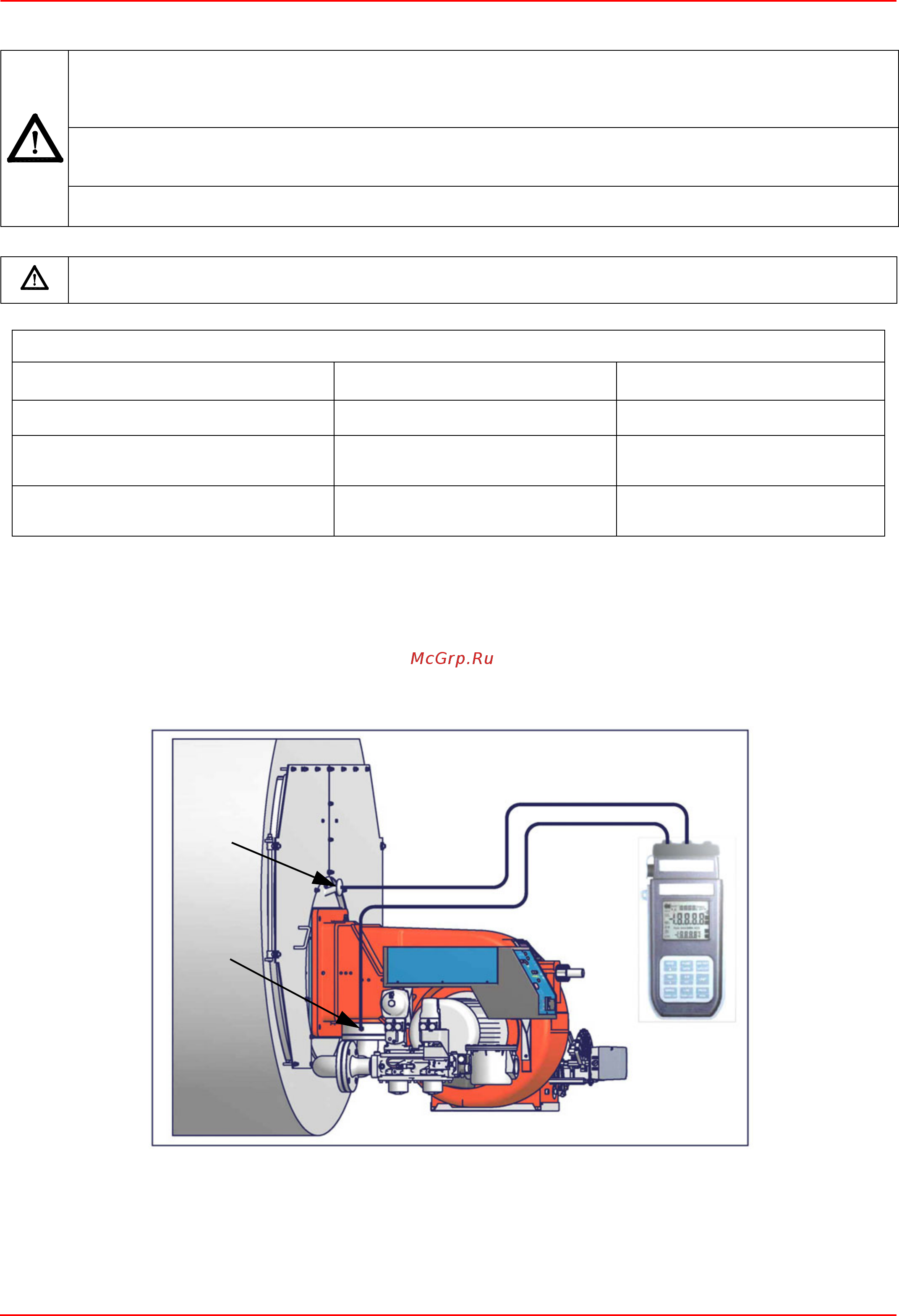

Рис. 18, на котором изображено, как правильно измерить давление газа, принимая во внимание значения давления в камере
сгорания, снятые с манометра или пользуясь техническими характеристиками котла/утилизатора.
Рис. 18
Описание
1 Генератор
2 Штуцер для отбора давления в котле
3 Штуцер для отбора давления газа на
дроссельном клапане
4 Манометр дифференциальный
ВНИМАНИЕ: прежде, чем запускать горелку, убедиться в том, что все ручные отсечные клапаны газа
открыты и проверить, что значение давления на входе рампы соответствует значениям, указанным в
параграфе “Технические характеристики”. Кроме того, убедиться в том, что главный выключатель подачи
питание вырублен.
ВНИМАНИЕ: При выполнении операций калибровки не
включайте горелку с недостаточным расходом воздуха
(опасность образования монооксида углерода); том случае, если это произойдет, необходимо уменьшить медленно
подачу газа и вернуться к нормальным показателям продуктов выброса
ВНИМАНИЕ! ОПЛОМБИРОВАННЫЕ ВИНТЫ КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ОТКРУЧИВАТЬ!
ГАРАНТИЯ НА ДЕТАЛЬ ТЕРЯЕТСЯ!
ВАЖНО! Избыток воздуха регулируется согласно рекомендуемых параметров, приводимых в следующей
таблице:
Рекомендуемые параметры горения
Топливо
Рекомендуемое значение CO
2
(%) Рекомендуемое значение O
2
(%)
Природный газ 9 ÷ 10 3 ÷ 4.8
Мазутное топливо с вязкостью <= 7°E при
50 °C
11 ÷ 12 4.2 ÷ 6.2
Мазутное топливо с вязкостью >= 7°E при
50 °C
11 ÷ 12.5 4.7 ÷ 6.7
1
2
4
3
