C.I.B. UNIGAS - M039207NB
8

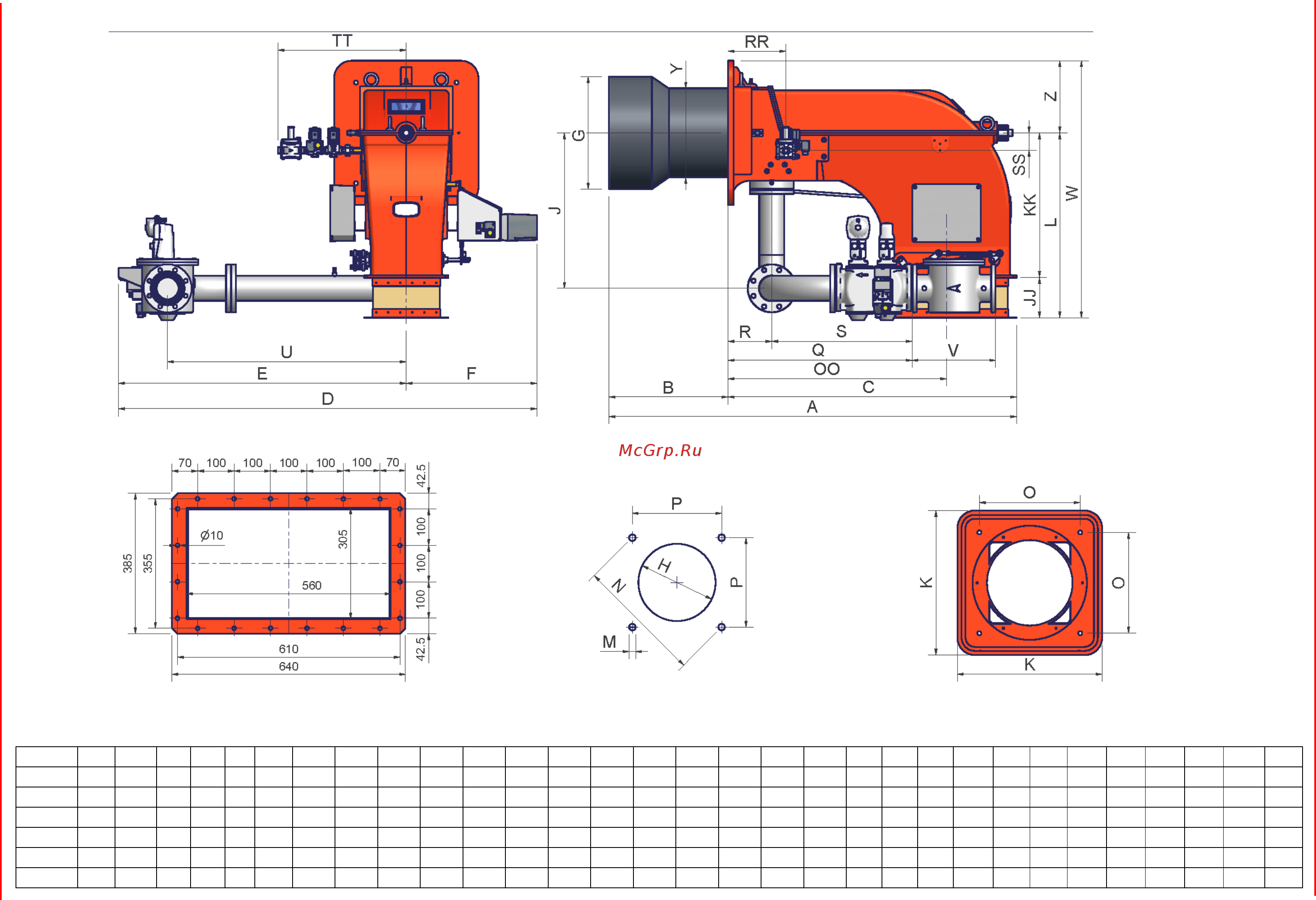

Габаpитные pазмеpы в мм.
ПРИМЕЧАНИЕ: габаритные размеры даны на горелки с клапанами Siemens модели VGD.
DN A B C CC D E F G H J JJ K KK L M N O OO P Q R RR S SS TT U V W Y Z
KTP1030 80 1864 544 1320 348 1898 1301 597 464 504 710 185 660 660 845 M16 651 460 1000 460 936 200 265 736 80 587 1092 322 1175 372 330
KTP1030 100 1864 544 1320 348 1914 1317 597 464 504 710 185 660 660 845 M16 651 460 1000 460 842 200 265 642 80 587 1092 382 1175 372 330
KTP1050 80 1864 544 1320 348 1898 1301 597 489 539 710 185 660 660 845 M16 651 460 1000 460 936 200 265 736 80 587 1092 322 1175 408 330
KTP1050 100 1864 544 1320 348 1914 1317 597 489 539 710 185 660 660 845 M16 651 460 1000 460 842 200 265 642 80 587 1092 382 1175 408 330
KTP1080 100 1864 544 1320 348 1914 1317 597 514 564 710 185 660 660 845 M16 651 460 1000 460 842 200 265 642 80 587 1092 382 1175 408 330
KTP1080 125 1864 544 1320 348 1946 1349 597 514 564 710 185 660 660 845 M16 651 460 1000 460 954 200 265 754 80 587 1192 480 1175 408 330
Фланец воздушного канала
Амбразура Котла
ФЛАНЕЦ ГОРЕЛКИ
