микровыключатель малого пламени (кулачок IV) чуть-чуть ниже значения максимальной мощности (90°).

12 Установить термостат ТАВ на минимальную мощность с тем, чтобы сервопривод сработал на закрытие;

13 Смещать кулачок IV (малое пламя на мазутном топливе) в сторону минимальной мощности, с тем, чтобы сервопривод

начал закрываться, до тех пор, пока два подшипничка не совместятся с регулировочным

винтом, относящимся к самой

низкой точке: закручивать винт V2 для увеличения расхода, откручивать - для уменьшения, с целью получения значения

давления, как на графике на Рис. 22, на основании требуемого расхода.

Вновь сместить кулачок

в сторону минимальной мощности, до следующего винта и повторить все, что описано в предыдущем

пункте, продолжать до тех пор, пока не получите желаемое значение минимальной мощности (малое пламя).

15 Положение кулачка в режиме малого пламени никогда не должно совпадать с положением кулачка при розжиге горелки и

по этой причине кулачок IV должен быть настроен хотя бы на 20-30° больше значения кулачка при розжиге.

16 Установить кулачок V ("кулачок предварительного ограничения") на 5° больше значения того кулачка малого пламени,

которое имеет большее значение (кулачок

III или IV).

Отключить и вновь включить горелку. Если расход жидкого топлива требует дополнительной регулировки, повторить

предыдущие пункты настройки.

18 Вновь установить на место крышку сервопривода и электрощита.

Что касается модулирующих горелок, прочитать параграф на стр 34.

Фуpма мазутного топлива

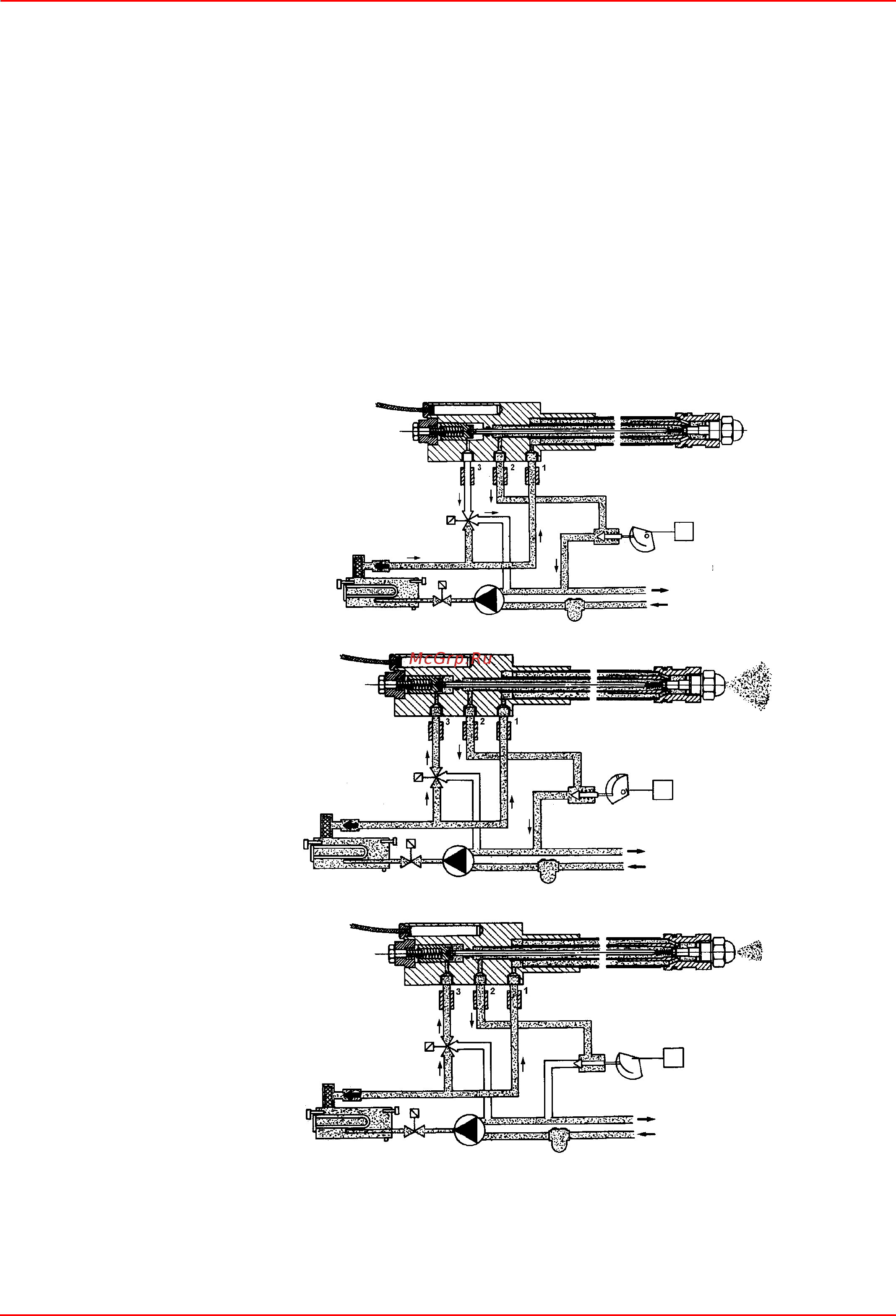

Рис. 26 - Промывка форсунки

Рис. 27 - Включение

Рис. 28 - Большое пламя
