C.I.B. UNIGAS - M039207NB
40
Необходимо, хотя бы раз в год, выполнять нижеуказанные операции по уходу за горелкой. В случае сезонной работы горелки,
рекомендуется выполнять профилактику в конце каждого отопительного сезона; в случае же непрерывной работы
необходимо выполнять профилактику через каждые 6 месяцев.
ПЕРИОДИЧЕСКИ ВЫПОЛНЯЕМЫЕ ОПЕРАЦИИ
z Проверка, чистка, при необходимости замена патрона газового фильтра .
z Проверка, чистка, при необходимости замена патрона фильтра мазута.
z Проверка состояния шлангов мазутного топлива во избежание утечек.
z Проверка и, при необходимости, чистка нагревательных элементов мазутного топлива и бачка, с периодичностью,
зависящей от типа используемого топлива и применения горелки. Снять крепежные гайки фланца нагревательных
элементов, вынуть их из бачка, почистить паром или растворителем (использование металлического инструмента не
допускается).
z Проверка и чистка фильтра, находящегося внутри мазутного насоса: для обеспечения нормальной работы насоса
рекомендуется очищать фильтр не реже одного раза в год. Для извлечения фильтра необходимо снять крышку, отвинтив
четыре винта при помощи шестигранного ключа. При установке фильтра на место обратите внимание на то, чтобы
опорные ножки фильтра были обращены к корпусу
насоса. При возможности замените уплотнительную прокладку
крышки. Рекомендуется установить также и внешний фильтр на трубопроводе всасывания перед насосом.
z Демонтаж, проверка и чистка головки сгорания.
z Контроль, чистка, при необходимости регулирование или замена запальных электродов.
z Демонтаж и чистка форсунки мазутного топлива (ВАЖНО: для чистки использовать растворители, а не металлические
предметы). Выполнив обслуживание, перенастроить горелку, включить ее и проверить форму пламени. Если возникает
сомнение в нормальной работе горелки, заменить форсунку. В случае интенсивного использования горелки замена
фрсунки рекомендуется в начале рабочего сезона, как профилактическая мера.
z Проверить и аккуратно почистить фотоэлемент UV улавливания пламени и, если необходимо, заменить его. В случае
возникновения сомнения, проверить контрольный контур, после того, как горелка будет вновь запущена, согласно схеме
на стр 43;
z Чистка и смазка механических частей.
Примечание: проверка состояния запального и контрольного электродов осуществляется только после снятия
головы сгорания.

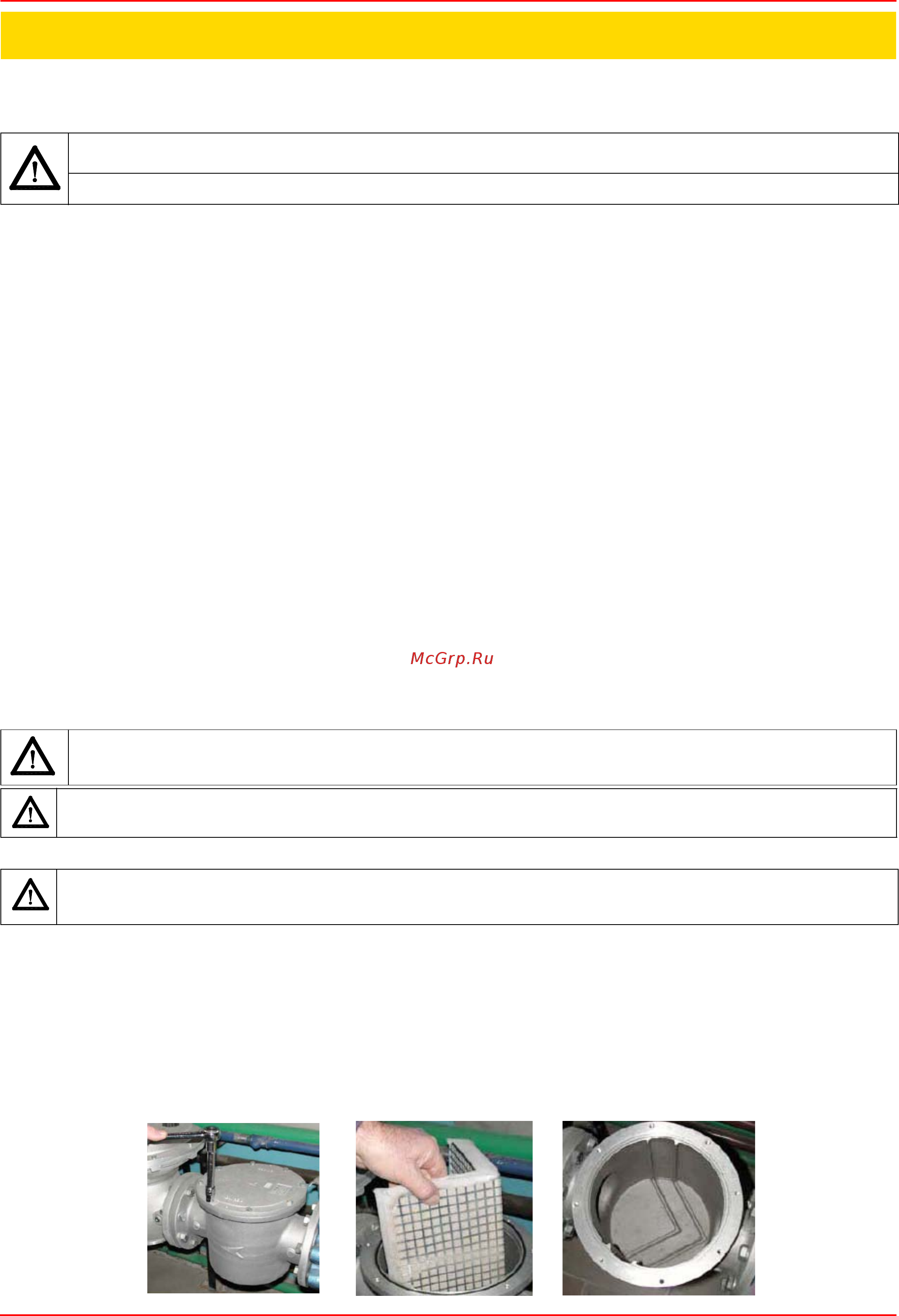

Техническое обслуживание газового фильтpа
Для того, чтобы почистить или заменить фильтр, действовать следующим образом:
1 Снять крышку, открутив крепежные винты (А);
2 снять фильтрирующий катридж (В), почистить с водой и мылом, продуть сжатым воздухом (или заменить его, если
необходимо)
3 установить катридж в первоначальное положение, убедившись, что он лег на соответствующие направляющие и не
имеется препятствий для
монтажа крышки;
4 убедившись, что прокладка легла в соответствующую выемку (С), закрыть крышку и закрепить ее винтами (А).
N.B. Все работы на горелке должны производиться при разомкнутом главном выключателе и при
закрытых отсечных газовых клапанах.
ВНИМАНИЕ: ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ПРЕДУПРЕЖДЕНИЯ В НАЧАЛЕ ИНСТРУКЦИЙ.
ВНИМАНИЕ! Избегать всякого соприкосновения электрических контактов нагревательных элементов с паром или
растворителем. Перед тем как повторно установить нагревательные элементы, заменить уплотнения фланцев. Периодически
контролировать состояние нагревательных элементов с целью определения периодичности обслуживания.
ВНИМАНИЕ: если во время обслуживания горелки понадобится разобрать газовую рампу, снять с нее компоненты, не забудьте
впоследствии, установив
их обратно на место, произвести тест на герметичность, согласно требований действующих нормативов!.
ВНИМАНИЕ: прежде, чем открывать фильтр, необходимо закрыть впереди стоящий отсечной клапан газа и выпустить
из него оставшийся газ; убедиться, что внутри него не осталось газа под давлением.
A
B
C
