CIB Unigas КTPW 1800 [29/60] Замер давления на голове сгорания
![CIB Unigas КTPW 1800 [29/60] Замер давления на голове сгорания](/views2/1434312/page29/bg1d.png)
C.I.B. UNIGAS - M039207NB
29
Замер давления на голове сгорания
Подсоединить соответствующие датчики на входы манометра: один на штуцер для отбора давления котла (Рис. 18-2), чтобы
снять значение давления в камере сгорания и другой на штуцер отбора давления газа на дроссельном клапане горелки. (Рис.
18-2), чтобы снять значение давления газа на голове сгорания.
На основании дифференциального давления, снятого таким образом, можно
вычислить значение максимального расхода
газа, используя при этом графики кривых соотношения “давление-расход” в голове сгорания, которые Вы найдете в
следующем параграфе. Имея значение давления газа в голове сгорания (указывается на ординате), можно определить
значение расхода в топке в Стм3/час ( указывается на абсциссе). Полученные данные должны использоваться для
регулирования расхода газа.
ПРИМЕЧАНИЕ: КРИВЫЕ “ДАВЛЕНИЕ – РАСХОД ГАЗА” ОРИЕНТИРОВОЧНЫ; ДЛЯ ПРАВИЛЬНОЙ РЕГУЛИРОВКИ
РАСХОДА ГАЗА ОБРАТИТЬСЯ К ПОКАЗАНИЯМ СЧЁТЧИКА.

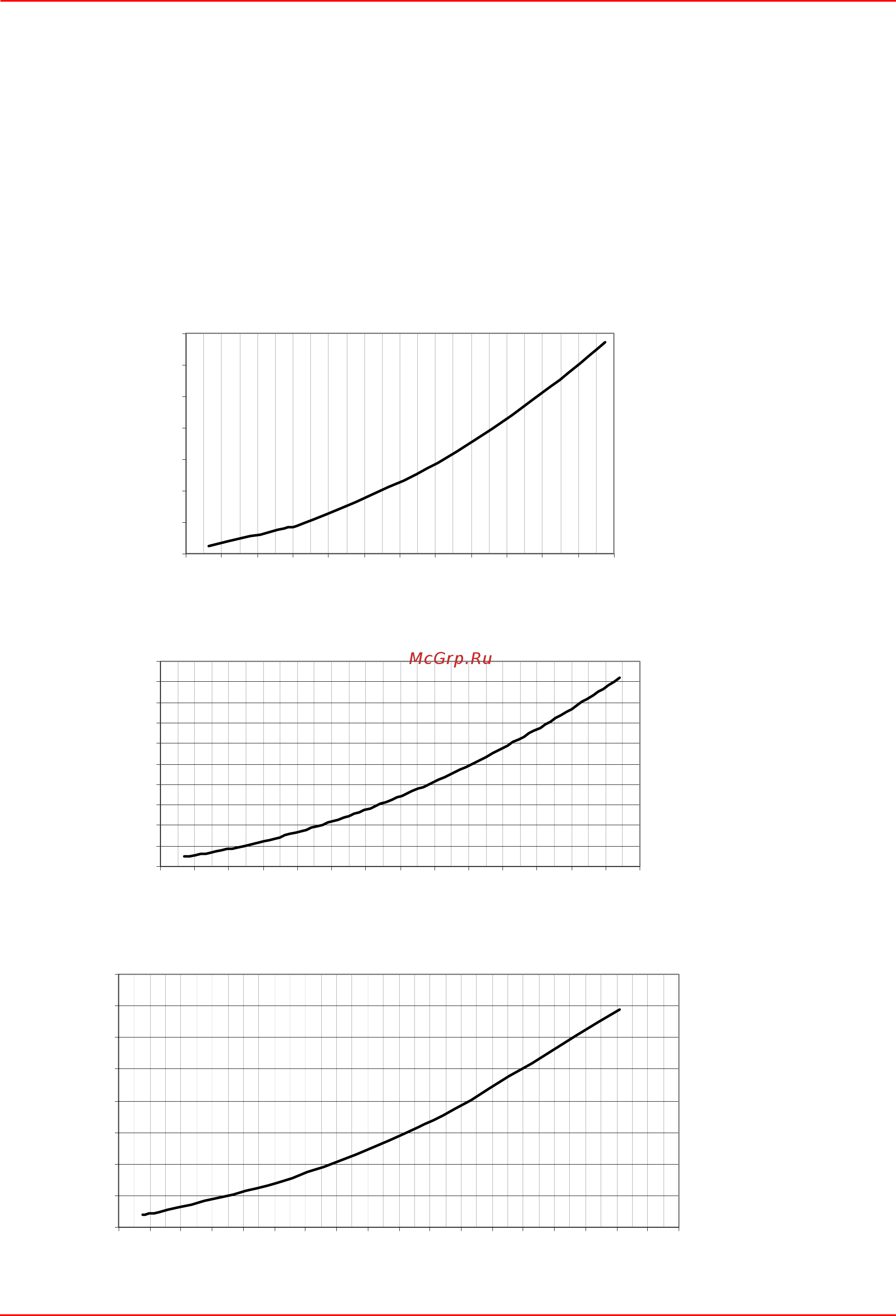

Кpивые давления в головке сгоpания - pасхода газа
ДАВЛЕНИЕ ГАЗА В ГОЛОВКЕ
СГОРАНИЯ мбар
KTP1030
РАСХОД ГАЗА Стм
3
/час
ДАВЛЕНИЕ ГАЗА В ГОЛОВКЕ
СГОРАНИЯ мбар
KTP1050
РАСХОД ГАЗА Стм
3
/час
ДАВЛЕНИЕ ГАЗА В ГОЛОВКЕ
СГОРАНИЯ мбар
KTPW1800 (KTP1080)
РАСХОД ГАЗА Стм
3
/час
0
20
40
60
80
100
120
140
200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400
0
10
20
30
40
50
60
70
80
90
10 0
300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700
0
20
40
60
80
10 0
12 0
14 0
16 0
400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200
