C.I.B. UNIGAS - M039207NB
19

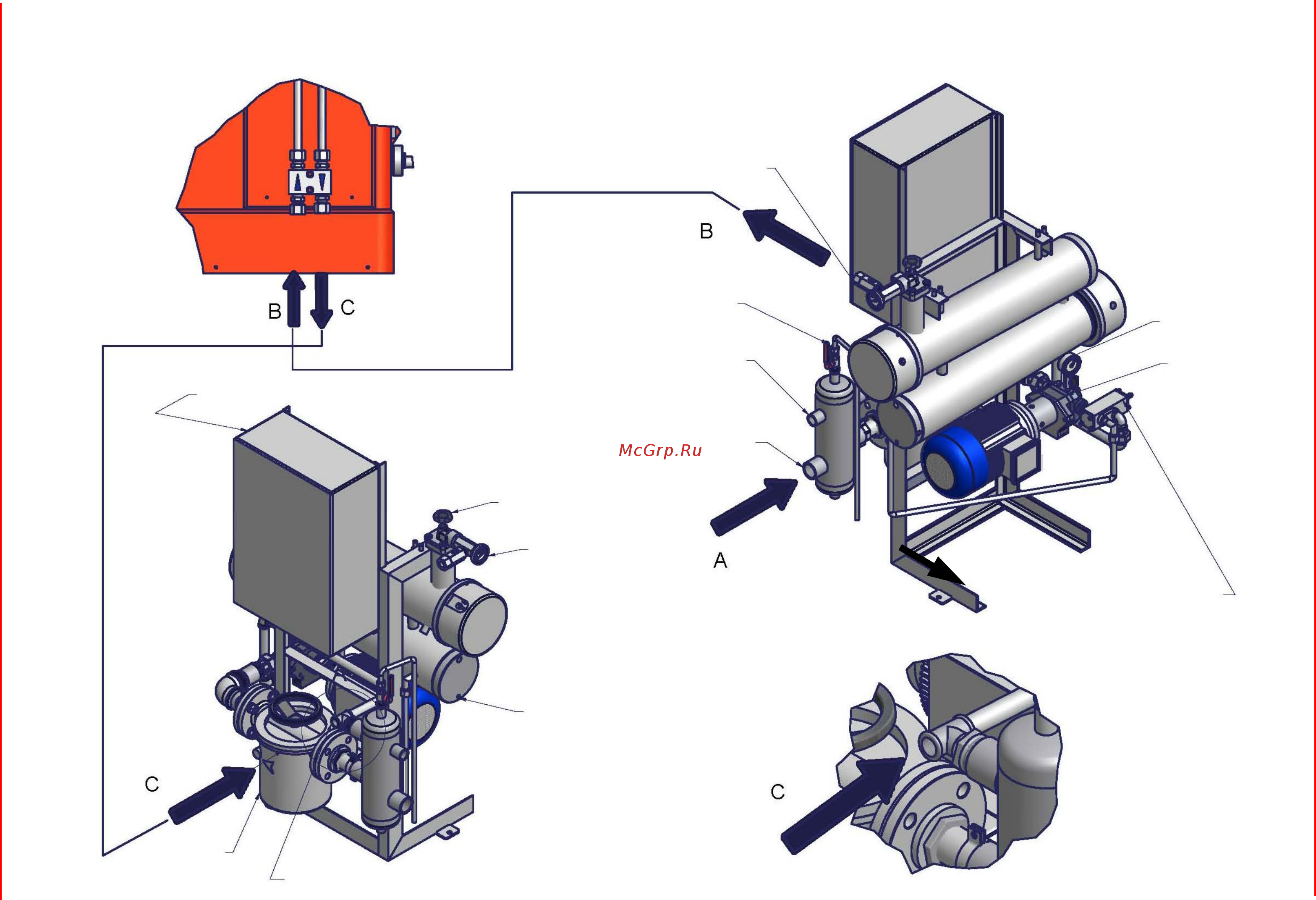

Подсоединение горелки к группе подачи жидкого топлива
Для подсоединения горелки к группе подачи жидкого топлива – следовать схеме подсоединения, изображенной на рисунке: жидкое топливо должно закачиваться с помощью насоса
из цистерны внутрь горелки. Регулятор давления обеспечивает поступление жидкого топлива на форсунку под требуемым давлением, а излишки жидкого топлива возвращаются
обратно в цистерну. Для того, чтобы изменить давление на подаче
, необходимо воспользоваться регулировочным винтом регулятора давления на подаче.
Гребенчатый фильтр
Злектрощит
Термометр
К горелке
Крышка слива топлива с
подогревателя
Возврат топлива с горелки
ФильтрFiltro
Регулятор давления
Насос
Манометр
Кран сброса воздуха
Заглушить
От контура
