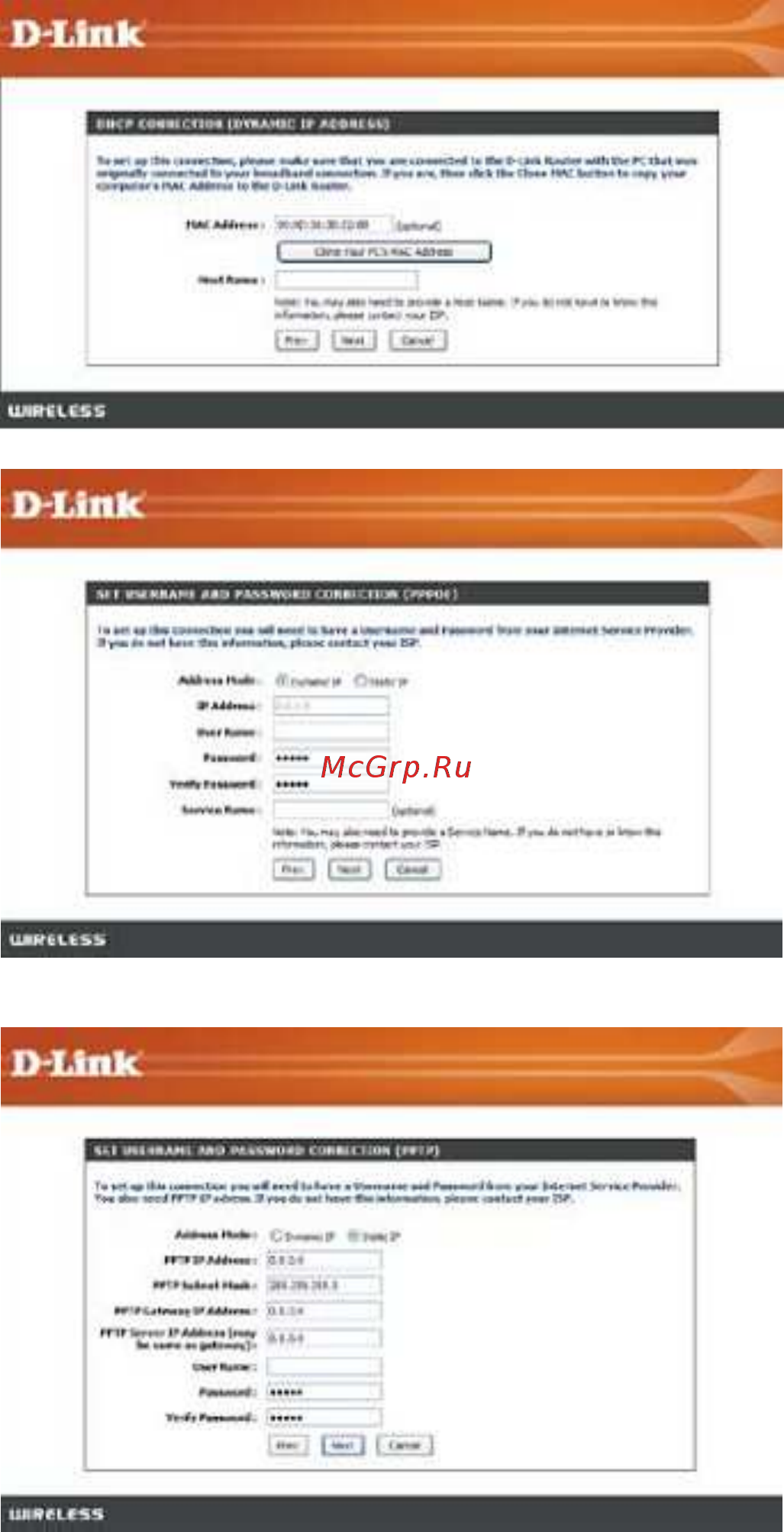

При выборе значения Dynamic необходимо ввести MAC-адрес компьютера,
который был последним подключен напрямую к модему. Если этот
компьютер используется в данный момент, нажмите Clone Your PC’s MAC
Address, а затем Next, чтобы продолжить.
Параметр Host Name не является обязательным, но иногда используется
некоторыми провайдерами. По умолчанию именем хоста служит название
модели устройства. Это поле доступно для изменения.
При выборе значения PPPoE введите имя пользователя и пароль
PPPoE. Нажмите Next, чтобы продолжить.
Выберите опцию Static, если провайдер предоставил IP-адрес, маску
подсети, адреса шлюза и DNS-сервера.
Примечание: Не забудьте удалить программное обеспечение PPPoE
с компьютера. В нем больше нет необходимости – оно не будет
работать через маршрутизатор.
При выборе опции PPTP введите имя пользователя и пароль PPTP.
Нажмите Next, чтобы продолжить.
