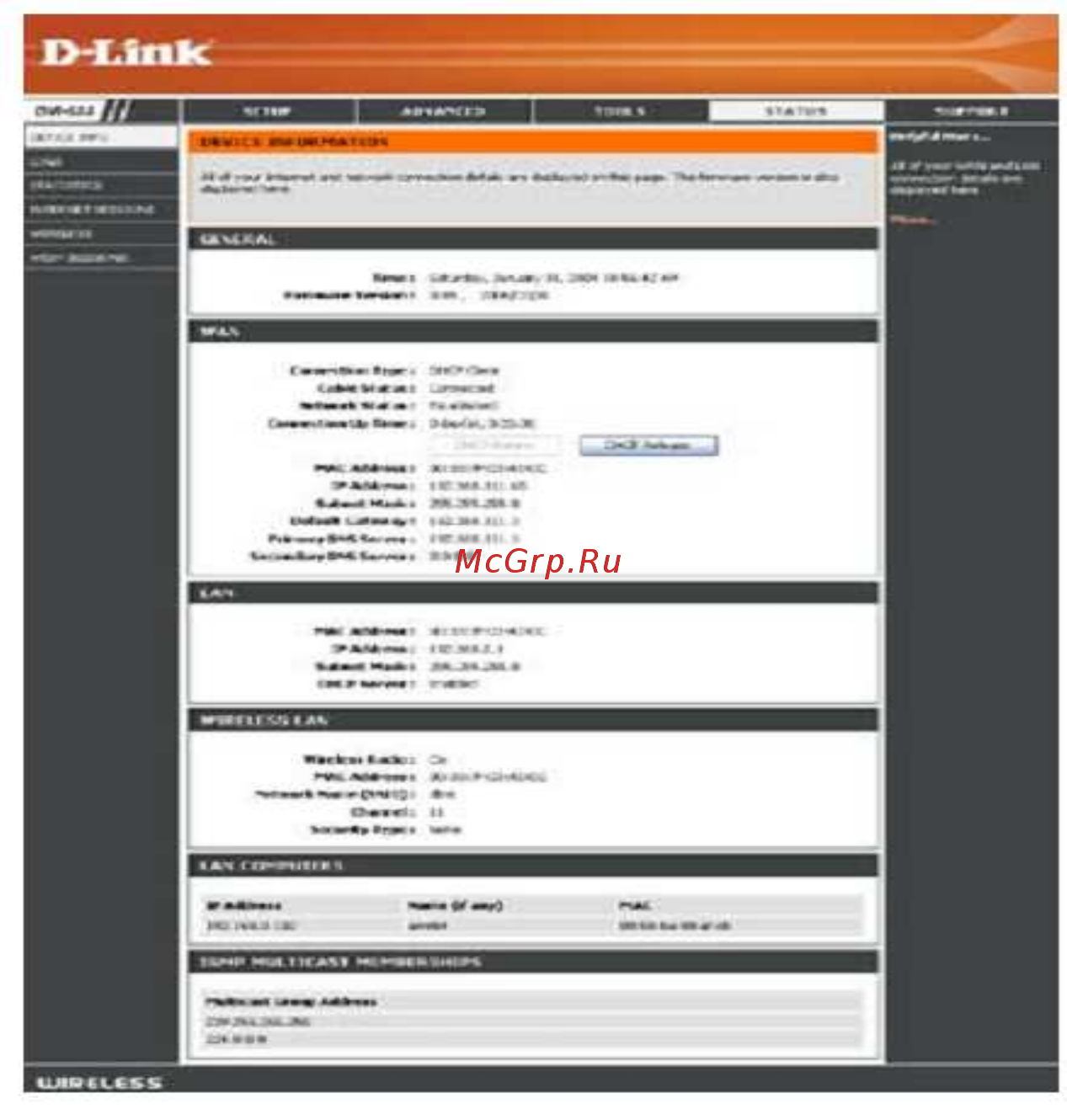

Device Information (Информация об устройстве)
Эта страница отображает текущую информацию по DIR-655. Здесь представлена информация о LAN, WAN (Интернет) и
настройках беспроводного доступа для маршрутизатора.
Если Интернет-соединение настроено с опцией Dynamic IP address, то появятся кнопки Release и Renew. С помощью
кнопки Release можно отключиться от провайдера, а с помощью Renew – подключиться к провайдеру.
Если Интернет-соединение настроено как PPPoE, то появятся кнопки Connect и Disconnect. Используйте Disconnect для
разрыва PPPoE-соединения и Connect – для установки PPPoE-соединения.
General:
Отображает системное время маршрутизатора и
версию программного обеспечения.
WAN:
Отображает MAC-адрес и публичные IP-настройки
маршрутизатора.
LAN:
Отображает MAC-адрес и частные (локальные) IP-
настройки маршрутизатора.
Wireless LAN:
Отображает МАС-адрес и настройки беспроводной
сети, например, SSID и Channel (канал).
LAN Computers:
IGMP Multicast
Membership:
Отображает компьютеры и устройства, которые
подключены к маршрутизатору через Ethernet и
получают IP-адрес, назначенный маршрутизатором
(DHCP).
Отображает группу IP-адресов многоадресной
рассылки.
