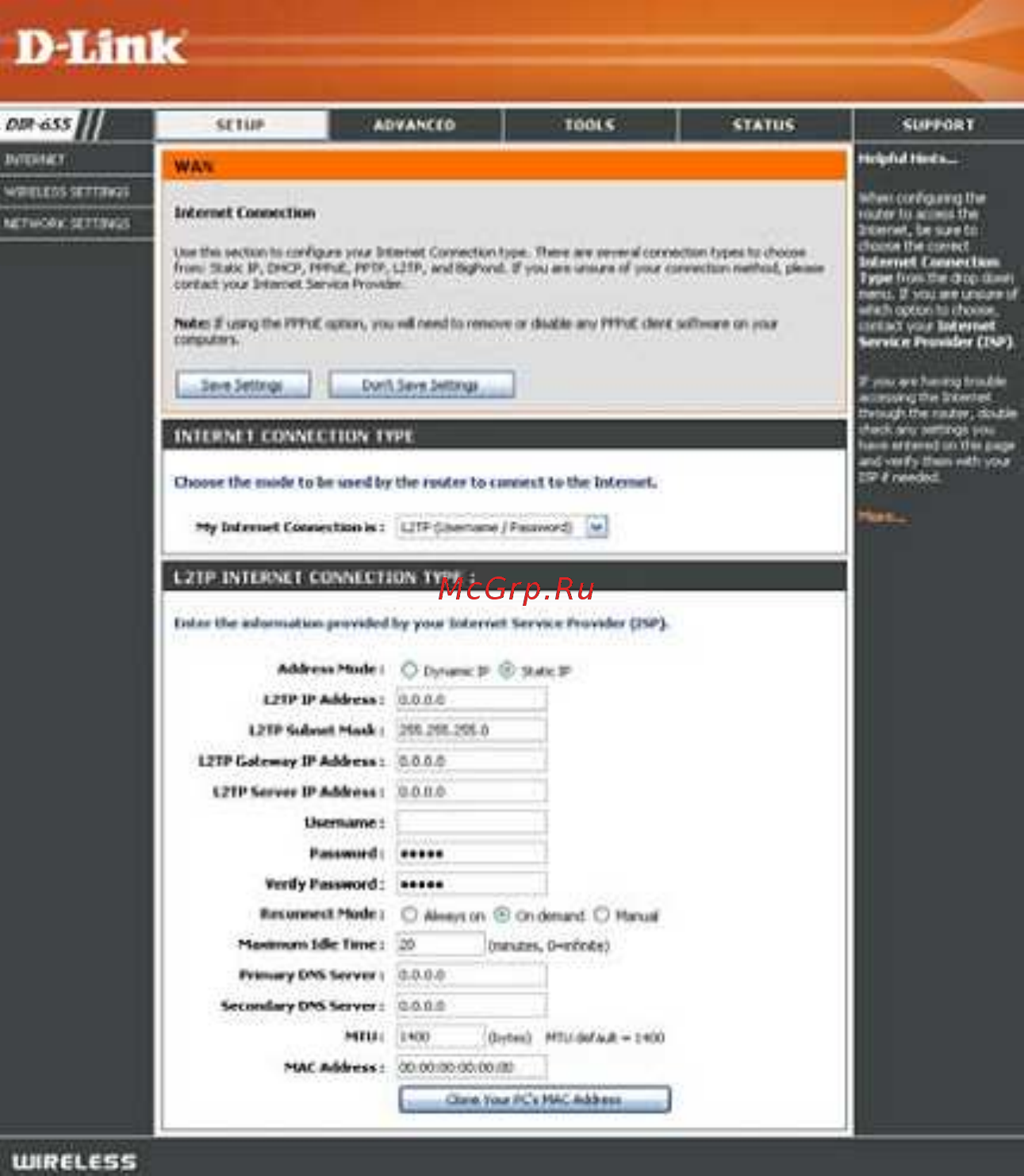

Internet Setup (
Настройка
Интернет
)
L2TP
Выберите значение L2TP (Layer 2 Tunneling Protocol), если провайдер использует L2TP-соединение. В этом случае
провайдер предоставит имя пользователя и пароль. Эта опция обычно используется сервисами DSL.
Address Mode:
Выберите опцию Static, если провайдер назначил IP-
адрес, маску подсети, адреса шлюза и DNS-серверов.
Или выберите Dinamic (наиболее часто встречается).
L2TP IP Address:
Введите IP-адрес L2TP, предоставленный
провайдером (только для Static).
L2TP Subnet Mask:
Введите маску подсети, предоставленную
провайдером (только для Static).
L2TP Gateway:
Введите IP-
адрес шлюза, предоставленный
провайдером.
L2TP Server IP:
Введите IP-
адрес сервера, предоставленный
провайдером (опционально).
Username:
Введите имя пользователя L2TP.
Password:
Введите пароль L2TP, а затем повторите его в
следующем поле.
Reconnect Mode:
Выберите значение: Always-on (всегда включено),
Оn-demand (соединение по требованию) или Manual
(вручную).
Maximum Idle
Time:
Введите максимальное время простоя, в течение
которого поддерживается Интернет-соединение при
неактивности. Для отключения этой функции
выберите значение Always-on в поле Connect Mode.
