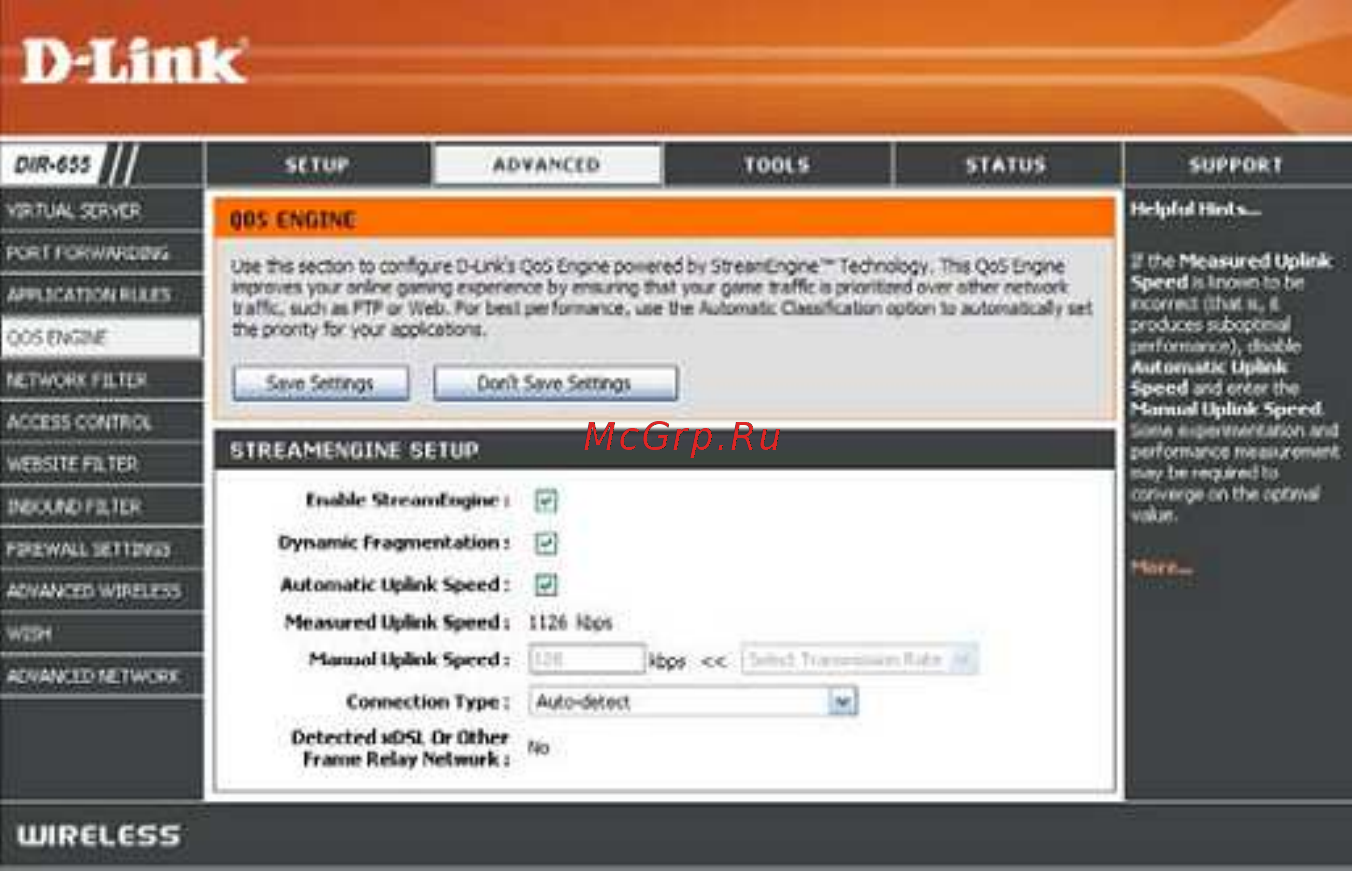

QoS Engine (
Инструменты
QoS)
Опция QoS Engine обеспечивает улучшение производительности сетевых игр, используя приоритезацию приложений.
По умолчанию установки QoS Engine отключены и приоритет приложений автоматически не классифицируется.
Enable
StreamEngine:
По умолчанию эта опция отключена.
Включите эту опцию для лучшего восприятия
и производительности сетевых игр и других
интерактивных приложений, таких как VoIP.
Dynamic
Fragmentation:
Эта опция должна быть включена при
медленной скорости uplink-соединения
Интернет, что позволяет снижать влияние
большого числа пакетов с низким приоритетом
на пакеты с более высоким приоритетом.
Automatic Uplink
Speed:
По умолчанию эта опция включена при
включенной опции QoS Engine, что позволяет
маршрутизатору автоматически определять
скорость соединения с Интернет.
Measured Uplink
Speed:
Эта опция отображает измеренную скорость
соединения.
Manual Uplink
Speed:
Это скорость, при которой данные могут передаваться от маршрутизатора к провайдеру, устанавливается провайдером
в виде пары нисходящая/восходящая. Например: 1,5Мбит.с/284Кбит.с. Для данного примера нужно было бы ввести
284. Помимо этого, можно протестировать скорость uplink-соединения с сервисом на www.dslreports.com.
Connection Type:
По умолчанию маршрутизатор автоматически определяет одно из двух соединений сети xDSL/Frame-relay или другие
типы соединений (кабельный или Ethernet-модем) и отображает результат, как xDSL or Frame Relay Network. При
необычном соединении сети, в котором сеть фактически подключена через xDSL, но для которого также
настраиваются опции “Static” или “DHCP” в установках Интернет, настраивая эту опцию, как xDSL or Other Frame
Relay Network, маршрутизатор будет определять, когда требуется формировать трафик так, чтобы увеличить
производительность. Выбор xDSL or Other Frame Relay Network позволяет немного снизить измеренную скорость
соединения по сравнению с предыдущими подобными соединениями, но при этом улучшить результаты.
Detected xDSL:
При установленном автоматическом Connection Type эта функция автоматически определяет тип соединения и
отображает здесь.
