![D-Link DIR-655/B1 [18/86] Internet setup](/img/pdf.png)
D-Link DIR-655/B1 [18/86] Internet setup
![D-Link DIR-655/B1 [18/86] Internet setup](/views2/1044547/page18/bg12.png)

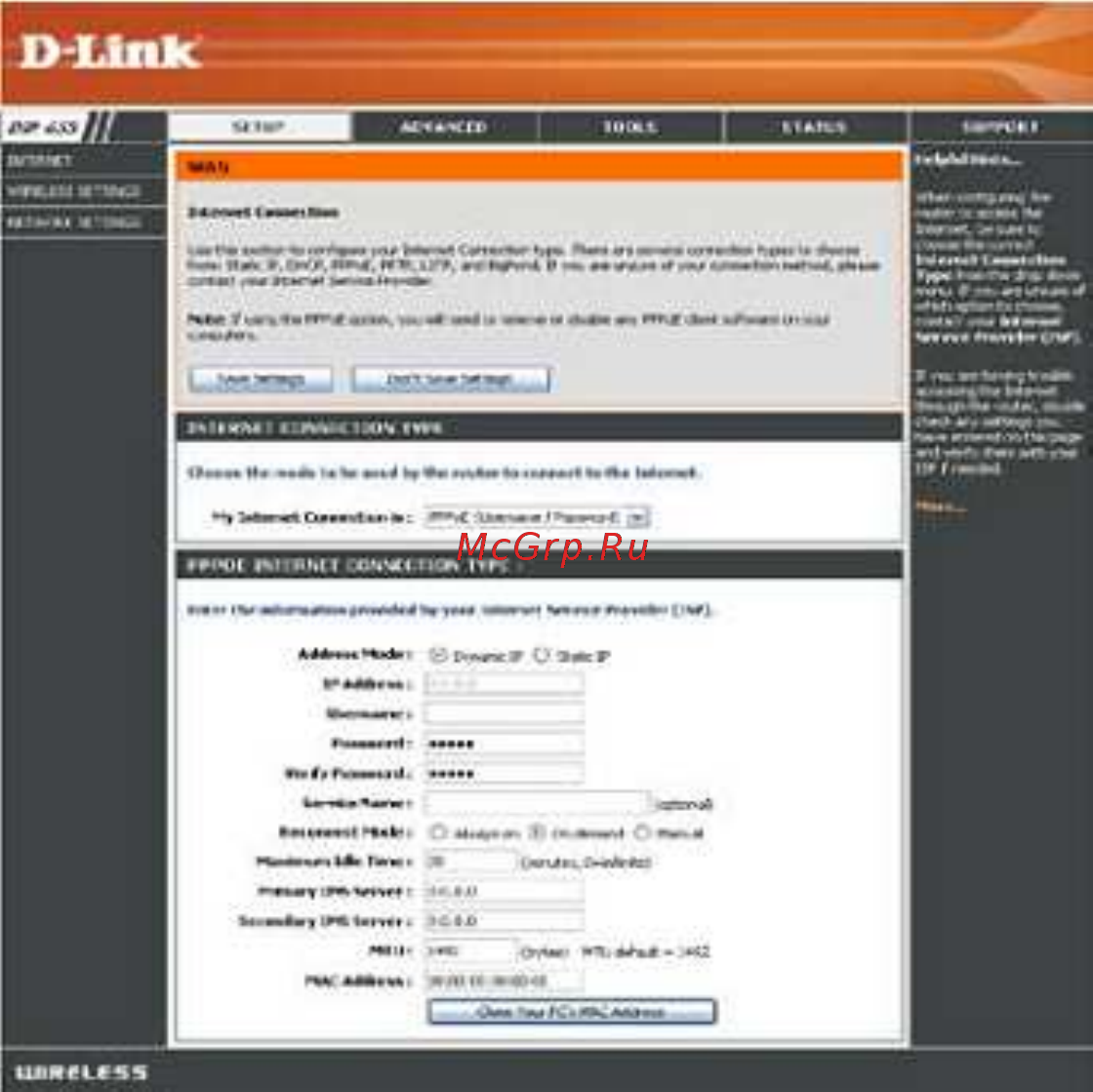

Internet Setup (
Настройка
Интернет
)
PPPoE (DSL)
Выберите опцию PPPoE (Point to Point Protocol over Ethernet), если провайдер использует соединение PPPoE. В этом
случае пользователь должен получить от провайдера имя пользователя и пароль. Эта опция обычно используется DSL-
сервисами. Убедитесь, что программное обеспечение PPPoE удалено с компьютера. В этом программном обеспечении
больше нет необходимости, и оно не будет работать через маршрутизатор.
My Internet
Connection:
Выберите из выпадающего меню PPPoE
(Username/Password).
Address Mode:
Выберите опцию Static, если провайдер назначил IP-адрес,
маску подсети, адреса шлюза и DNS-серверов. Или выберите
Dinamic (наиболее часто встречается).
IP-адрес:
Введите IP-адрес (только для Static РРРоЕ).
User Name:
Введите имя пользователя PPPoE.
Password:
Введите пароль PPPoE, а затем повторите его в следующем
поле.
Service Name:
Введите сервисное имя провайдера (опционально).
Reconnection
Mode:
Выберите значение: Always-on (всегда включено),
Оn-demand (соединение по требованию) или Manual
(вручную).
Maximum Idle
Time:
Введите максимальное время простоя, в течение которого
будет поддерживаться Интернет-соединение в течение
неактивности.
DNS Adresses:
Введите IP-адрес первичного и вторичного DNS-сервера
(только для Static PPPoE).
MTU:
Максимальная единица передачи – можно изменить это значение для оптимальной производительности в сети
провайдера. По умолчанию значение MTU 1492.
MAC-Address:
MAC-адрес по умолчанию установлен как MAC-адрес физического интерфейса Internet-порта на широкополосном
маршрутизаторе. Не рекомендуется изменять MAC-адрес по умолчанию, если это не требуется провайдером. С
помощью кнопки “Clone MAC Address” можно заменить MAC-адрес Internet-порта на MAC-адрес адаптера Ethernet.
