D-Link DIR-655/B1 [37/86] Access control wizard продолжение
![D-Link DIR-655/B1 [37/86] Access control wizard продолжение](/views2/1044547/page37/bg25.png)

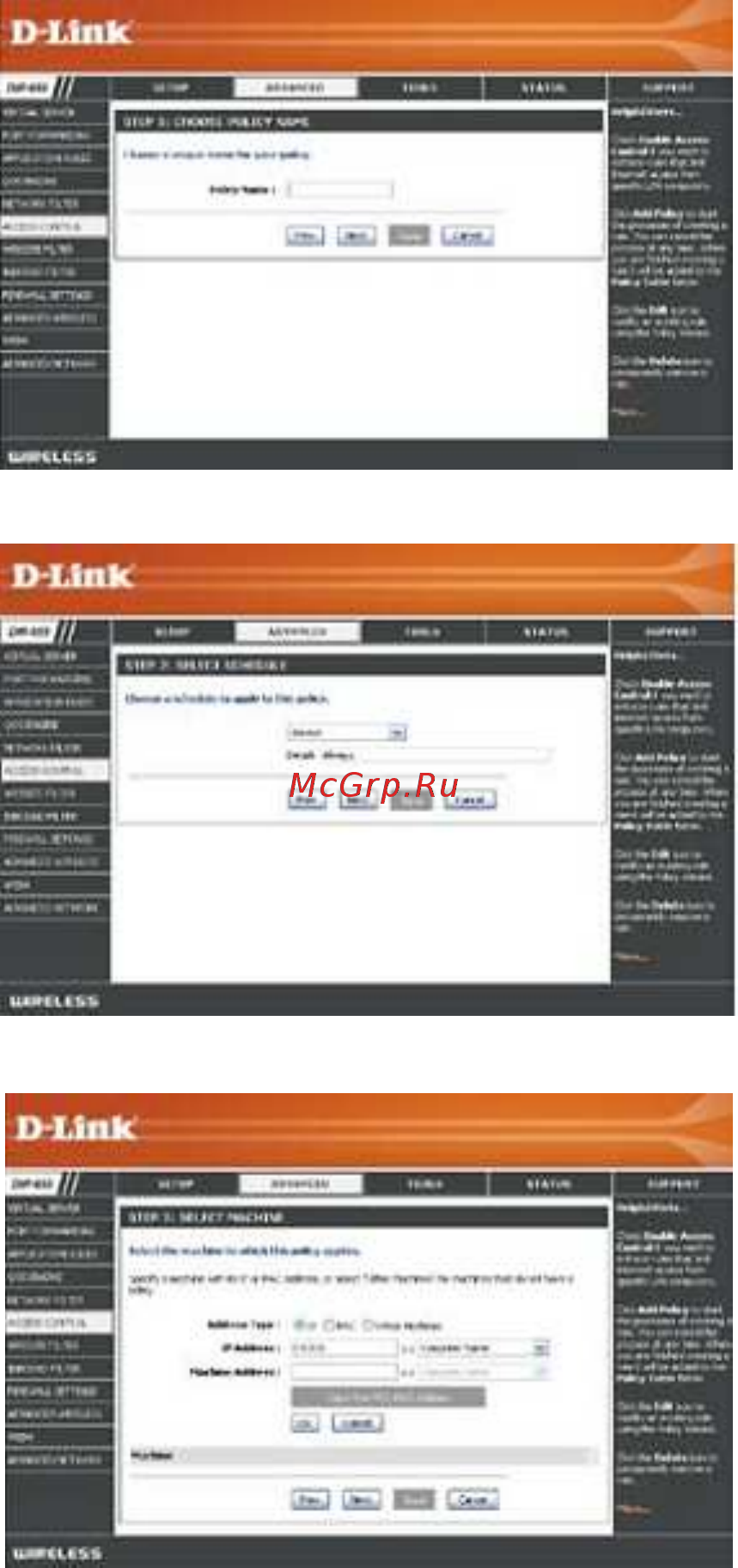

Access Control Wizard (продолжение)
Введите имя политики и затем нажмите Next, чтобы продолжить.
Выберите расписание (например, Always) из выпадающего меню и затем нажмите
Next, чтобы продолжить.
Введите следующую информацию и затем нажмите Next, чтобы продолжить.
• Address Type (тип адреса) – выберите IP address, MAC address или
Other Machines.
• IP Address – введите IP-адрес компьютера, на котором будет
применяться правило.
Содержание
- Комплект поставки 4
- Системные требования 4
- Введение 5
- Характеристики 6
- Обзор аппаратного обеспечения 8
- Светодиодные индикаторы 8
- Перед началом работы 9
- Установка 9
- Рекомендации по установке беспроводных устройств 10
- Начало 11
- Web интерфейс настройки 12
- Настройка 12
- Мастер установки 13
- Dynamic cable 17
- Настройка вручную 17
- Internet setup 18
- Pppoe dsl 18
- Выберите опцию pppoe point to point protocol over ethernet если провайдер использует соединение pppoe в этом случае пользователь должен получить от провайдера имя пользователя и пароль эта опция обычно используется dsl сервисами убедитесь что программное обеспечение pppoe удалено с компьютера в этом программном обеспечении больше нет необходимости и оно не будет работать через маршрутизатор 18
- Настройка интерне 18
- Internet setup 19
- Выберите опцию pptp point to point tunneling protocol если провайдер использует соединение pptp в этом случае пользователь получит имя пользователя и пароль эта опция обычно используется dsl сервисами 19
- Настройка интерне 19
- Internet setup 21
- Выберите значение l2tp layer 2 tunneling protocol если провайдер использует l2tp соединение в этом случае провайдер предоставит имя пользователя и пароль эта опция обычно используется сервисами dsl 21
- Настройка интерне 21
- Internet setup 23
- Static ip 23
- Выберите static ip address если провайдер предоставил полную ip информацию по настройке internet порта необходимо будет ввести ip адрес маску подсети адрес шлюза и dns адрес а предоставленные провайдером все ip адреса должны быть введены в корректном формате четыре октета отделенные точкой x x x x в противном случае маршрутизатор не примет такой адрес 23
- Назначается провайдеро 23
- Настройка интерне 23
- Big pond 24
- Internet setup 24
- Настройка интерне 24
- Wireless settings 25
- Настройка беспроводной сет 25
- Network setting 27
- Настройка сет 27
- Эта глава поможет изменить настройки локальной сети маршрутизатора и задать настройки dhcp 27
- Dhcp server settings 28
- Настройк 28
- Сервер 28
- Dhcp reservation dhcp 29
- Внимание ip адрес должен принадлежать диапазону ip адресов dhcp 29
- Если требуется чтобы компьютер всегда получал один и тот же ip адрес можно создать dhcp резервирование тогда маршрутизатор назначит зарезервированный ip адрес только указанному компьютеру или устройству 29
- Резервировани 29
- Виртуальный сервер 30
- Здесь можно открыть один порт для аналогичного открытия диапазона портов обратитесь к разделу application rules правила приложений 31
- Port forwarding 32
- Здесь можно открыть один порт или диапазон портов 32
- Перенаправление порто 32
- Application rules 33
- Для работы некоторых приложений требуется несколько соединений например для интернет игр видеоконференций интернет телефонии и других приложений иногда возникают трудности при работе таких приложений через nat network address translation специальные правила приложений обеспечивают их работу с dir 655 в таком случае задайте порт связанный с данным приложением в поле trigger port выберите протокол tcp или udp укажите публичные порты которые будут открыты для входящего трафика dir 655 имеет некоторые предопределенные приложения в таблице внизу web страницы выберите необходимое приложение и активируйте его 33
- Правила приложени 33
- Qos engine 34
- Инструмент 34
- Опция qos engine обеспечивает улучшение производительности сетевых игр используя приоритезацию приложений по умолчанию установки qos engine отключены и приоритет приложений автоматически не классифицируется 34
- Network filters 35
- С помощью фильтрации на основе mac адресов media access control можно запретить или разрешить компьютерам lan доступ к сети на основе их mac адресов существует возможность добавить mac адреса вручную или выбрать их из списка клиентов которые подключены к широкополосному маршрутизатору 35
- Сетевая фильтраци 35
- Access control 36
- Access control wizard мастер управления доступом 36
- Управление доступо 36
- Access control wizard продолжение 37
- Access control wizard продолжение 38
- Website filters 39
- Сайто 39
- Фильтраци 39
- Inbound filters 40
- Входящий фильт 40
- Опция inbound filter входящий фильтр представляет расширенный метод управления данными получаемыми через интернет благодаря этой функции можно настроить правило фильтрации входящего трафика на основе диапазона ip адресов входящие фильтры могут использоваться с функциями виртуального сервера перенаправления портов или удаленного администрирования 40
- Firewall settings 41
- Межсетевой экран позволяет защитить сеть от вторжений извне маршрутизатор dir 655 d link поддерживает межсетевой экран spi анализ содержимого пакетов предупреждающий несанкционированные атаки из интернет иногда для корректной работы определенных приложений необходимо сделать компьютер видимым из сети интернет в этом случае используется опция dmz демилитаризованная зона эта опция сделает компьютер полностью видимым из внешнего мира 41
- Настройки межсетевого экран 41
- Application level gateway alg confguration 42
- Здесь можно включить или выключить alg некоторые протоколы и приложения требуют специальной обработки полезной информации ip пакета для работы с nat network address translation каждый alg обеспечивает специальную обработку для заданного протокола или приложения некоторые alg для публичных приложений включены по умолчанию 42
- Настройка шлюза прикладного уровн 42
- Advanced wireless settings 43
- Расширенные настройки беспроводной сет 43
- Wish settings 44
- Wish wireless intelligent stream handling технология обеспечивающая приоритезацию трафика различных приложений в беспроводной сети 44
- Настройк 44
- Advanced network setting 46
- Расширенные настройки сет 46
- Administrator settings 47
- Настройка администрировани 47
- Это окно позволяет изменить пароли администратора и пользователя помимо этого можно включить удаленное управление существует две учетные записи с доступом к интерфейсу управления через web браузер администратор и пользователь у администратора есть доступ для чтения и записи в то время как пользователь имеет доступ только для чтения пользователь может только просмотреть параметры настройки без внесения каких либо изменений только администратор может изменять пароли и свои и пользователя 47
- Time settings 48
- Настройки времен 48
- Эта опция помогает настраивать обновлять и поддерживать правильное время на внутренних системных часах здесь можно выбрать нужный часовой пояс и сервер времени если необходимо можно задать параметры перехода на летнее время 48
- Syslog 49
- Широкополосный маршрутизатор ведет журнал событий и активных действий этот журнал может быть отправлен на сервер syslog в сети 49
- Email settings 50
- Настройка электронной почт 50
- С помощью электронной почты можно пересылать файлы системного журнала получать сообщения о неисправностях от маршрутизатора и уведомления об обновлениях программного обеспечения на свой электронный адрес 50
- System settings 51
- Настройка систем 51
- Update firmware 52
- Данное окно позволяет обновить программное обеспечение маршрутизатора убедитесь что требуемый файл с программным обеспечением находится на жестком диске нажмите кнопку browse чтобы определить файл с программным обеспечением который будет использоваться для обновления пожалуйста обращайтесь на сайт технической поддержки d link чтобы проверить доступность новой версии программного обеспечения можно загрузить файл с программным обеспечением с сайта техподдержки d link на жесткий диск 52
- Обновление программного обеспечени 52
- System check 54
- Проверка систем 54
- Schedules 55
- Расписани 55
- Device information информация об устройстве 56
- Log журнал 57
- Маршрутизатор автоматически регистрирует потенциально значимые события во внутренней памяти если внутренней памяти недостаточно запись старых событий удаляется а последних сохраняется данная опция позволяет просмотреть журналирование событий маршрутизатора можно определить тип и уровень просматриваемых событий маршрутизатор dir 655 поддерживает внешний сервер syslog с помощью которого можно отправить файлы журнала на компьютер в сети с установленной утилитой syslog 57
- Active session 58
- Активные сесси 58
- Статистик 58
- Wireless 59
- Беспроводные клиент 59
- Безопасность беспроводного доступа 61
- Что такое wep 61
- Что такое wpa 62
- Wireless security setup wizard мастер установки безопасности беспроводного доступа 63
- Настройка wep 66
- Настройка wpa personal psk 67
- Настройка wpa enterprise radius 68
- Операционная система windows 70
- Подключение к беспроводной сети 70
- Настройка wep 71
- Настройка wpa psk 73
- Поиск и устранение неисправностей 75
- Основы построения беспроводной сети 79
- Основы построения сетей 83
- Режимы беспроводного доступа 83
- Назначение статического ip адреса 84
- Получение информации об ip адресе 84
- Техническая спецификация 85
