D-Link DIR-655/B1 [23/86] Internet setup
![D-Link DIR-655/B1 [23/86] Internet setup](/views2/1044547/page23/bg17.png)

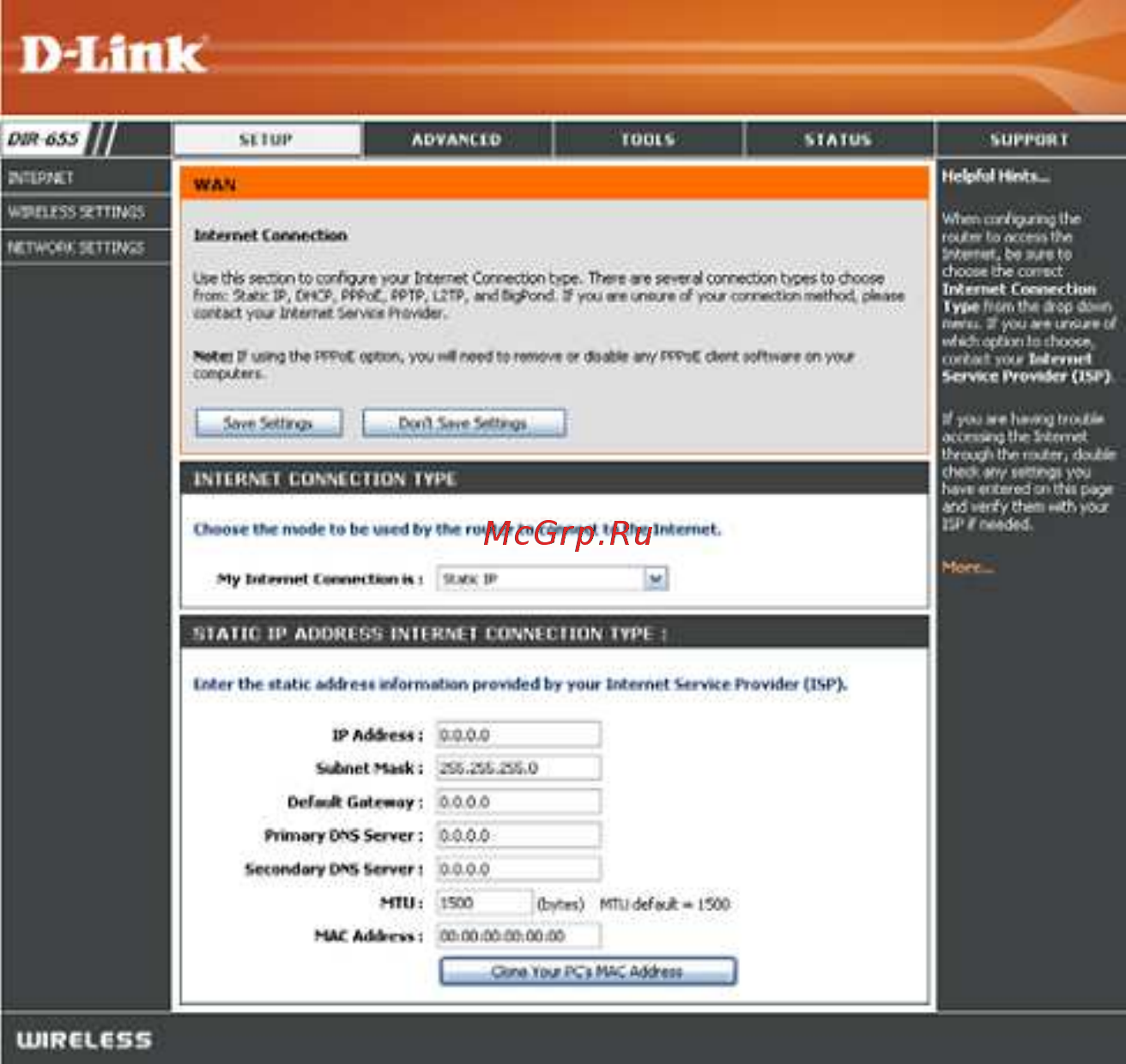

Internet Setup (
Настройка
Интернет
)
Static IP (
назначается
провайдером
)
Выберите Static IP Address, если провайдер предоставил полную IP-информацию по настройке Internet-порта.
Необходимо будет ввести IP-адрес, маску подсети, адрес шлюза и DNS-адрес(-а), предоставленные провайдером. Все IP-
адреса должны быть введены в корректном формате – четыре октета, отделенные точкой (x.x.x.x). В противном случае
маршрутизатор не примет такой адрес.
IP Address:
Введите IP-адрес, назначенный провайдером.
Subnet Mask:
Введите маску подсети, назначенную провайдером.
Default Gateway:
Введите IP-адрес шлюза, назначенный провайдером.
DNS Servers:
Информация о DNS-сервере предоставляется
провайдером.
MTU:
Максимальная единица передачи –
можно изменить
это значение для оптимальной производительности
в сети провайдера. По умолчанию значение MTU
1500.
MAC Address:
MAC-адрес по умолчанию установлен как MAC-
адрес физического интерфейса Internet-порта на
широкополосном маршрутизаторе. Не
рекомендуется изменять MAC-адрес по умолчанию,
если это не требуется провайдером. С помощью
кнопки “Clone MAC Address” можно заменить
MAC-адрес Internet-порта на MAC-адрес адаптера
Ethernet.
