D-Link DIR-655/B1 [52/86] Update firmware
![D-Link DIR-655/B1 [52/86] Update firmware](/views2/1044547/page52/bg34.png)

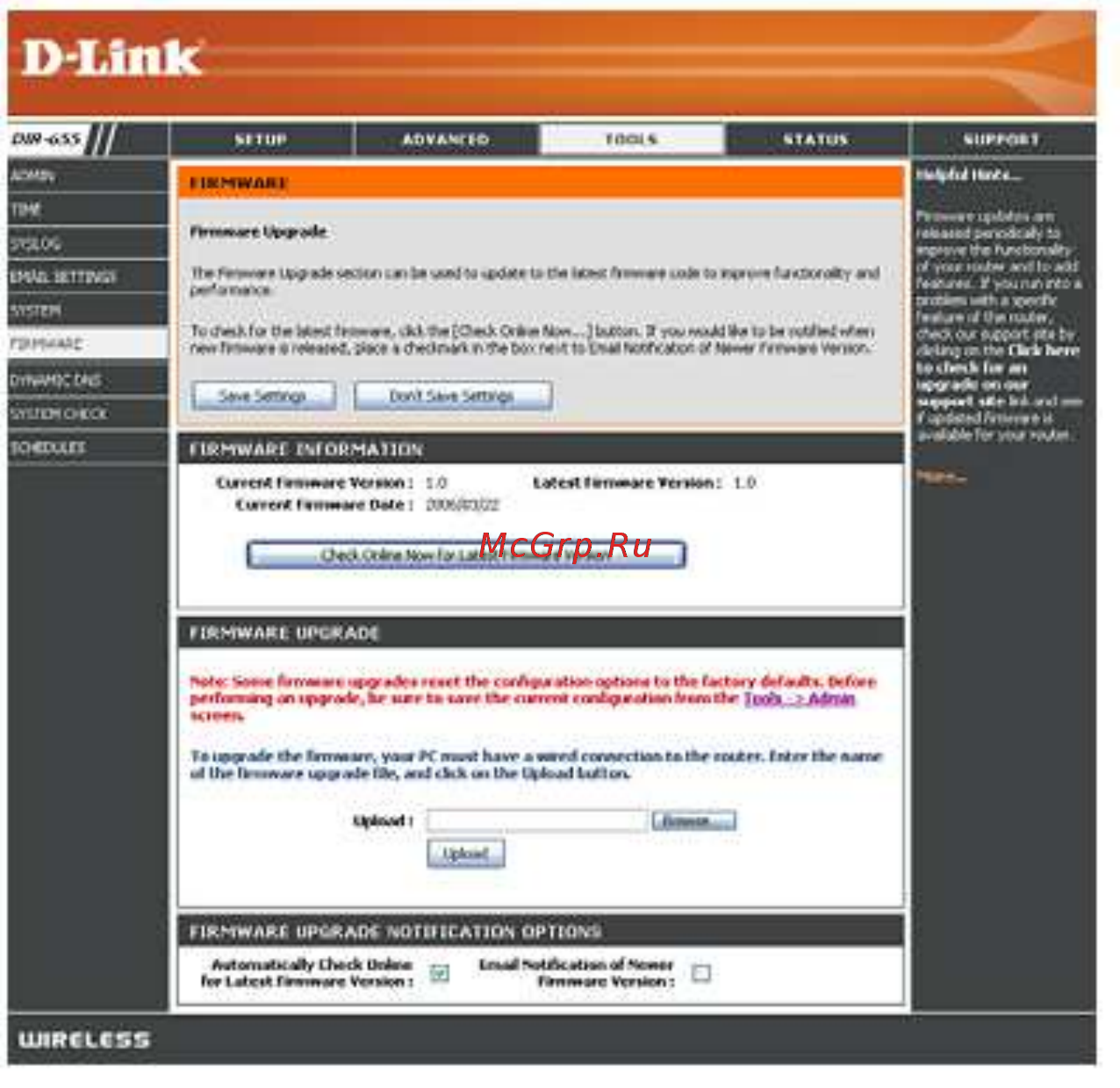

Update Firmware (
Обновление
программного
обеспечения
)
Данное окно позволяет обновить программное обеспечение маршрутизатора. Убедитесь, что требуемый файл с
программным обеспечением находится на жестком диске. Нажмите кнопку Browse, чтобы определить файл с
программным обеспечением, который будет использоваться для обновления. Пожалуйста, обращайтесь на сайт
технической поддержки D-Link, чтобы проверить доступность новой версии программного обеспечения. Можно
загрузить файл с программным обеспечением с сайта техподдержки D-Link на жесткий диск.
Firmware
Upgrade:
Нажмите
Check
Online
Now
For
Latest
Firmware
Version, чтобы выяснить имеется ли более новая
версия программного обеспечения
; если имеется,
загрузите новое программное обеспечение на
жесткий диск.
Browse:
После загрузки нового программного обеспечения
нажмите Browse для определения файла с нужной
версией программного обеспечения на жестком
диске. Нажмите Upload для завершения
обновления программного обеспечения.
Notifications
Options:
Отметьте поле Automatically Check Online For
Latest Firmware Version, чтобы маршрутизатор
автоматически проверял, имеются ли обновления
программного обеспечения.
Выберите Email Notification of Newer Firmware
Version, чтобы получать уведомления по e-mail о
новом доступном программном обеспечении.
