D-Link DIR-655/B1 [8/86] Обзор аппаратного обеспечения
![D-Link DIR-655/B1 [8/86] Обзор аппаратного обеспечения](/views2/1044547/page8/bg8.png)

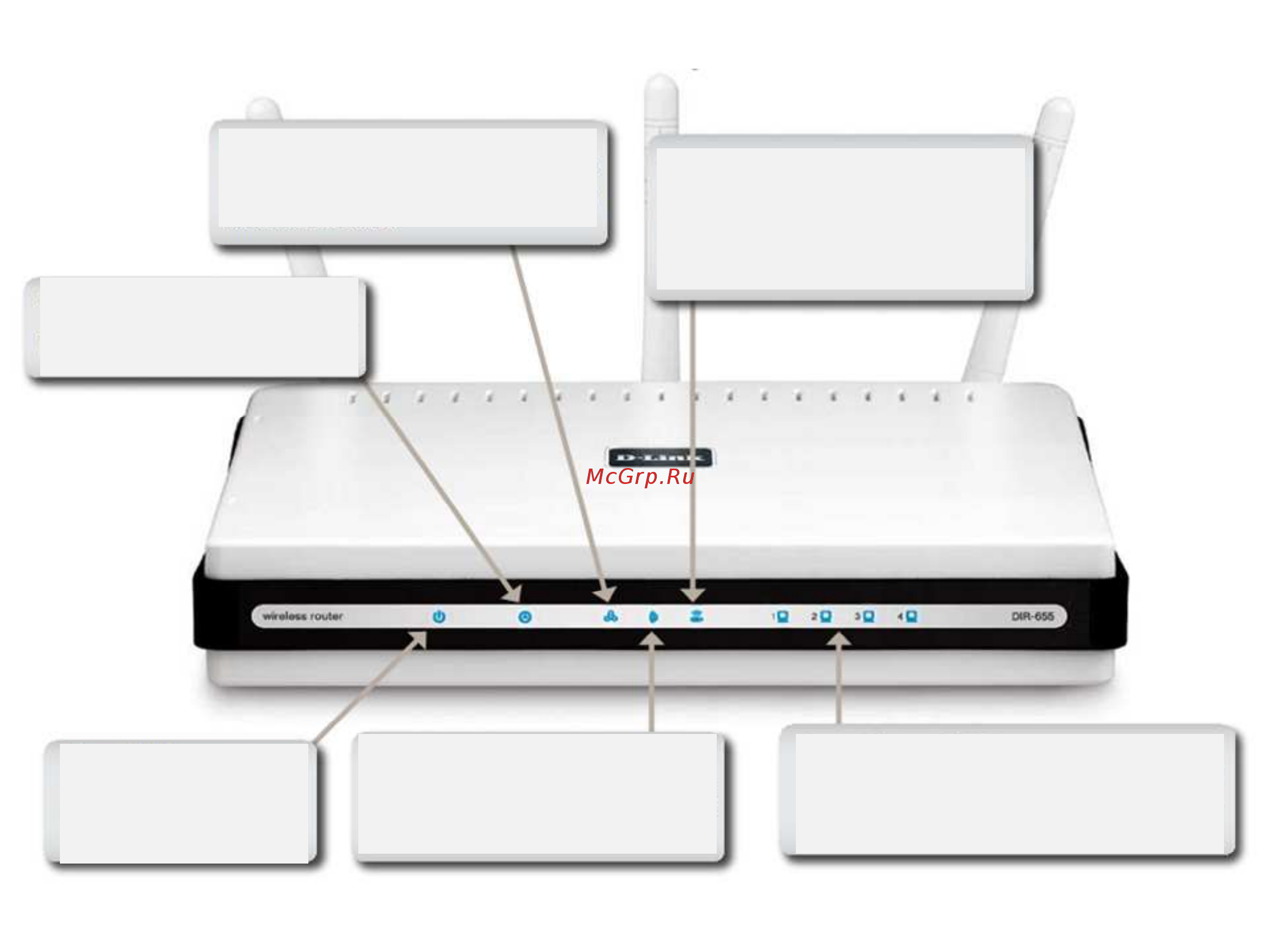

Обзор аппаратного обеспечения
Светодиодные
индикаторы
Индикатор Internet
Индикатор горит при наличии соединения
на порту Internet. Индикатор мигает при
передаче данных.
Индикатор Status
Мигающий индикатор
свидетельствует о готовности
DIR-655 к работе.
Индикатор питания
Индикатор горит при
включенном питании.
Индикатор WLAN
Индикатор горит при готовности
беспроводного сегмента сети.
Индикатор мигает при беспр о водной
передаче данных.
Индикаторы локальной сети
Индикатор горит при Ethernet-подключении
компьютера к соответствующему порту (1-4).
Индикатор мигает при передаче данных.
Индикатор WCN
Индикатор мигнет 3 раза при
подключении USB flash-диска с
информацией WCN и успешной
передаче беспроводных настроек.
