D-Link DIR-655/B1 [19/86] Internet setup
![D-Link DIR-655/B1 [19/86] Internet setup](/views2/1044547/page19/bg13.png)

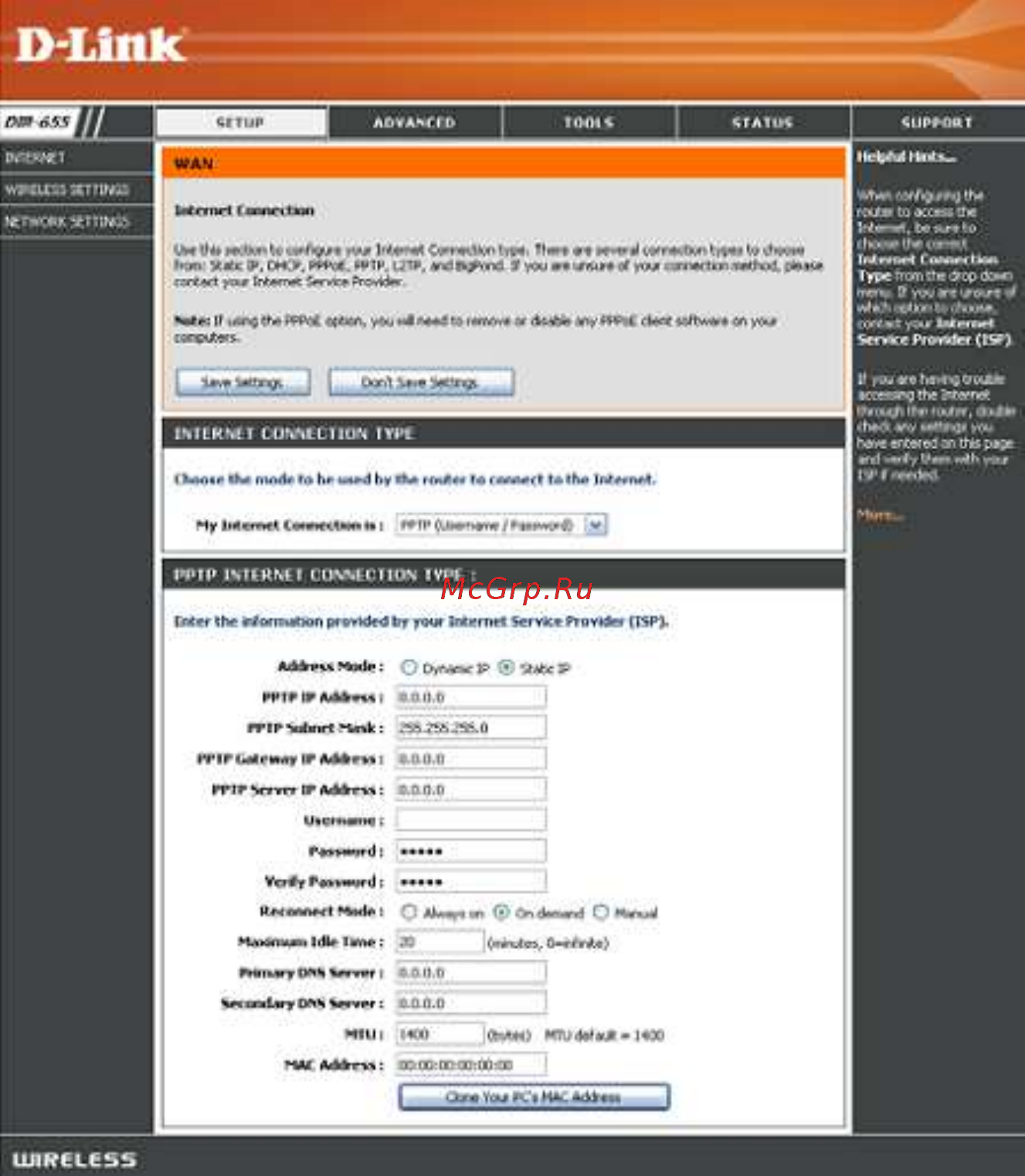

Internet Setup (
Настройка
Интернет
)
PPTP
Выберите опцию PPTP (Point-to-Point-Tunneling Protocol), если провайдер использует соединение PPTP. В этом случае
пользователь получит имя пользователя и пароль. Эта опция обычно используется DSL-сервисами.
Address Mode:
Выберите опцию Static, если провайдер назначил IP-
адрес, маску подсети, адреса шлюза и DNS-серверов.
Или выберите Dinamic (наиболее часто встречается).
PPTP IP Address:
Введите IP-адрес (только для Static PPTP).
PPTP Subnet Mask:
Введите маску подсети, предоставленную
провайдером (только для Static PPTP).
PPTP Gateway:
Введите IP-
адрес шлюза, предоставленный
провайдером.
PPTP Server IP:
Введите IP-адрес сервера, предоставленный
провайдером (опционально).
Username:
Введите имя пользователя PPTP.
Password:
Введите пароль PPTP, а затем повторите его в
следующем поле.
Reconnect Mode:
Выберите значение: Always-on (всегда включено),
Оn-demand (соединение по требованию) или Manual
(вручную).
Maximum Idle
Time:
Введите максимальное время простоя, в течение
которого поддерживается Интернет-соединение при
неактивности.
