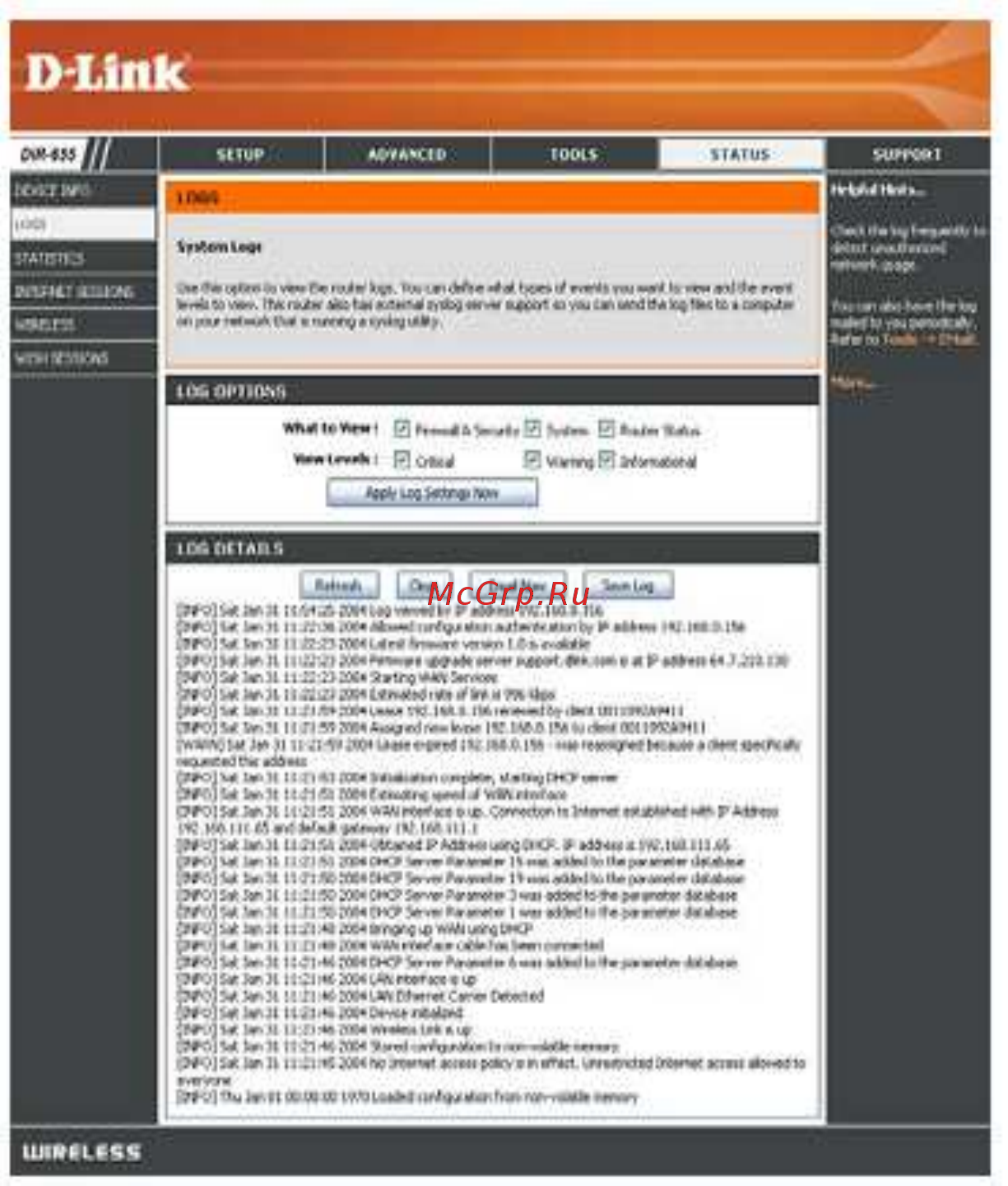

Log (Журнал)
Маршрутизатор автоматически регистрирует потенциально значимые события во внутренней памяти. Если внутренней
памяти недостаточно, запись старых событий удаляется, а последних сохраняется. Данная опция позволяет просмотреть
журналирование событий маршрутизатора. Можно определить тип и уровень просматриваемых событий.
Маршрутизатор DIR-655 поддерживает внешний сервер Syslog, с помощью которого можно отправить файлы журнала
на компьютер в сети с установленной утилитой Syslog.
What to view:
Можно выбрать тип сообщений, отображаемых в
журнале, например, Firewall&Security, System и
Router Status.
View Levels:
Существует три уровня сообщений по степени
важности: Informational, Warning и Critical.
Выберите уровень для отображения в журнале.
Apply Log
Settings:
Данная опция фильтрует результаты регистрации
таким образом, что отображаются только
выбранные опции.
Refresh:
Данная опция обновляет детали регистрации на
экране таким образом, что отображается любая
недавняя активность.
Clear:
Удаляет содержимое журнала.
Email Now:
С помощью этой опции можно отправить копию
журнала на электронный адрес, настроенный в
Tools > Email Screen.
Save Log:
Опция сохранения журнала на компьютере.
