Подключение к беспроводной сети
Операционная система Windows
®
XP
Пользователи Windows
®
XP могут использовать встроенную утилиту беспроводного доступа (Zero Configuration
Utility). Следующие инструкции актуальны для Service Pack 2. При использовании другой утилиты или ОС
Windows
®
2000, пожалуйста, обратитесь к руководству пользователя по беспроводному адаптеру для получения
справки о подключении к беспроводной сети. Большинство утилит поддерживают функцию “site survey”,
аналогичную той, что представлена в утилите Windows
®
XP, как показано ниже.

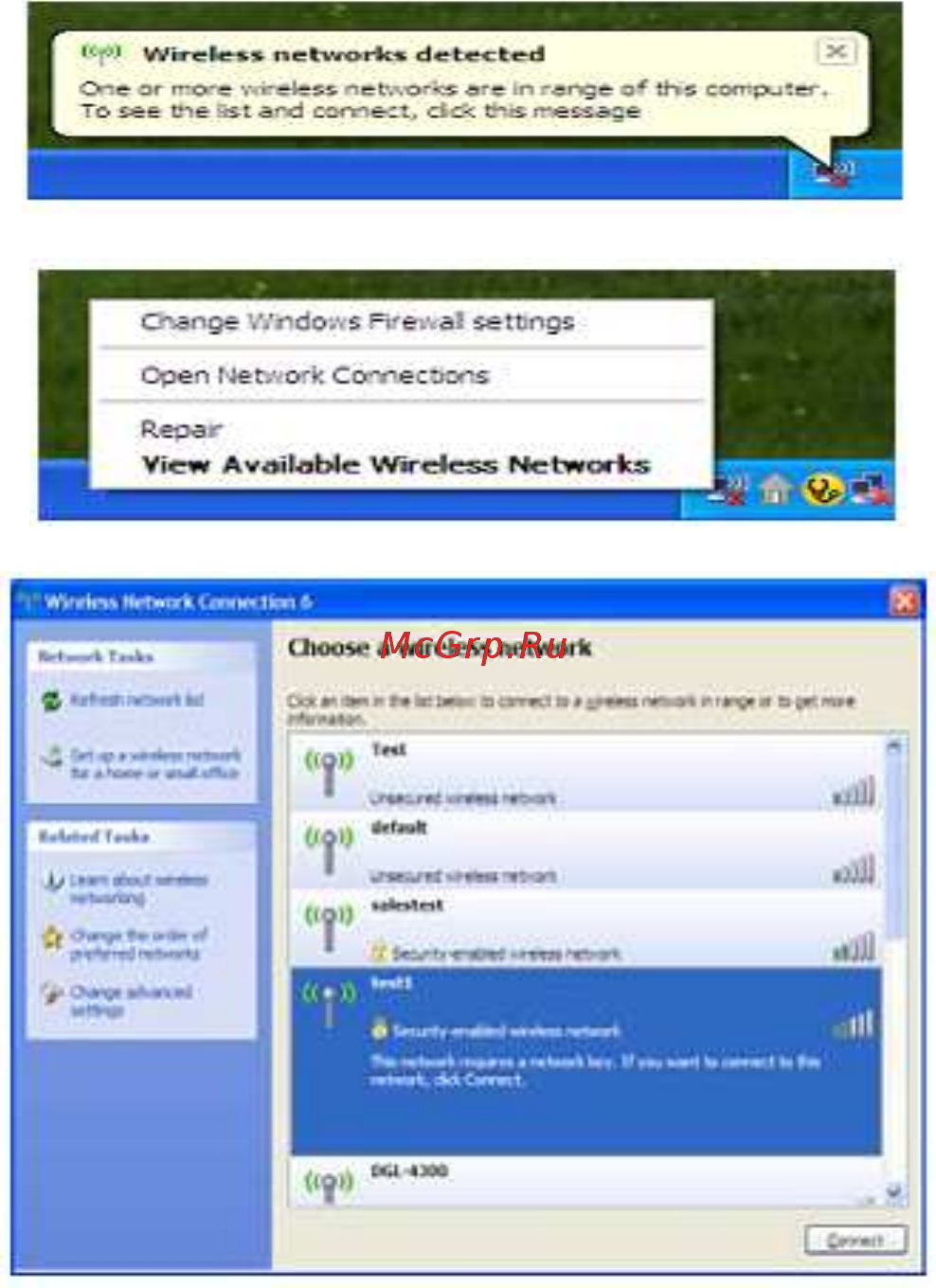

После появления сообщения Wireless Networks Detected
нажмите по его центру для получения доступа к утилите.
или
Нажмите иконку беспроводного соединения
компьютера в правом нижнем углу экрана. Выберите
пункт View Available Wireless Networks.
Утилита отобразит доступные беспроводные сети.
Нажмите на сеть (отображается SSID), а затем по кнопке
Connect.
При получении хорошего сигнала, но невозможности
подключения к Интернет проверьте настройки TCP/IP
беспроводного адаптера. Обратитесь к разделу Основы
построения сети в данном руководстве для получения
более подробной информации.
