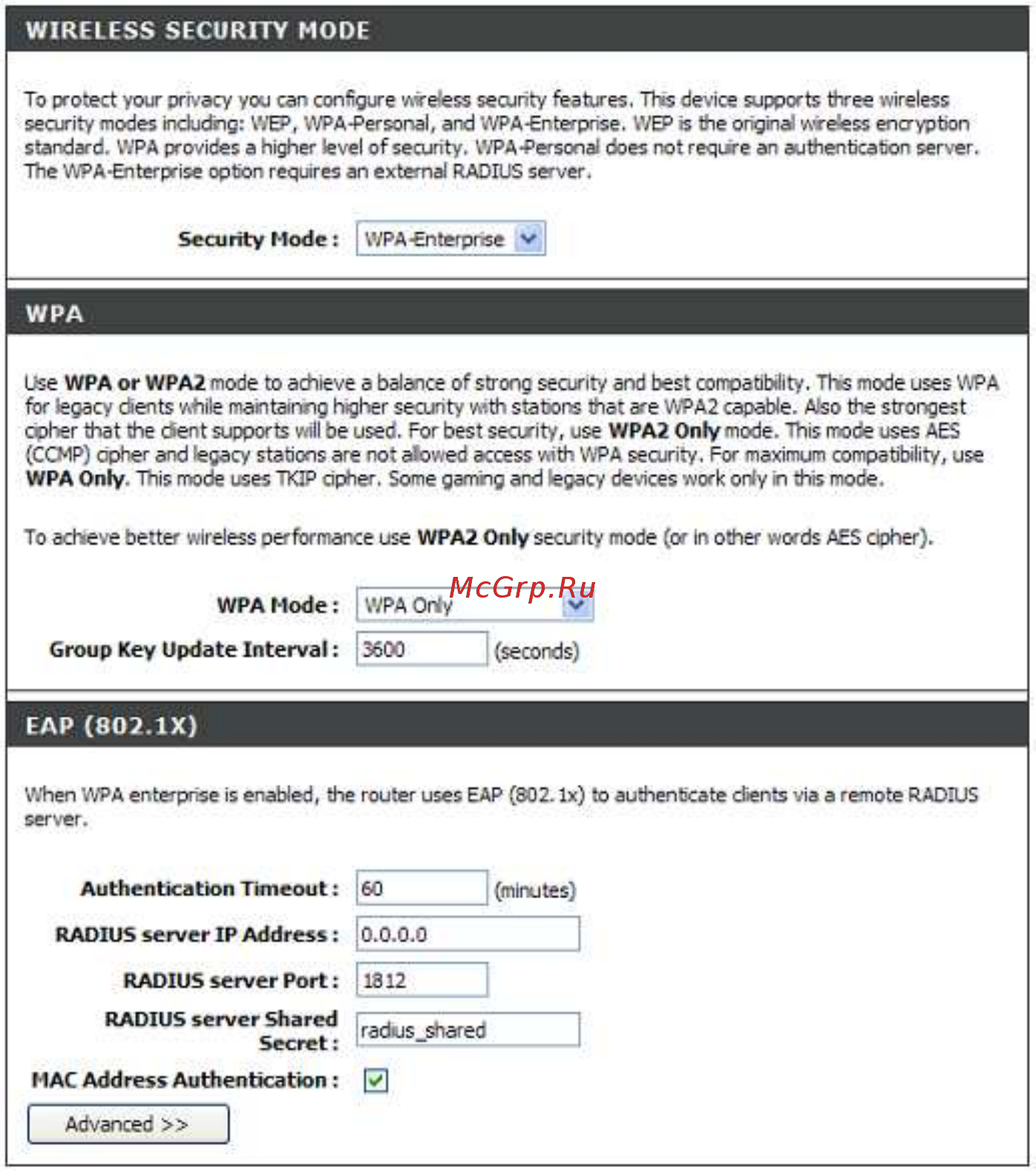

Настройка WPA-Enterprise (RADIUS)
Рекомендуется включить шифрование сначала на беспроводном маршрутизаторе, а затем на сетевых адаптерах.
Пожалуйста, установите сначала беспроводное соединение, а затем включите шифрование. Уровень беспроводного
сигнала может снижаться при включении шифрования из-за дополнительной нагрузки.
1. Зарегистрируйтесь в Web-интерфейсе, открыв Web-
браузер и введя IP-адрес маршрутизатора (192.168.0.1).
Нажмите Setup, Затем нажмите кнопку Wireless Setup в
левой части экрана.
2. В поле Security Mode выберите WPA-Enterprise.
3. В поле WPA Mode выберите Auto, WPA2 Only или WPA
Only. Используйте Auto, если беспроводные клиенты
поддерживают WPA и WPA2.
4. В поле Group Key Update Interval укажите интервал
времени между изменениями ключа группы,
используемым для широковещательных многоадресных
данных (по умолчанию – 3600 секунд).
5. В поле Authentication Timeout укажите время, по
истечении которого потребуется повторная
аутентификация клиента (по умолчанию – 60 минут).
6. В поле RADIUS Server IP Address введите IP-адрес
RADIUS-сервера.
7. В поле RADIUS Server Port введите порт, используемый
RADIUS-сервером. По умолчанию порт 1812.
8. В поле RADIUS Server Shared Secret введите ключ
безопасности.
