D-Link DIR-655/B1 Инструкция по эксплуатации онлайн [45/86] 41219
![D-Link DIR-655/B1 Инструкция по эксплуатации онлайн [45/86] 41219](/views2/1044547/page45/bg2d.png)

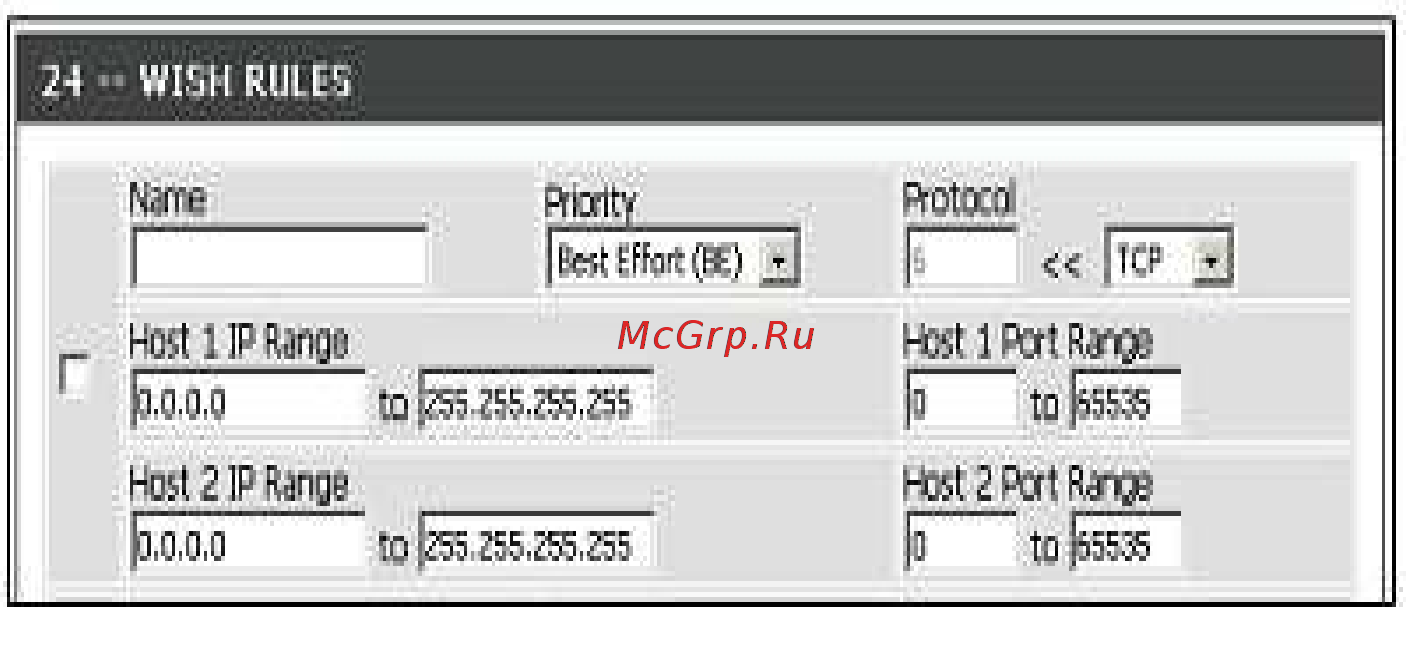

Name:
Создайте легко запоминаемое имя правила.
Priority:
Приоритет потока сообщения вводится здесь.
Доступны четыре вида приоритетов:
BK: Background (наименее срочный)
BE: Best Effort
VI: Video
VO: Voice (самый срочный)
Protocol:
Протокол, используемый сообщениями.
Host IP Range: Правило применяется к потоку сообщений, для которых IP-адрес компьютера оказался в пределах установленного диапазона.
Host Point Range: Правило применяется к потоку сообщений, для которых номер порта хоста находится в пределах установленного диапазона.
