![Pioneer SPH-DA120 — guía de instalación para productos de montaje en tablero de instrumentos [115/212]](/img/pdf.png)
Pioneer SPH-DA120 — guía de instalación para productos de montaje en tablero de instrumentos [115/212]
![Pioneer SPH-DA120 [115/212] Instalación utilizando los orificios de tornillo del lateral de este producto](/views2/1464649/page115/bg73.png)
Black plate (115,1)

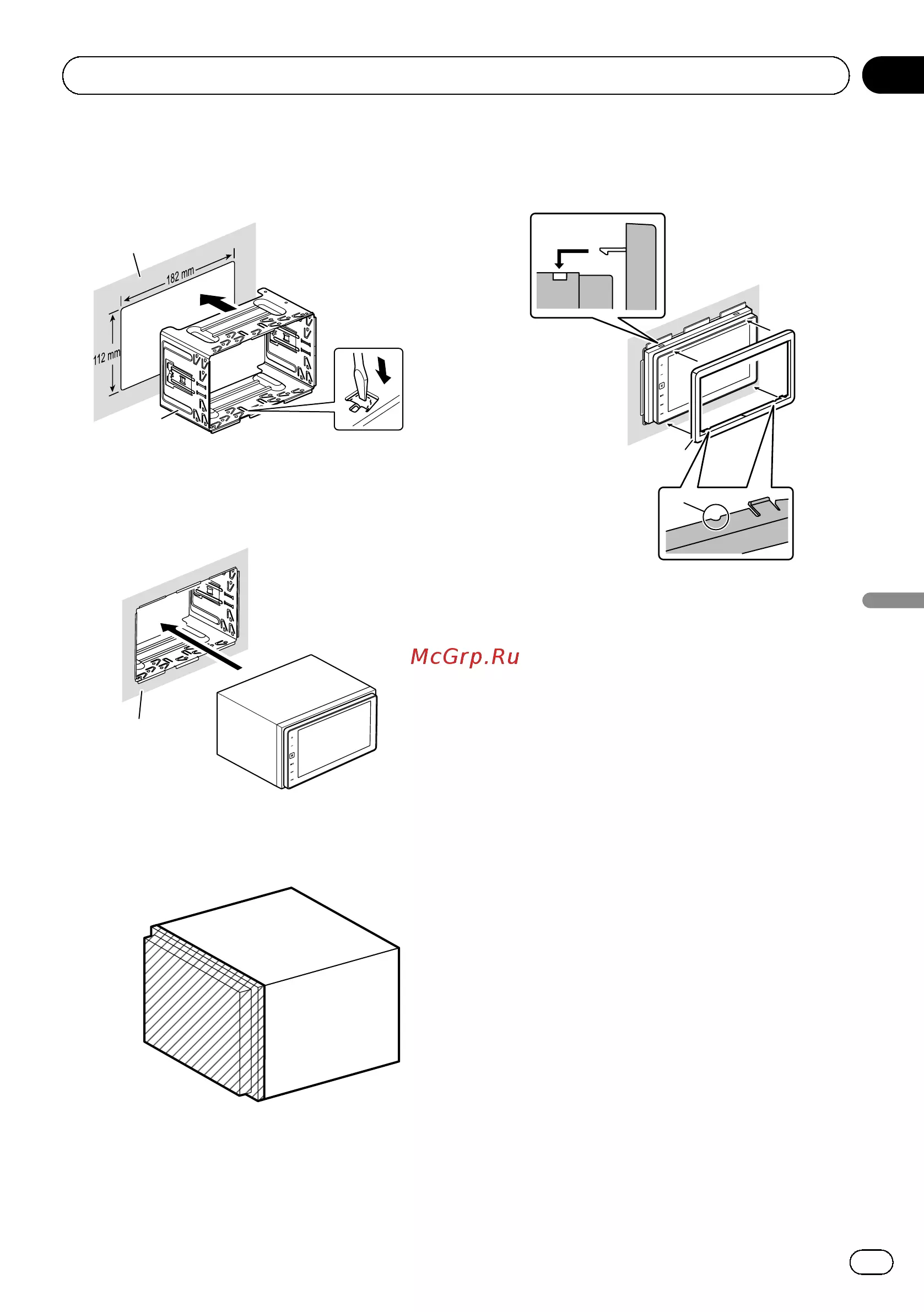

2 Fije el manguito de montaje utilizando
un destornillador para doblar las pestañas
metálicas (90°) y colocarlas en su lugar.
1
2
1 Tablero de instrumentos
2 Soporte
3 Instale este producto en el soporte.
1
1 Tablero de instrumentos
! No comprima el producto para que entre
en el soporte. Podría dañar el panel frontal.
4 Coloque el anillo embellecedor.
1
2
1 Anillo embellecedor
2 Ranura
Coloque el anillo embellecedor con el lado
que tiene una ranura mirando hacia abajo.

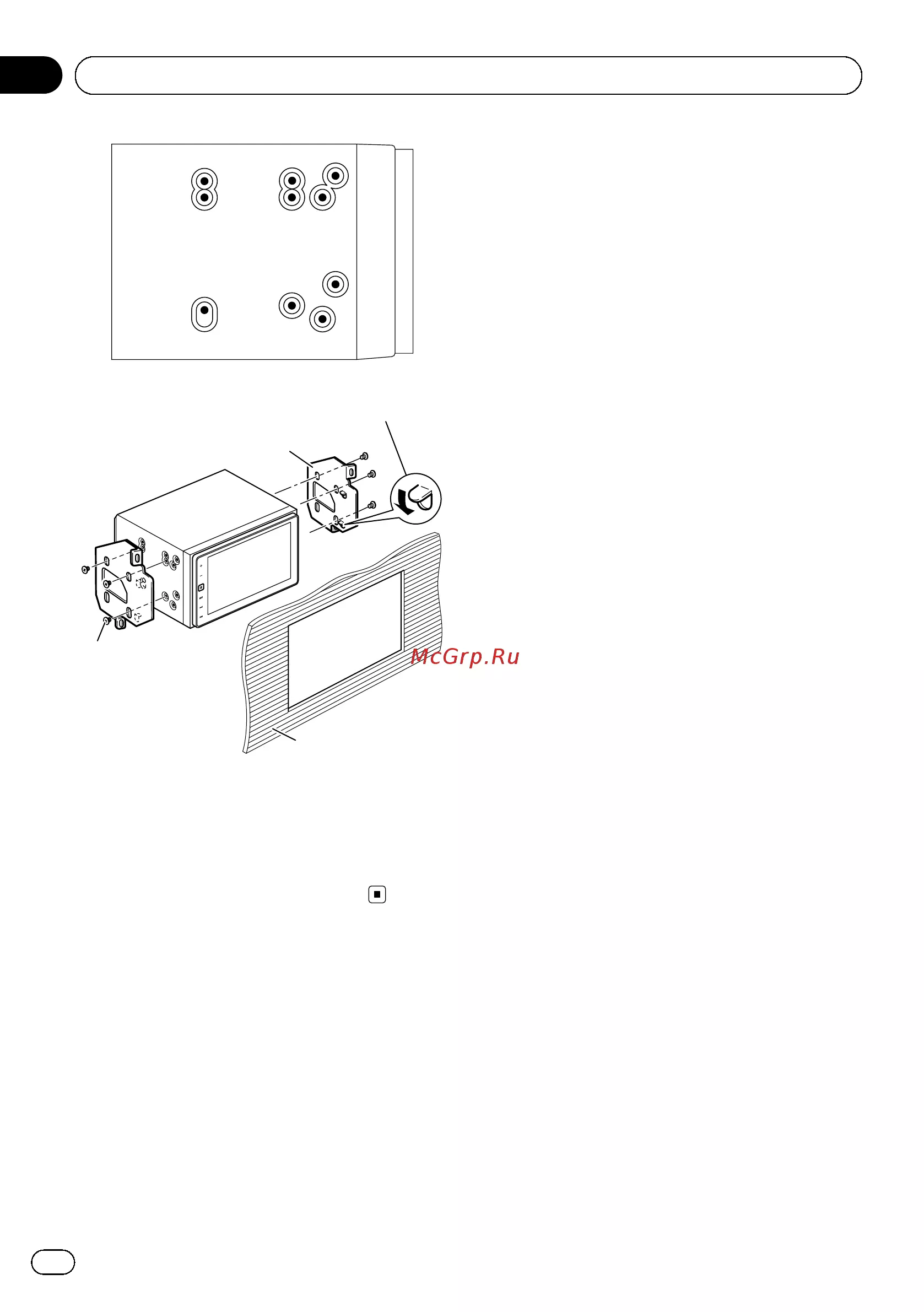

Instalación utilizando los
orificios de tornillo del lateral
de este producto
% Fije este producto al soporte de monta-
je de radio de fábrica.
Coloque este producto de manera que sus ori-
ficios de tornillo estén alineados con los orifi-
cios de tornillo del soporte, y apriete los
tornillos en tres puntos de cada lado.
Utilice los tornillos de cabeza segmentada
(5 mm × 8 mm) o los tornillos de superficie
plana (5 mm × 9 mm), dependiendo de la
forma de los orificios del tornillo del soporte.
<CRD4805-A>115
Es
115
Sección
Español
03
Instalación
