Black plate (98,1)

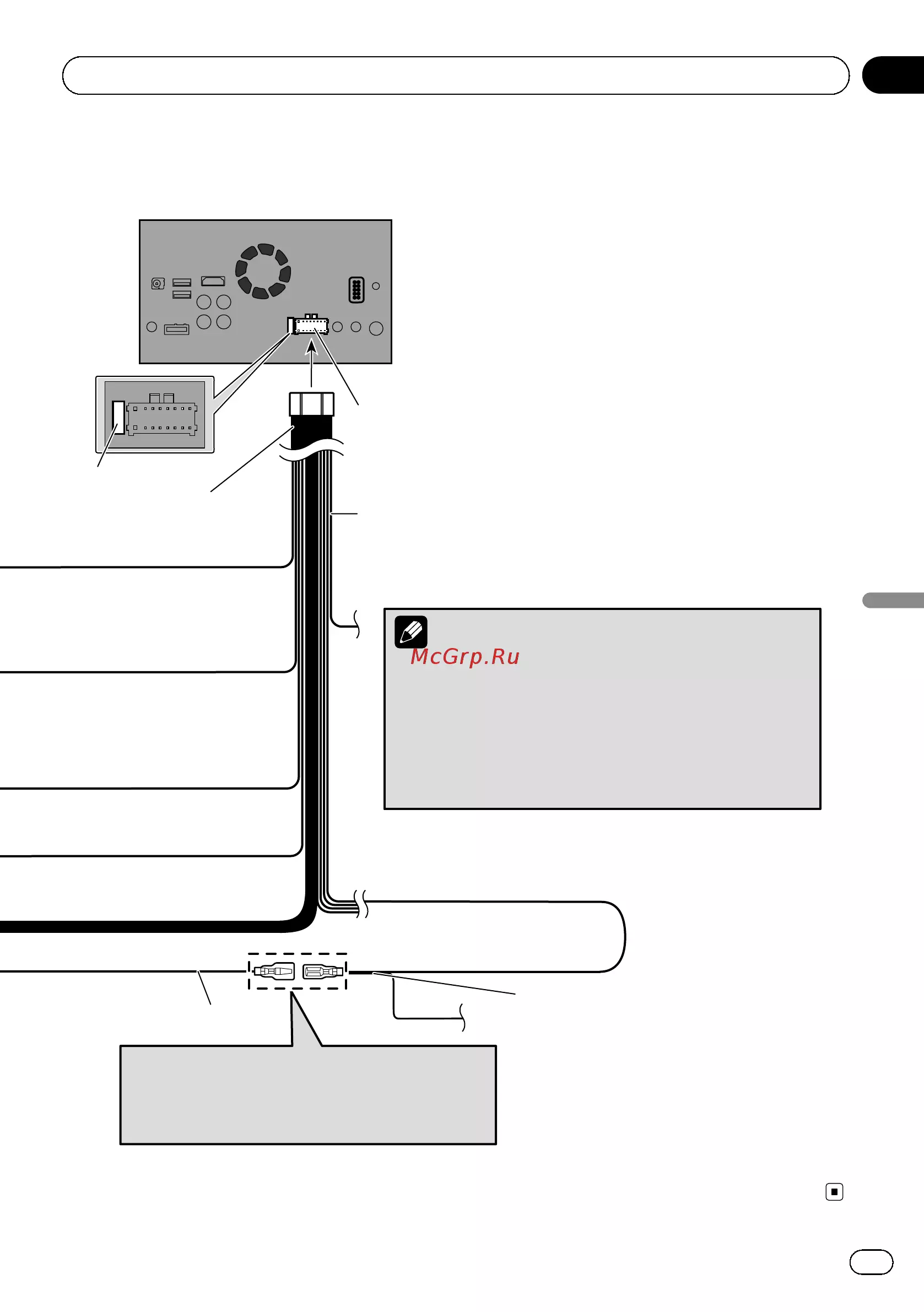

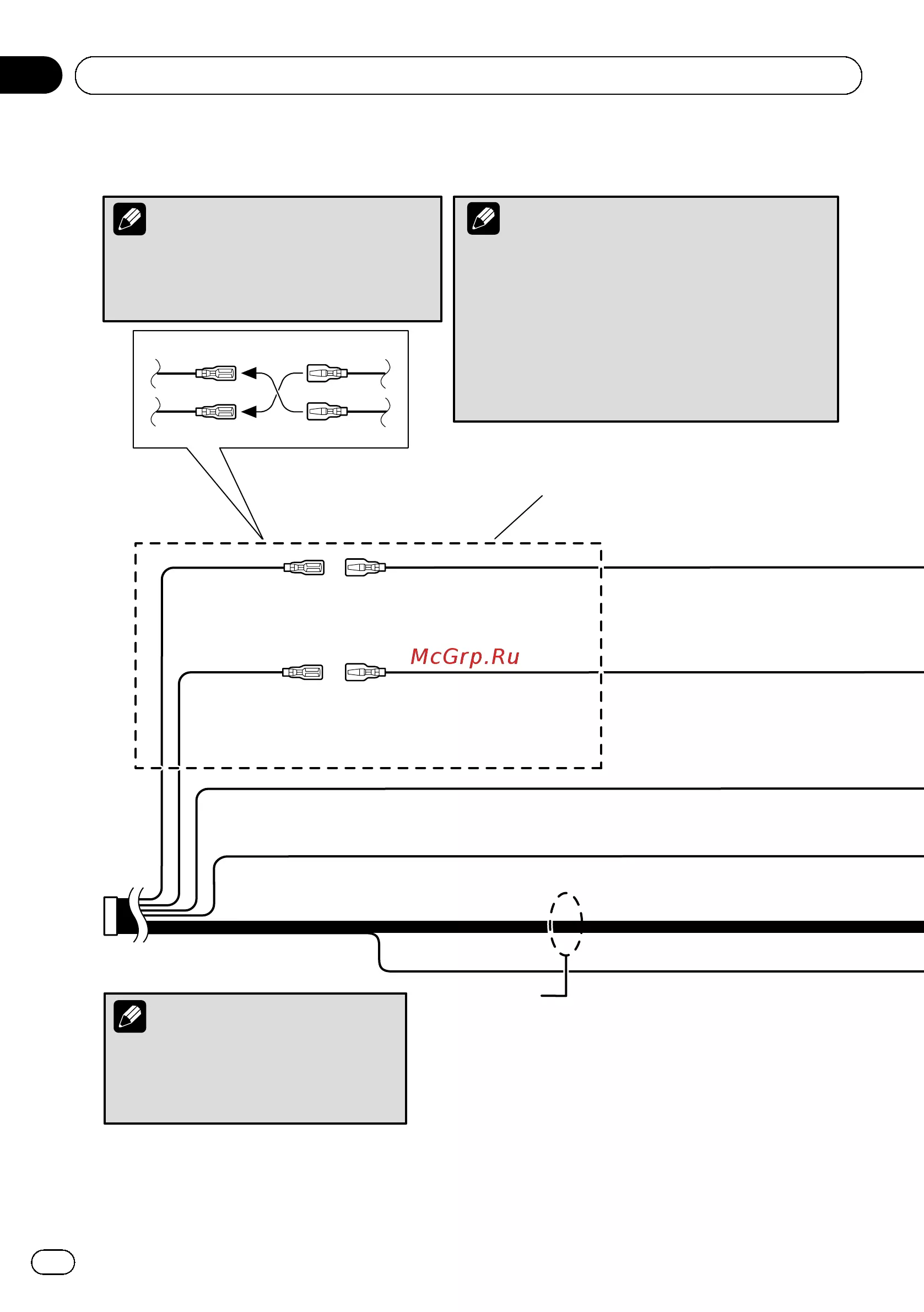

Conexión del cable de alimentación (1)
Según los tipos de vehículos, la función de *2
y *4 puede ser diferente. En ese caso,
asegúrese de conectar *1 a *4 y *3 a *2, tal y
como se muestra en la figura.
Conecte cables del mismo color.
Amarillo (*2)
Reserva
(o accesorio)
Rojo (*4)
Accesorio
(o reserva)
Amarillo (*1)
Al terminal que recibe alimentación
independientemente de la posición
del interruptor de encendido.
Rojo (*3)
Al terminal eléctrico controlado por
el interruptor de encendido (12 V cc)
ON/OFF.
Naranja/blanco
Al terminal del interruptor de iluminación.
Negro (conexión a tierra)
Al chasis del vehículo (metal).
Nota
Notas
· Cuando se conecte un subwoofer (*5) a este
producto en vez de un altavoz trasero, cambie la
configuración de salida trasera de la configuración
inicial. (Consulte el Manual de operación.) La salida
del subwoofer de este producto es monoaural.
· Cuando utilice un subwoofer de 70 W (2 Ω),
asegúrese de conectar con los cables violeta y
violeta/negro de este producto. No conecte nada con
los cables verde y verde/negro.
En algunos vehículos, es posible que el
conector ISO esté dividido en dos. En este
caso, asegúrese de conectarlo a ambos
conectores.
Nota
*2 *1
*4 *3
Conector ISO
Cables de altavoz
Blanco: Delantero izquierdo
Blanco/negro: Delantero izquierdo
Gris: Delantero derecho
Gris/negro: Delantero derecho
Verde: Trasero izquierdo o Subwoofer (*5)
Verde/negro: Trasero izquierdo o Subwoofer (*5)
Violeta: Trasero derecho o Subwoofer (*5)
Violeta/negro: Trasero derecho o Subwoofer (*5)
<CRD4805-A>98
Es
98
Sección
02
Conexión
