Pioneer SPH-DA120 — guida alla connessione dei cavi per sensori di veicolo [70/212]
![Pioneer SPH-DA120 [70/212] Connessione](/views2/1464649/page70/bg46.png)
Black plate (70,1)
Collegamento del cavo di alimentazione (2)
Violetto/bianco (REVERSE-GEAR SIGNAL INPUT)
Va collegato per consentire al prodotto di rilevare
quando il veicolo si sta spostando in avanti o indietro.
Collegare il cavetto viola/bianco al cavetto la cui
tensione cambia quando è inserita la retromarcia. Se
non è collegato, il sensore potrebbe non rilevare
correttamente lo spostamento in avanti o indietro del
veicolo, pertanto la posizione del veicolo rilevata dal
sensore potrebbe non corrispondere alla posizione
effettiva.
IL CAVO VERDE CHIARO VERSO IL CONNETTORE DI
ALIMENTAZIONE È PROGETTATO PER RILEVARE LO
STATO DI PARCHEGGIO E DEVE ESSERE COLLEGATO AL
LATO ALIMENTAZIONE DELL’INTERRUTTORE DEL
FRENO DI STAZIONAMENTO. UNA CONNESSIONE ERRATA O
UN USO IMPROPRIO DI QUESTO CAVO POSSONO VIOLARE
LELEGGI APPLICABILI E CAUSARE GRAVI LESIONI O DANNI.
Quando si utilizza una telecamera di visione
posteriore, accertarsi di collegare questo cavetto.
In caso contrario, non sarà possibile passare alla
visualizzazione della telecamera di visione
posteriore.
Lato alimentazione
Lato messa a terra
Interruttore del freno di
stazionamento
Questo prodotto
Metodo di connessione
Fissare i cavi del lato alimentazione
dell’interruttore del freno di stazionamento.
Clamp firmly with needle-nosed pliers.
AVVERTENZA
Nota
Cavo di alimentazione
Alimentazione
Verde chiaro (PARKING BRAKE)
Usato per rilevare lo stato ON/OFF del
freno di stazionamento. Questo cavetto
deve essere collegato al lato
alimentazione dell’interruttore del freno
di stazionamento.
Se questo collegamento non viene
eseguito o viene eseguito in modo
non corretto, alcune funzioni di
questo prodotto non potranno essere
utilizzate.
Nota
La posizione del circuito di rilevamento
della velocità e la posizione
dell’interruttore del freno di
stazionamento possono variare in base
al modello del veicolo. Per i dettagli,
rivolgersi al proprio rivenditore
autorizzato Pioneer oppure a un tecnico
installatore.
<CRD4805-A>70
It
70

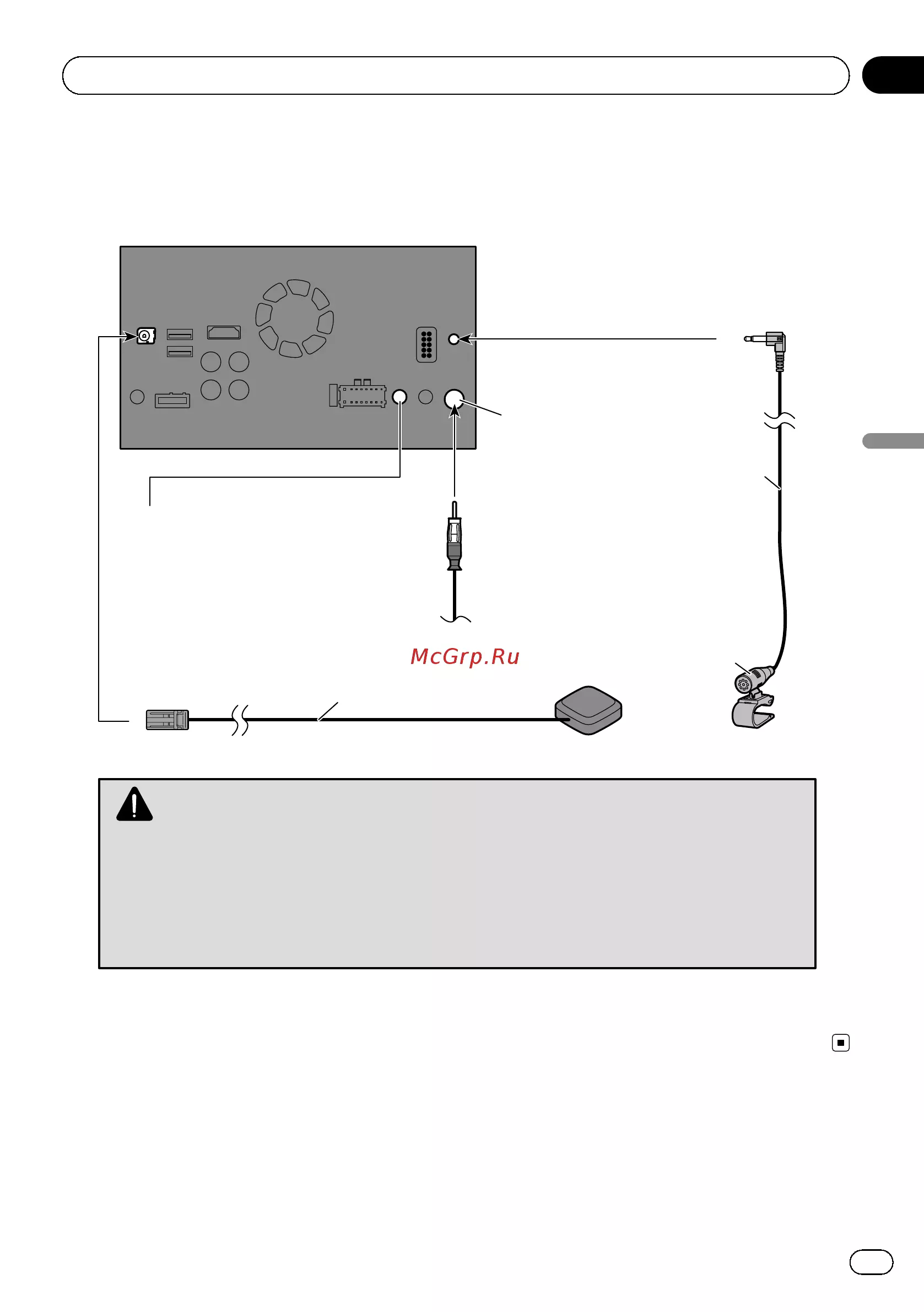

Sezione
02
Connessione
