Black plate (147,1)

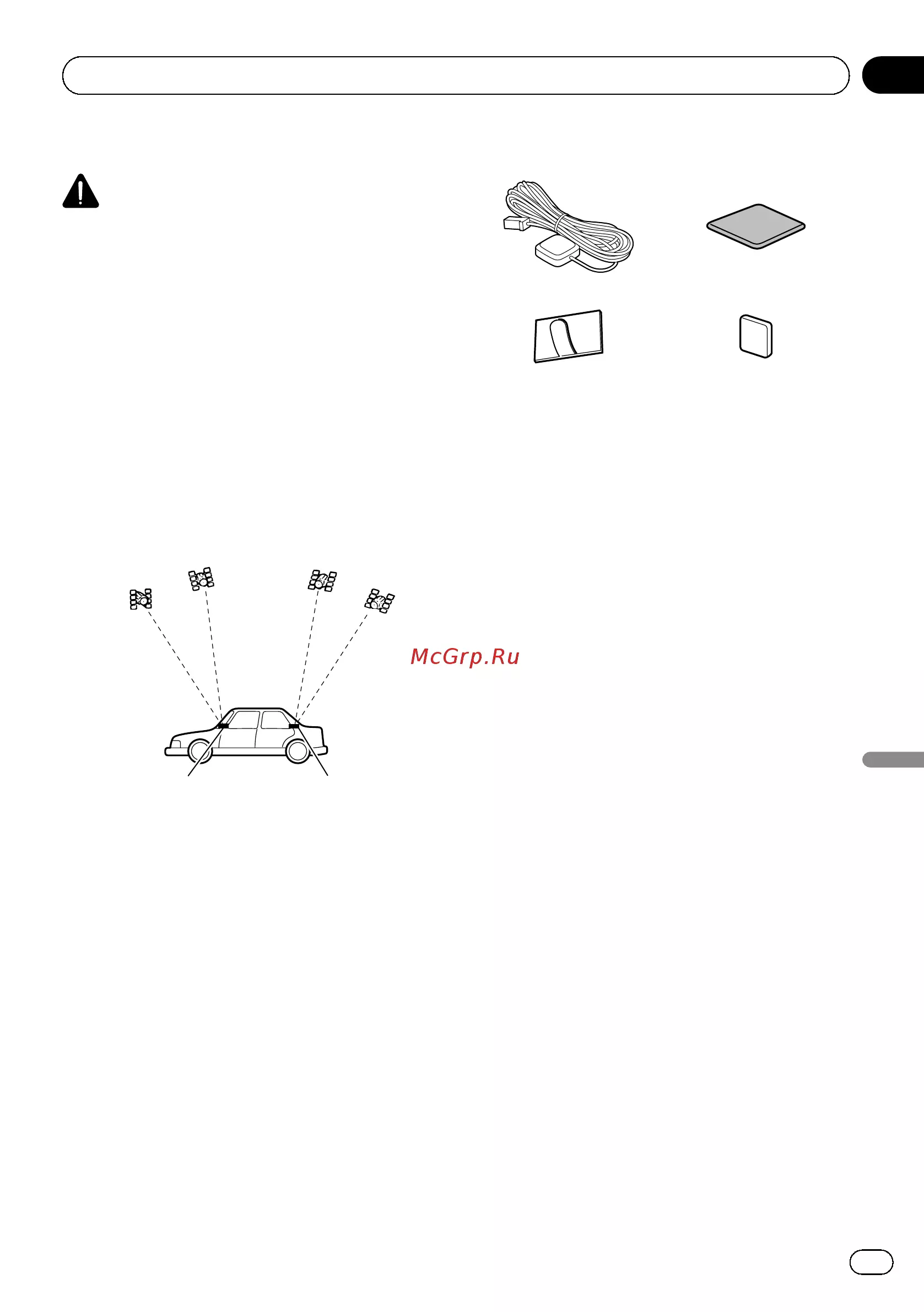

Einbau der GPS-Antenne
VORSICHT
Das GPS-Antennenkabel darf nicht verkürzt
oder verlängert werden. Veränderungen am
Antennenkabel können zu einem Kurz-
schluss oder einer Funktionsstörung und
dauerhaften Beschädigung dieses Produkts
führen.
Hinweise zur Befestigung
! Die Antenne ist auf einer ebenen Fläche zu
befestigen, die für Funkwellen gut zugäng-
lich sein sollte. Der Empfang der Signale
durch die Antenne ist nur möglich, wenn
die vom Satelliten gesendeten Signale
nicht blockiert werden.
12
1 Armaturenbrett
2 Hutablage
! Bei der Befestigung der GPS-Antenne im
Fahrzeuginnenraum unbedingt das mitge-
lieferte Metallblech verwenden, da sich an-
dernfalls kein guter Empfang erzielen lässt.
! Das Metallblech nicht kleiner schneiden,
da hierdurch die Empfangsempfindlichkeit
der GPS-Antenne geschwächt wird.
! Achten Sie beim Entfernen der GPS-Anten-
ne darauf, nicht am Antennenkabel zu zie-
hen. Das Kabel könnte abgetrennt werden.
! Die GPS-Antenne nicht lackieren, um eine
Minderung der Antennenleistung zu ver-
meiden.
Mitgelieferte Teile
GPS-Antenne Metallblech
Kabelklemme (3 Stück) Doppelseitiges Klebe-
band
<CRD4805-A>147
De
147
Abschnitt
Deutsch
03
Einbau
