![Pioneer SPH-DA120 — guide d'installation pour support de montage de produit audio [54/212]](/img/pdf.png)
Pioneer SPH-DA120 — guide d'installation pour support de montage de produit audio [54/212]
![Pioneer SPH-DA120 [54/212] Installation en utilisant les trous de vis sur les côtés de ce produit](/views2/1464649/page54/bg36.png)
Black plate (54,1)

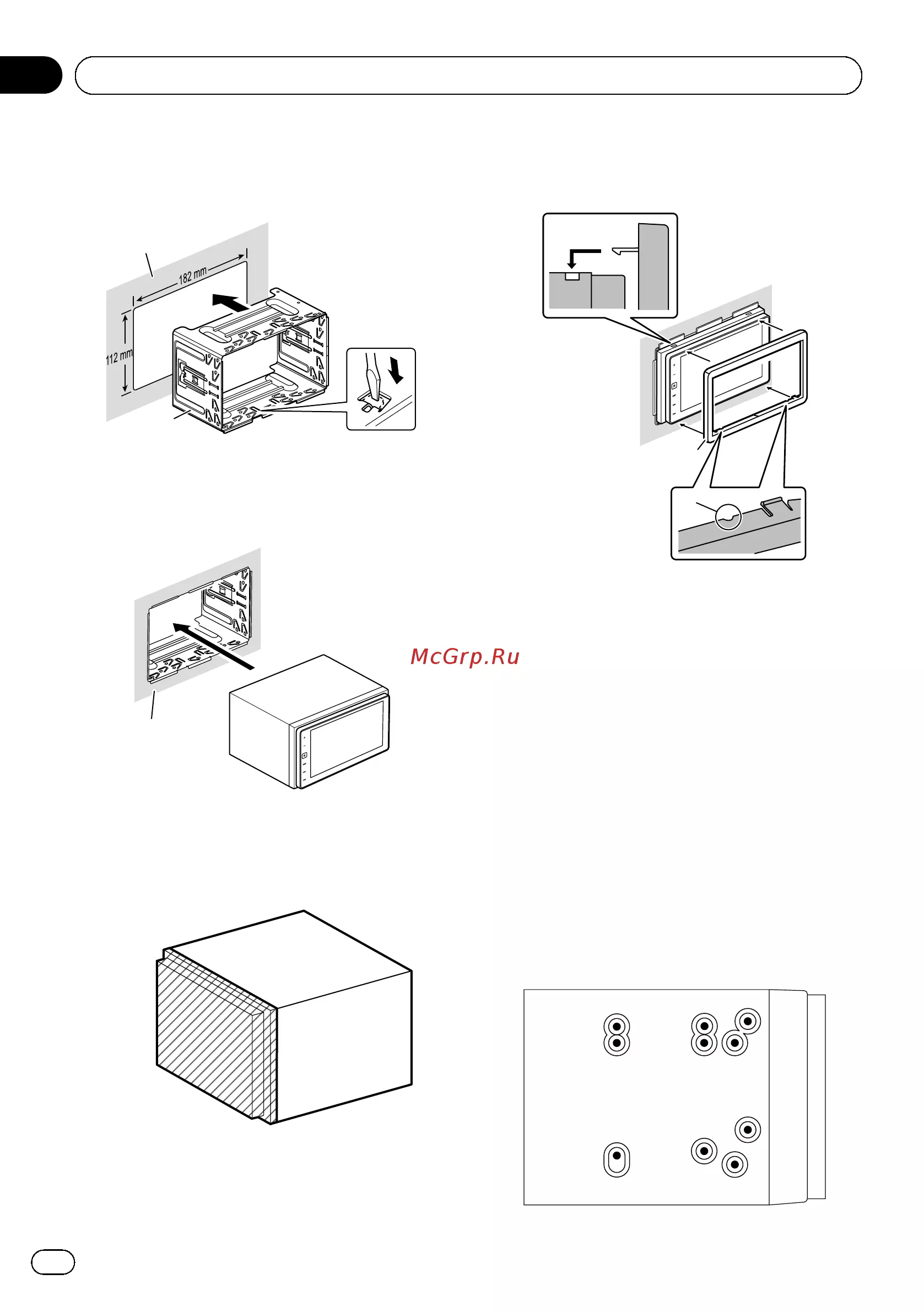

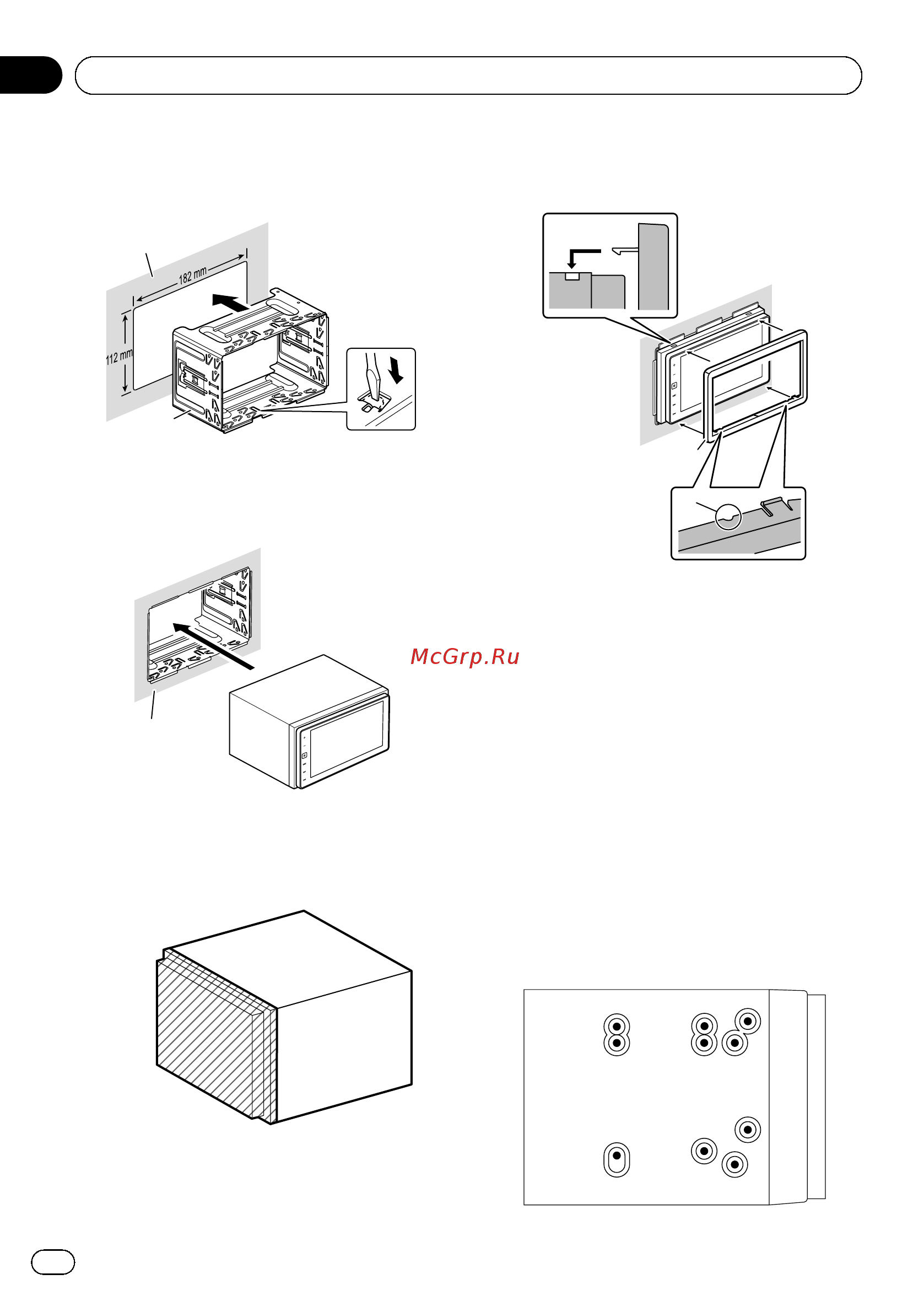

2 Fixez le manchon de montage en utili-
sant un tournevis pour courber les pattes
métalliques (90°) en place.
1
2
1 Tableau de bord
2 Support
3 Installez ce produit dans le support.
1
1 Tableau de bord
! Ne forcez pas ce produit dans le support.
Cela pourrait endommager le panneau
avant.
4 Attachez l’anneau de garniture.
1
2
1 Anneau de garniture
2 Fente
Fixez l’anneau de garniture côté fente orien-
tée vers le bas.
Installation en utilisant les trous
de vis sur les côtés de ce produit

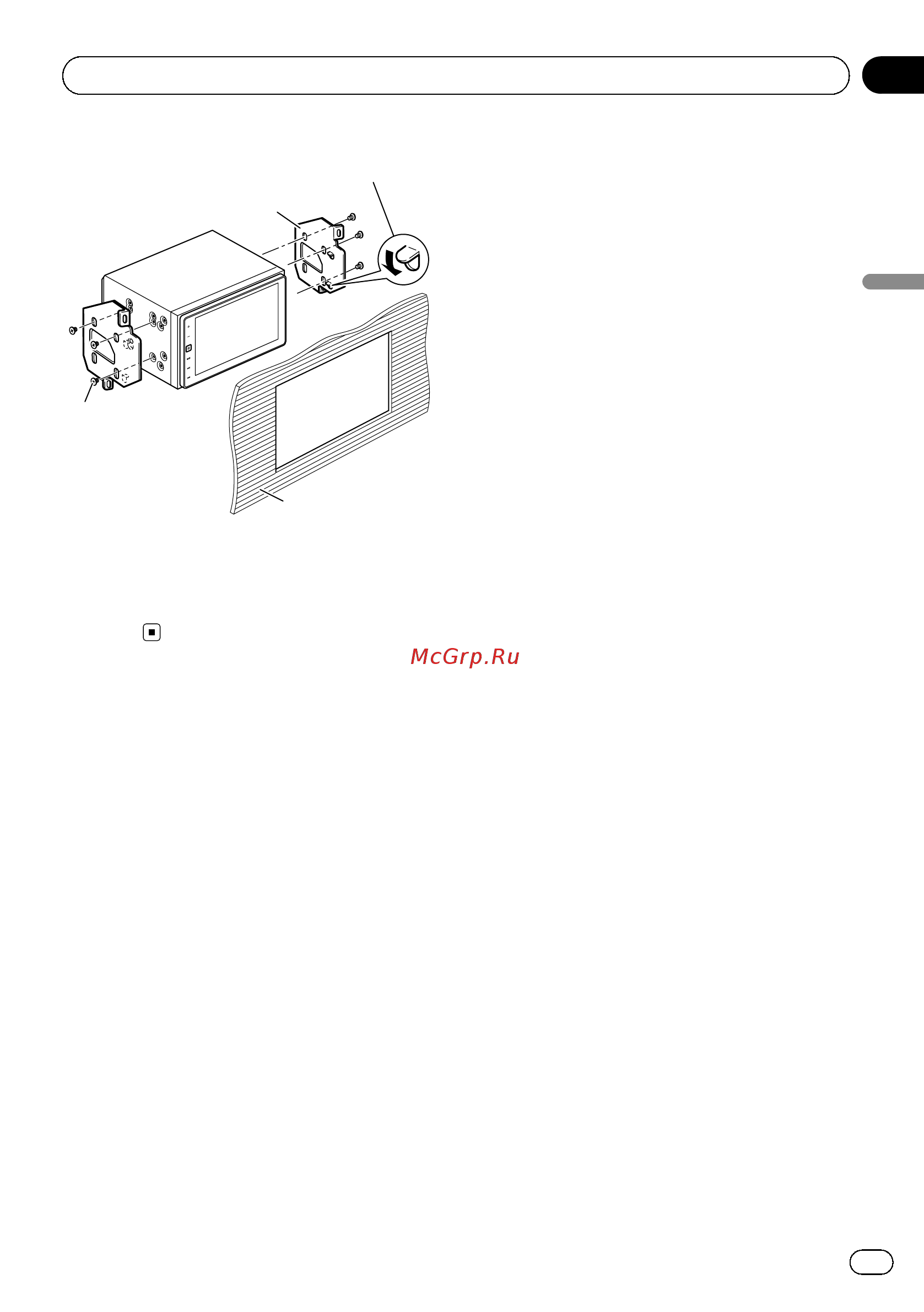

% Fixez ce produit au support de montage
radio d’usine.
Positionnez ce produit de sorte que les trous
des vis soient alignés avec ceux du support,
puis serrez les vis aux trois emplacements de
chaque côté.
Utilisez les vis à tête bombée (5 mm × 8 mm)
ou les vis à tête plate (5 mm × 9 mm), en fonc-
tion de la forme des trous de vis du support.
<CRD4805-A>54
Fr
54
Section
03
Installation
