Avant de procéder à
l’installation
! Consultez le concessionnaire le plus pro-
che si l’installation nécessite de percer des
trous ou toute autre modification du véhi-
cule.
! Avant d’installer ce produit définitivement,
connectez le câblage provisoirement pour
vous assurer que les connexions sont cor-
rectes et que le système fonctionne
normalement.

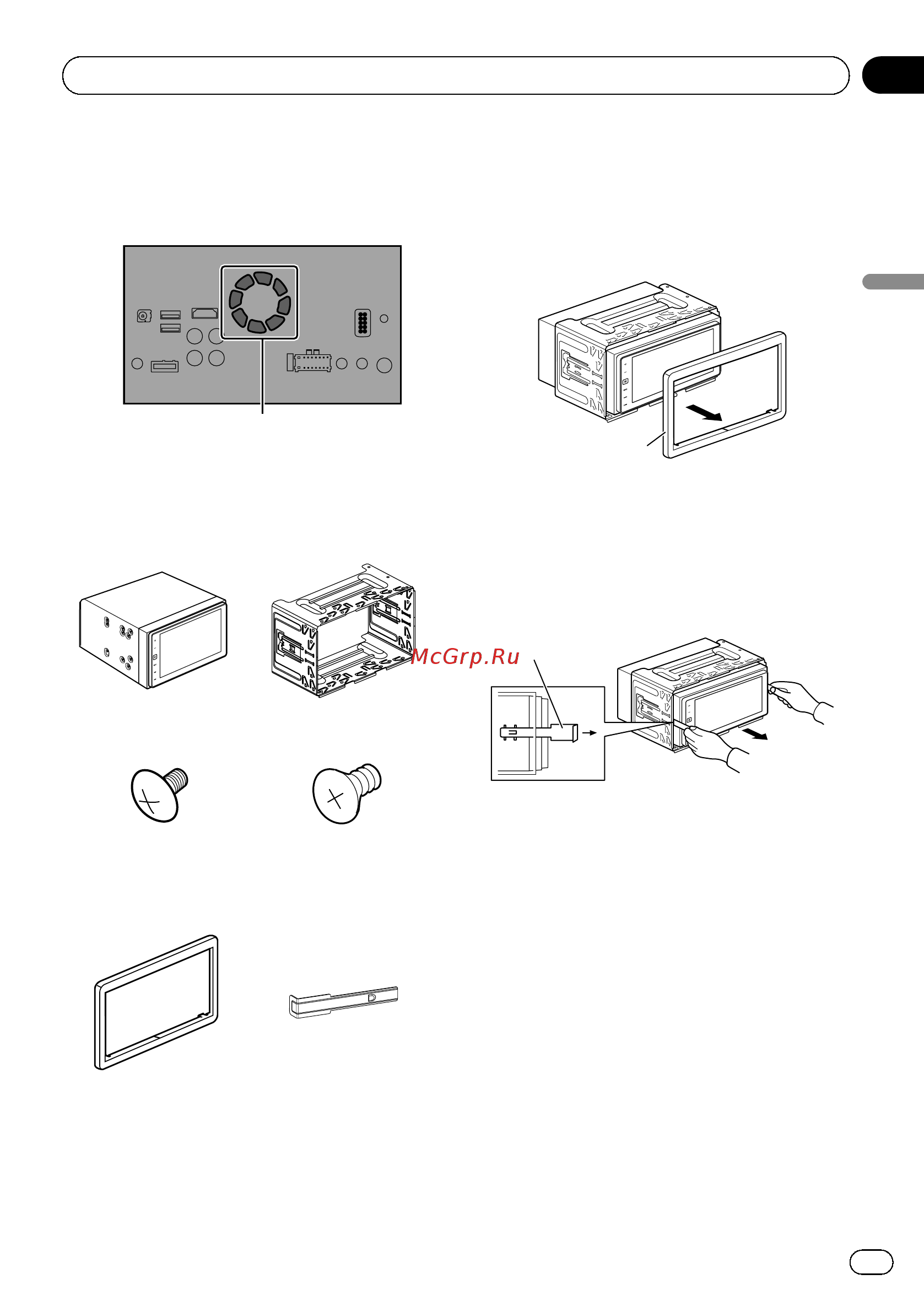

Installation de ce produit
Remarques sur l’installation
! N’installez pas ce produit dans un endroit
soumis à des températures élevées ou à
l’humidité. Par exemple :
— À proximité du chauffage, de la ventila-
tion ou de la climatisation.
— En plein soleil, comme sur le dessus du
tableau de bord.
— Endroits susceptibles d’être exposés à
la pluie, près de la portière ou sur le
plancher du véhicule par exemple.
! Installez ce produit dans une zone suffi-
samment solide pour supporter son poids.
Choisissez un endroit où le produit puisse
être fixé de manière sûre et installez-le soli-
dement. Une mauvaise fixation du produit
peut entraîner un dysfonctionnement de la
localisation du véhicule.

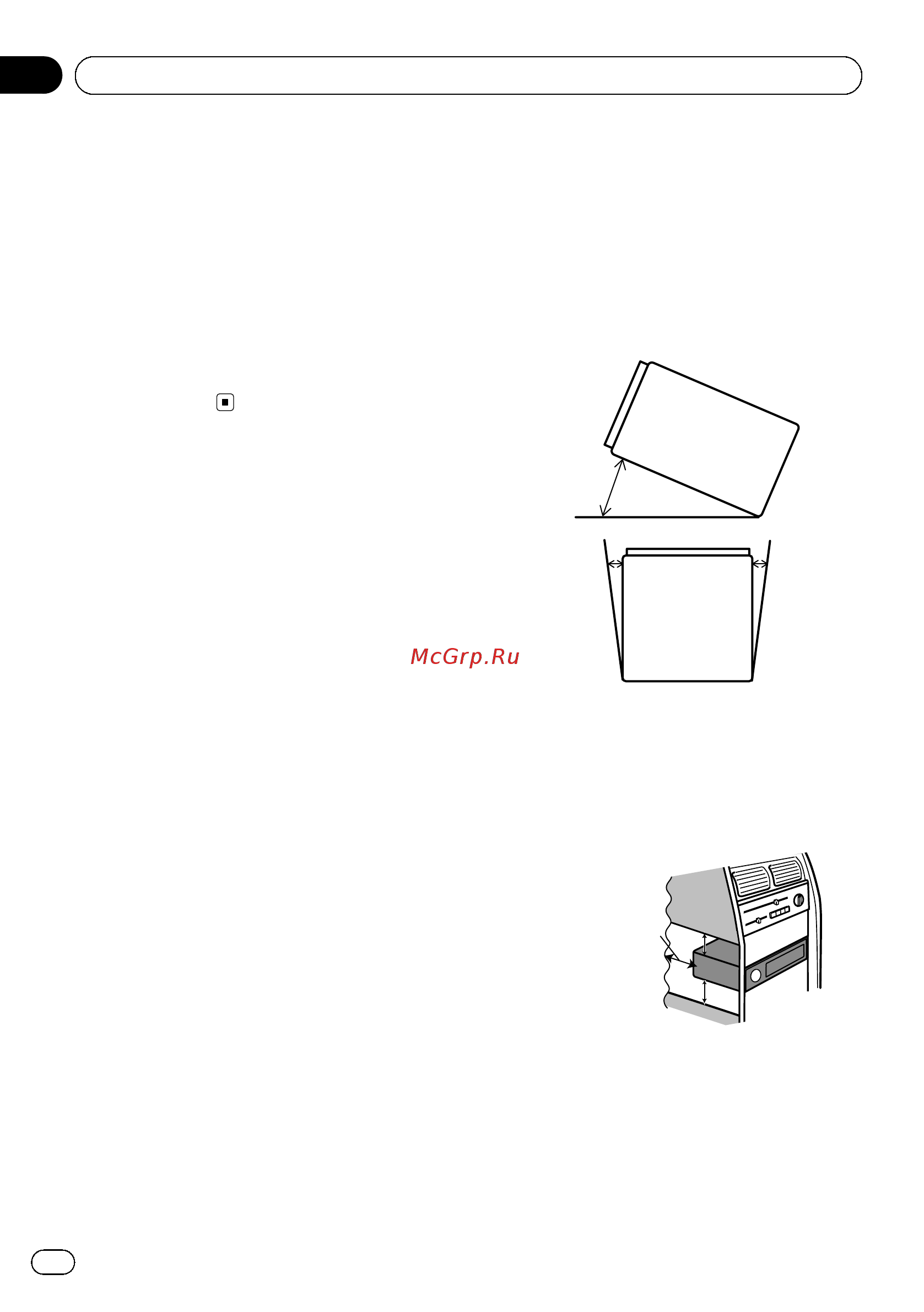

! Installez ce produit horizontalement sur
une surface avec une tolérance de 0 à 30
degrés (dans une plage de 5 degrés vers la
gauche ou la droite). Une mauvaise instal-
lation de l’unité avec une inclinaison de la
surface supérieure à cette marge de tolé-
rance risque d’accroître le potentiel d’er-
reurs dans l’affichage de l’emplacement, et
de réduire les performances d’affichage.
30°
5° 5°
! Lors de l’installation de l’appareil, laissez
suffisamment d’espace derrière le panneau
arrière pour permettre une dissipation cor-
recte de la chaleur et enroulez tout câble
gênant de façon qu’il n’obstrue pas les ori-
fices de ventilation.
Laissez suffisamment
d’espace
5 cm
5 cm
<CRD4805-A>52
Fr
52
Section
03
Installation
