Black plate (90,1)

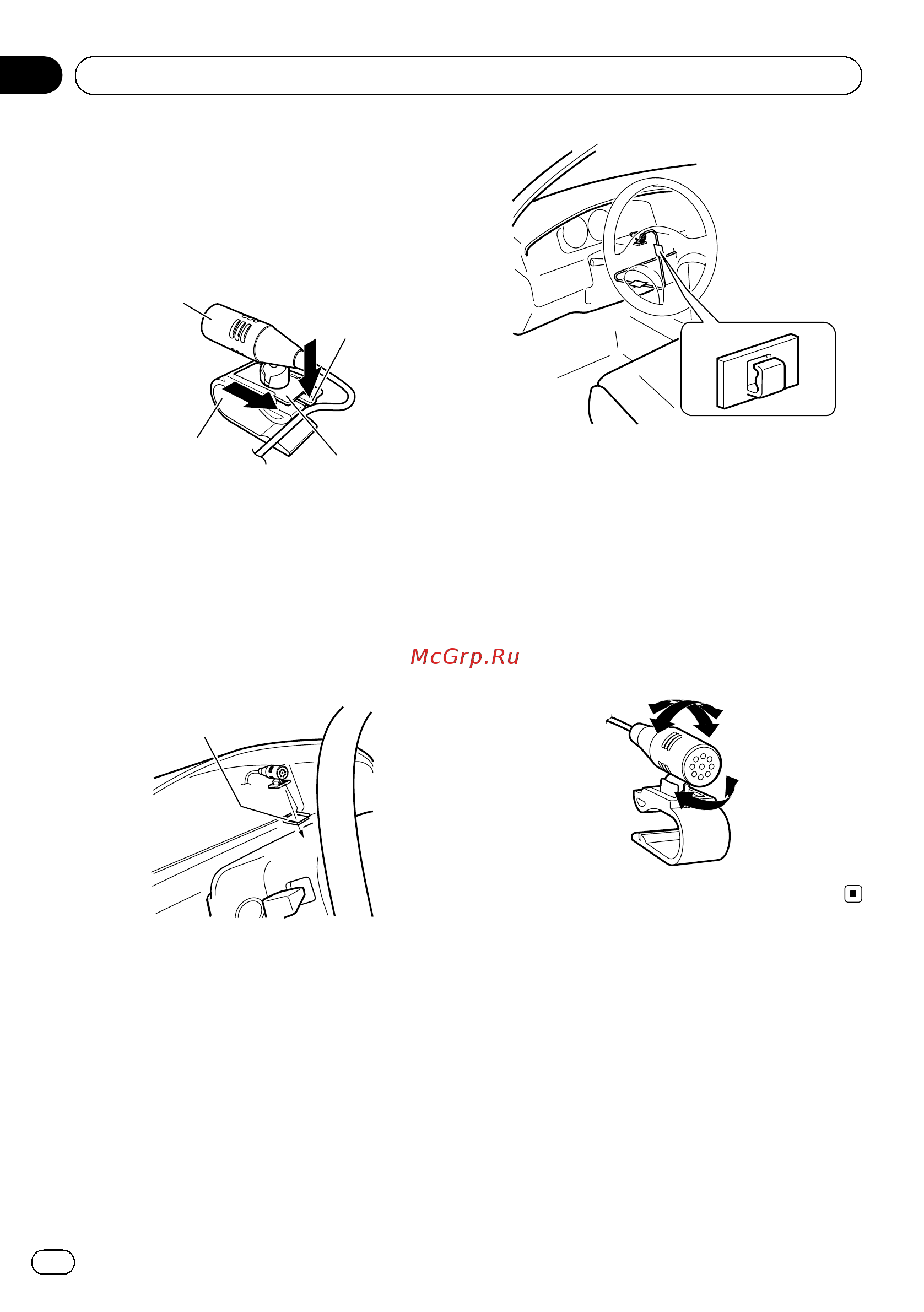

Installazione sulla colonna di
sterzo
1 Scollegare la base del microfono dal
morsetto facendola scorrere mentre si
preme la linguetta.
4
1
2
3
1 Microfono
2 Linguetta
3 Base del microfono
4 Morsetto del microfono
2 Montare il microfono sulla colonna di
sterzo.
Installare il microfono sulla colonna di sterzo,
tenendolo lontano dal volante.
1
2
1 Nastro a doppio lato
2 Morsetti
Usare dei morsetti (venduti separatamente)
per fissare il cavo nei punti necessari all’in-
terno del veicolo.
Regolazione dell’angolazione
del microfono
L’angolo del microfono è regolabile.
<CRD4805-A>90
It
90
Sezione
03
Installazione
