![Pioneer SPH-DA120 [173/212] Voor u dit product inbouwt](/views2/1464649/page173/bgad.png)
Black plate (173,1)
! De bedrading mag het op de afbeelding
hieronder aangegeven gebied niet afdek-
ken. Dit is vereist zodat de versterker over-
tollige warmte kan afgeven.
Bedek dit gebied niet.
Meegeleverde onderdelen
De met een asterisk (*) gemarkeerde onderde-
len zijn reeds geïnstalleerd.
Dit product Houder*
Schroef met afgeplatte
bolvormkop
(5 mm × 8 mm)
(6 st.)
Schroef met platte kop
(5 mm × 9 mm)
(6 st.)
Afwerkingsrand* Uittreksleutel
(2 st.)

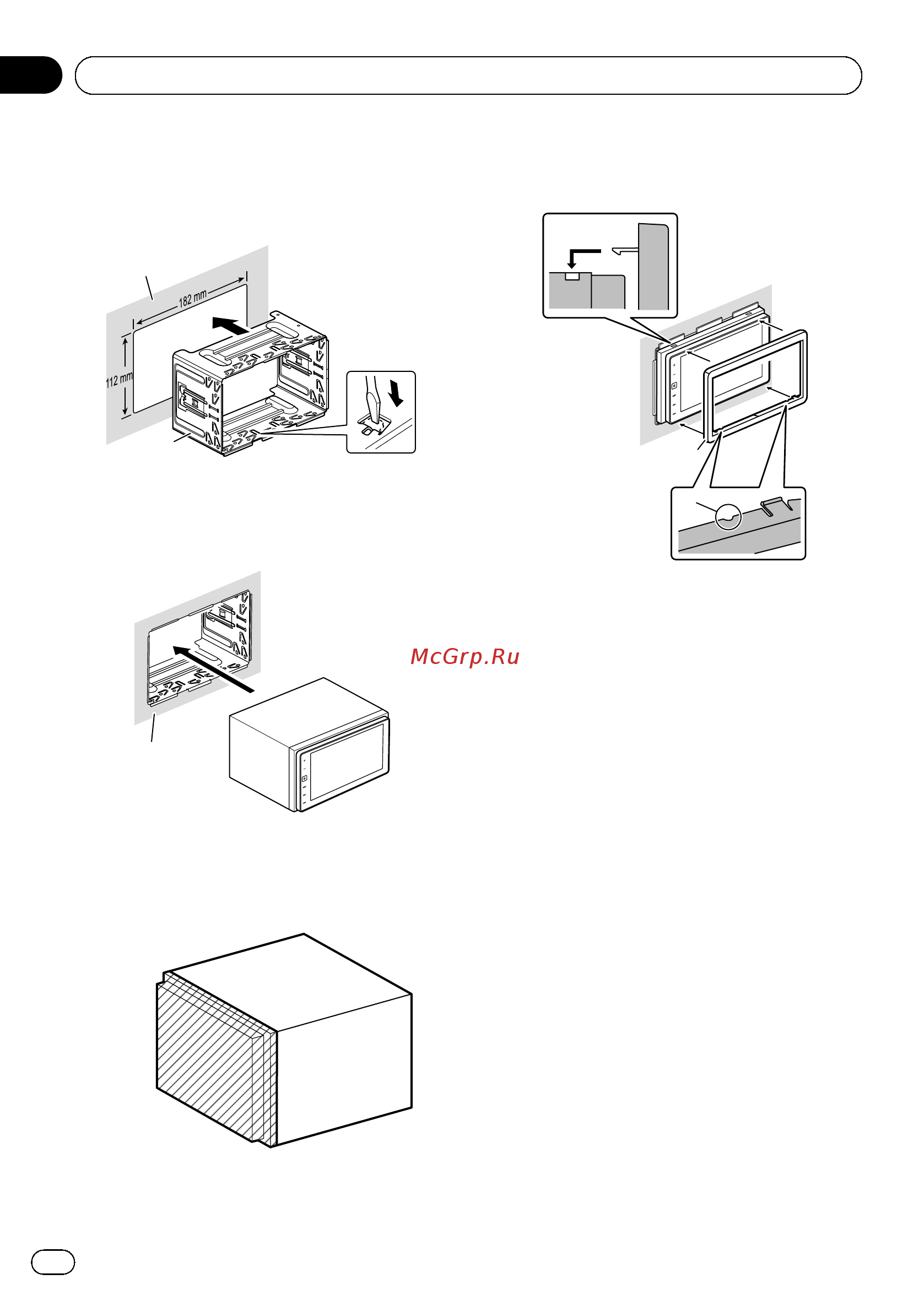

Voor u dit product inbouwt
1 Verwijder de afwerkingsrand.
Buig de bovenkant en de onderkant van de af-
werkingsrand naar buiten om deze te ver wijde-
ren.
1
1 Afwerkingsrand
2 Steek de bijgeleverde uittreksleutels in
beide zijden van het apparaat totdat deze
op de plaats vastklikken.
3 Trek het apparaat uit de houder.
1
1 Uittreksleutel
Installatie met de houder
1 Installeer de houder in het dashboard.
<CRD4805-A>173
Nl
173
Hoofdstuk
Nederlands
03
Inbouwen
