![Pioneer SPH-DA120 — guide de connexion pour équipements audio dans les véhicules [39/212]](/img/pdf.png)
Pioneer SPH-DA120 — guide de connexion pour équipements audio dans les véhicules [39/212]
![Pioneer SPH-DA120 [39/212] Français](/views2/1464649/page39/bg27.png)

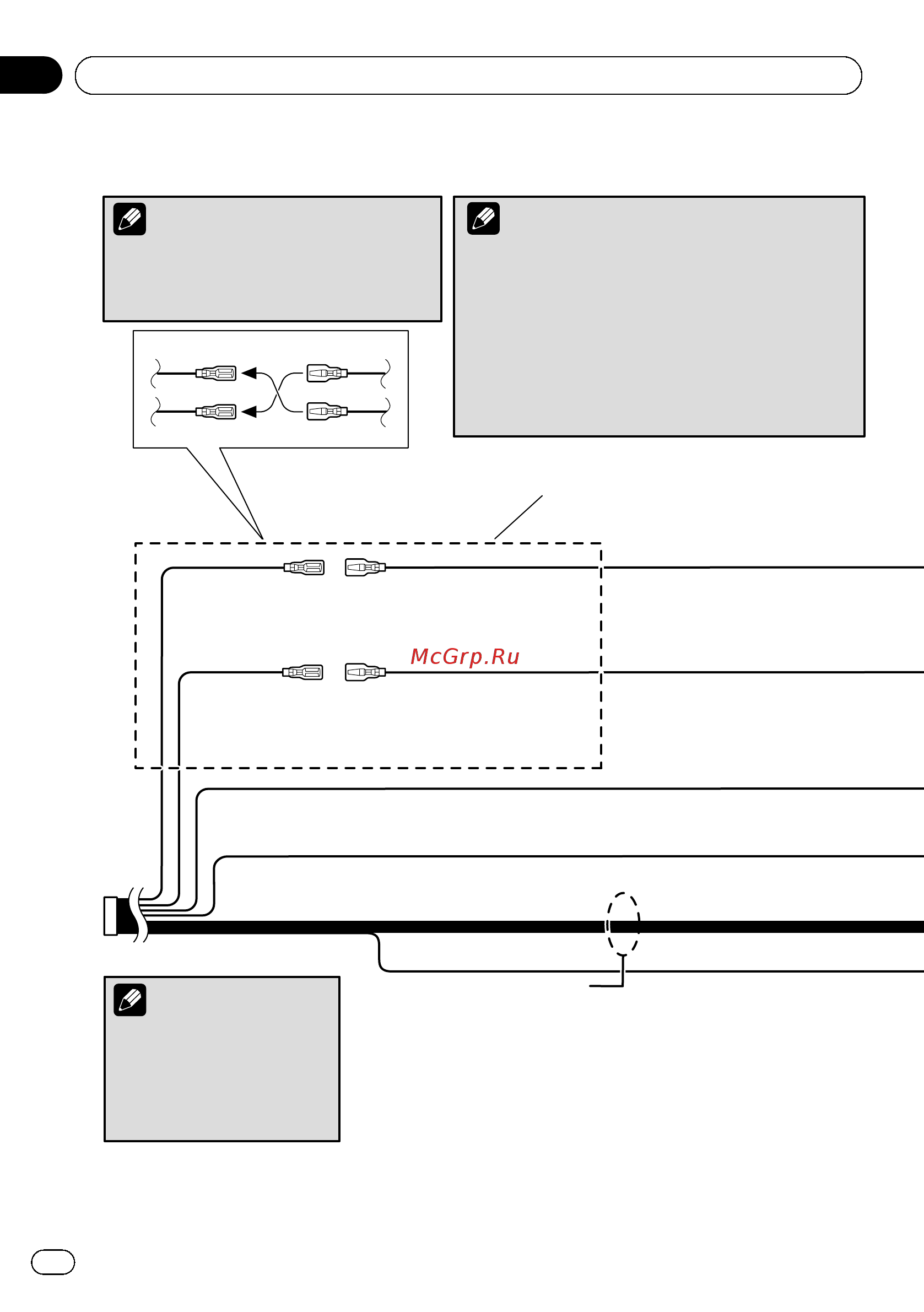

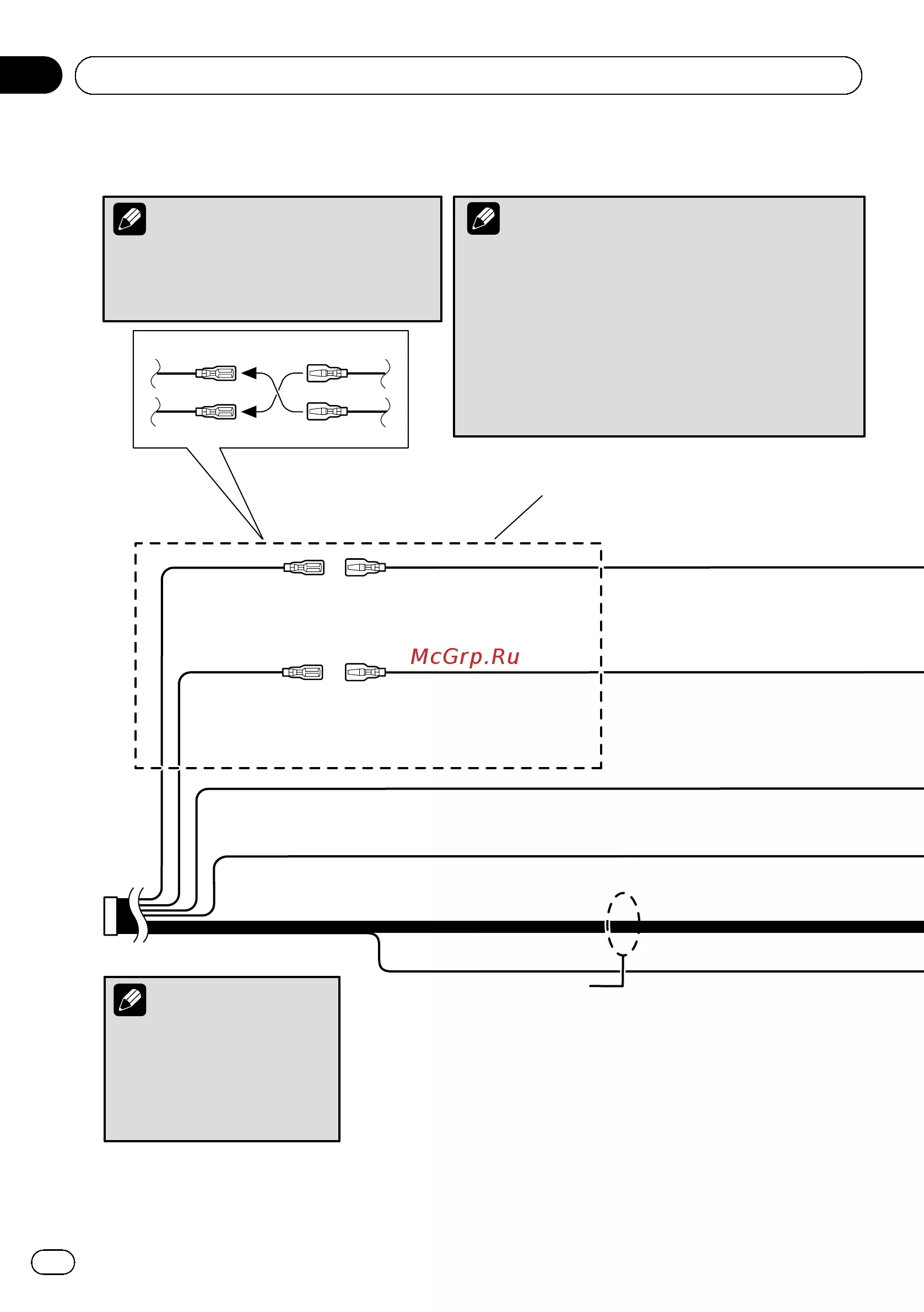

Black plate (39,1)
Remarque
La position de la broche du connecteur ISO varie en
fonction des types de véhicules. Connectez *6 et *7
lorsque la broche 5 est du type commande
d’antenne. Dans les autres types de véhicules, ne
jamais connecter *6 et *7.
Jaune/noir (MUTE)
Si vous utilisez un équipement avec une fonction
silence, connectez cet équipement sur le fil Audio Mute.
Dans le cas contraire, ne rien connecter sur ce fil.
Cordon d’alimentation
La source audio sera coupée ou atténuée, alors que les sons
suivants ne seront ni coupés ni atténués. Pour en savoir plus,
reportez-vous au Manuel de fonctionnement.
— Guidage vocal de la navigation
— La tonalité de sonnerie entrante et la voix entrante du
téléphone portable connecté à ce produit via la technologie
sans fil Bluetooth
Ce produit
Fusible (10 A)
Bleu/blanc (*6)
Bleu/blanc (*7)
Vers la borne de commande de relais
de l’antenne automatique ou la borne
de commande d’alimentation de
l’amplificateur d’antenne
(300 mA 12 VCC max.).
Alimentation
<CRD4805-A>39
Fr
39
Section
Français
02
Connexion
