![Pioneer SPH-DA120 [23/212] Before installing this product](/views2/1464649/page23/bg17.png)
Black plate (23,1)
Trim ring* Extraction Key
(2 pcs.)
Before installing this product
1 Remove the trim ring.
Extend top and bottom of the trim ring out-
wards to remove the trim ring.
1
1 Trim ring
2 Insert the supplied extraction keys into
both sides of the unit until they click into
place.
3 Pull the unit out of the holder.
1
1 Extraction key

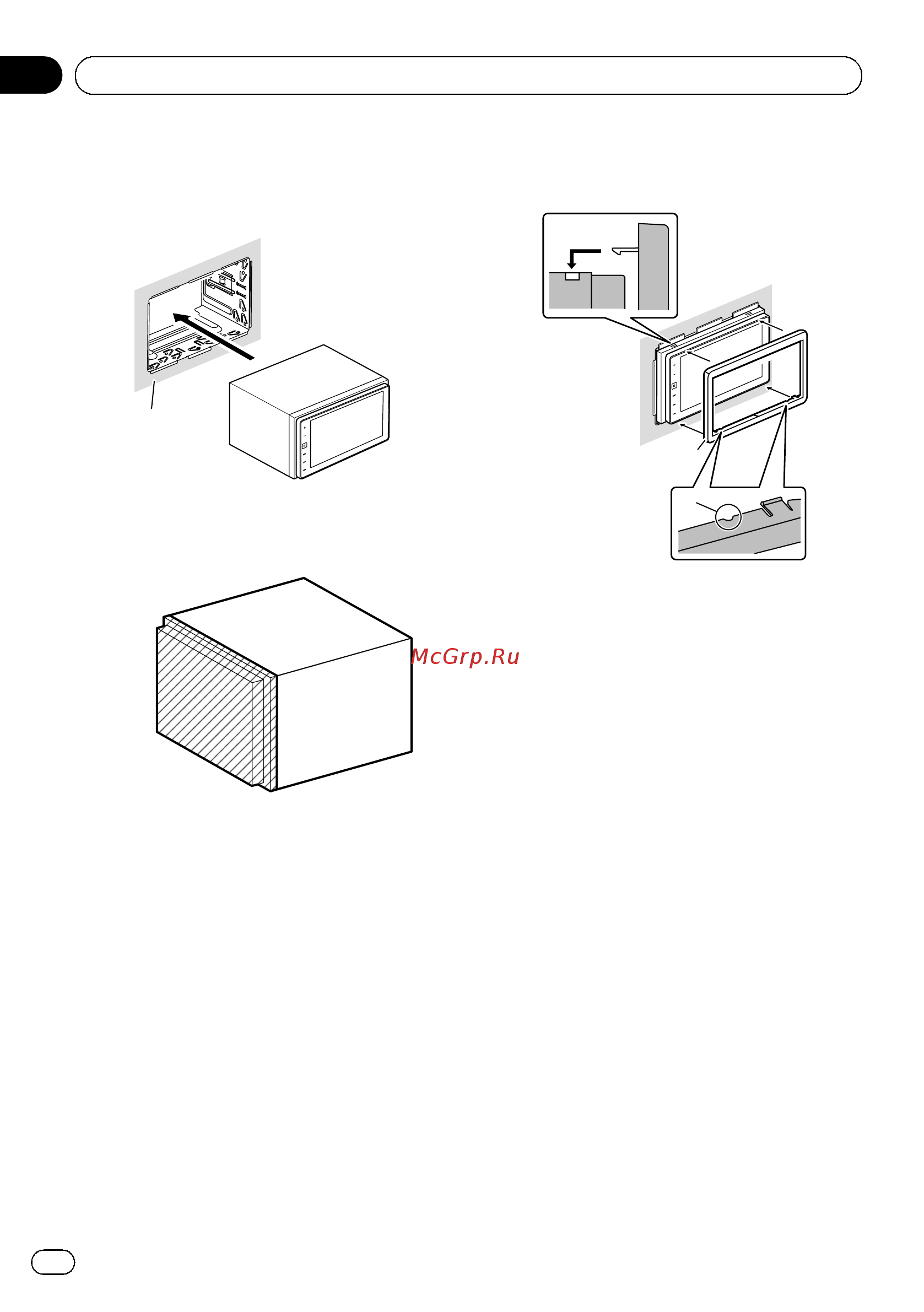

Installation with the holder
1 Install the holder into the dashboard.
2 Secure the mounting sleeve by using a
screwdriver to bend the metal tabs (90°)
into place.
1
2
<CRD4805-A>23
Engb
23
English
Section
03
Installation
