![Pioneer SPH-DA120 [84/212] Prima di installare questo prodotto](/views2/1464649/page84/bg54.png)
Black plate (84,1)
! I cavi non devono coprire la zona illustrata
nella figura sotto. Ciò è necessario per con-
sentire agli amplificatori di dissipare il calo-
re.
Non coprire questa zona.

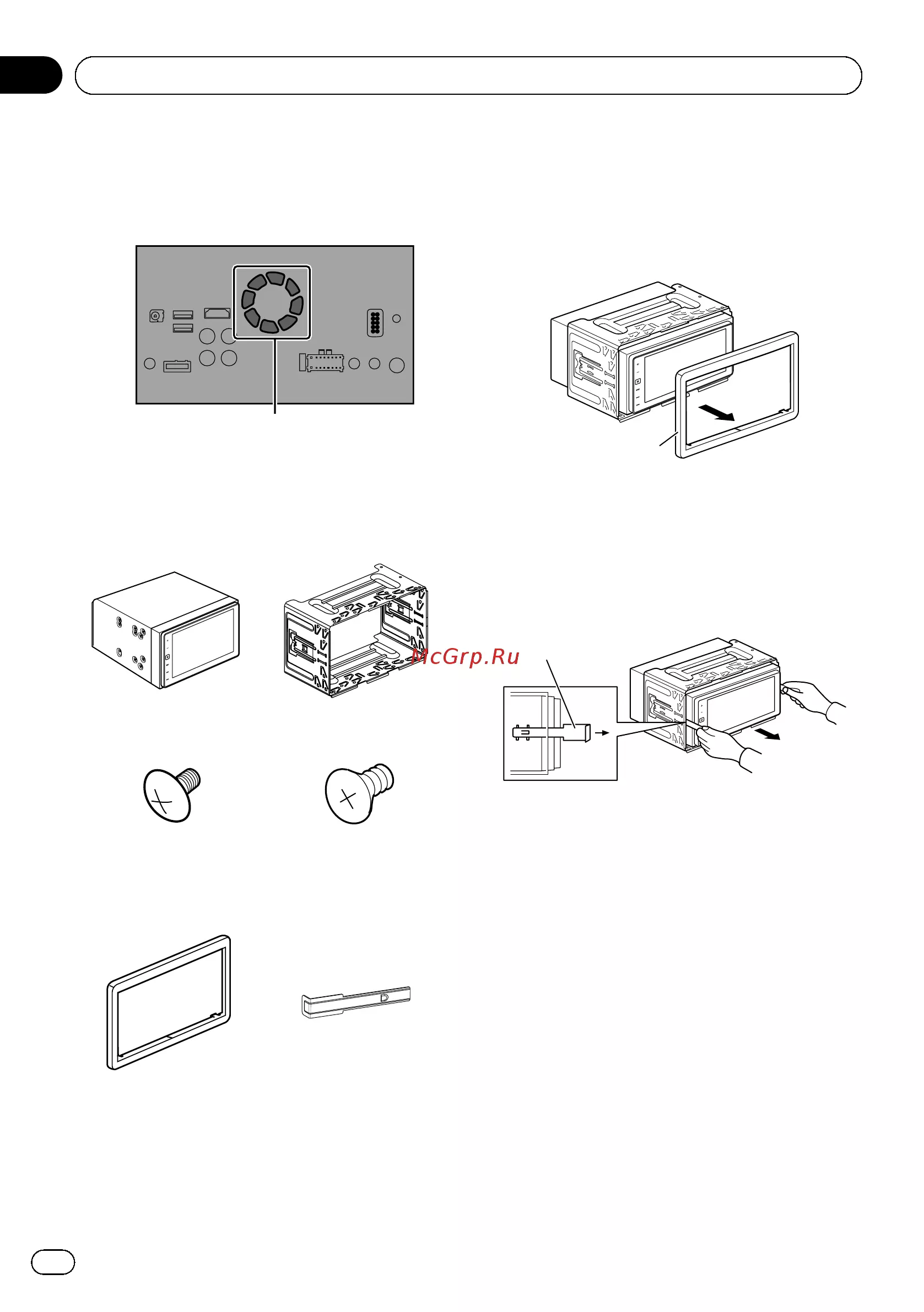

Parti in dotazione
Le parti contrassegnate con (*) sono pre-in-
stallate.
Questo prodotto Supporto*
Vite a testa tonda
(5 mm × 8 mm)
(6 pezzi)
Vite a testa piatta
(5 mm × 9 mm)
(6 pezzi)
Cornice di finitura* Chiave di estrazione
(2 pezzi)
Prima di installare questo prodotto
1 Rimuovere la cornice di finitura.
Per rimuovere la cornice di finitura occorre ti-
rarne verso l’esterno le parti superiore e infe-
riore.
1
1 Cornice di finitura
2 Inserire le chiavi di estrazione fornite in
entrambi i lati dell’unità fino a quando si
saranno fissate con un clic.
3 Estrarre l’unità dal supporto.
1
1 Chiave di estrazione

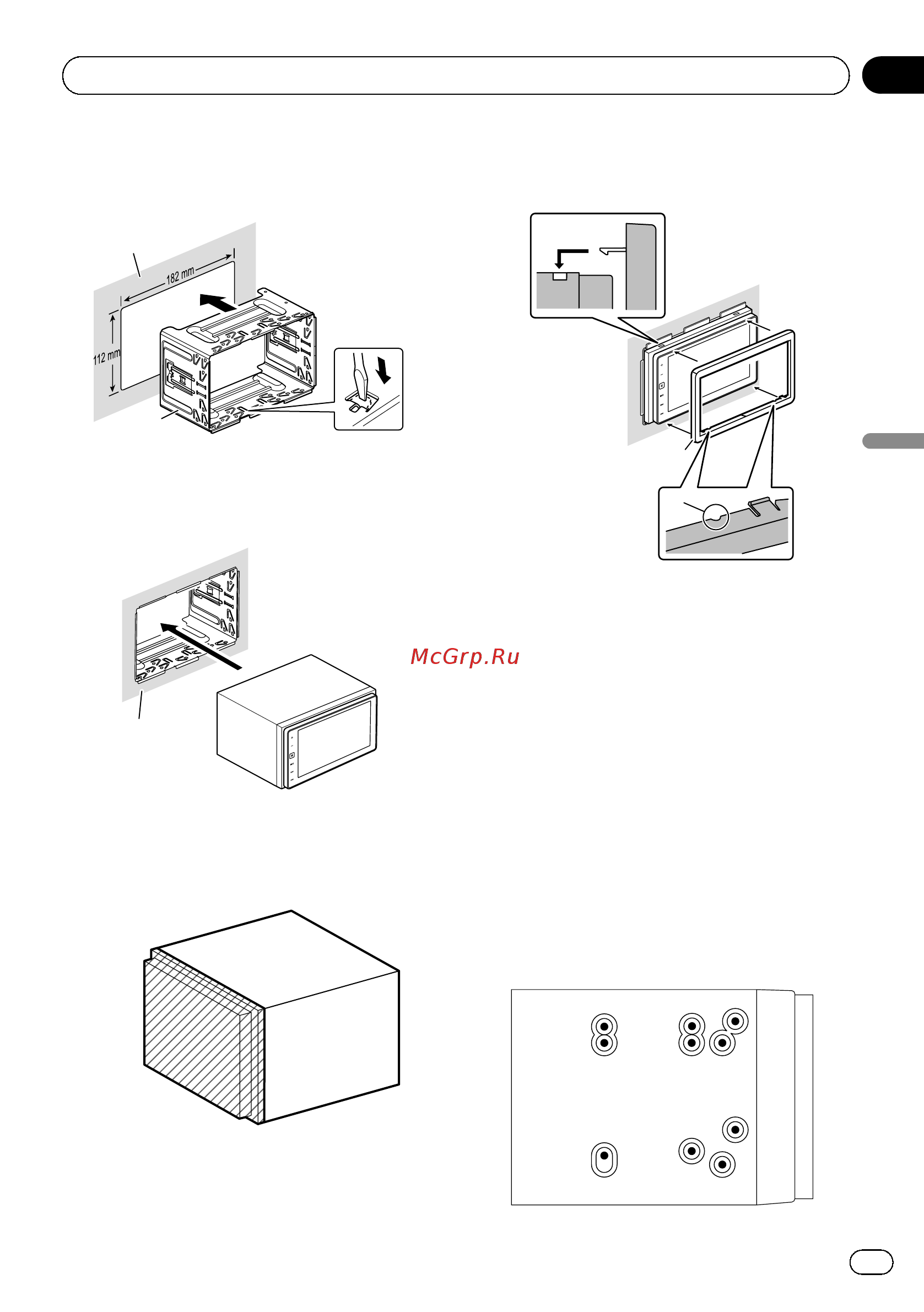

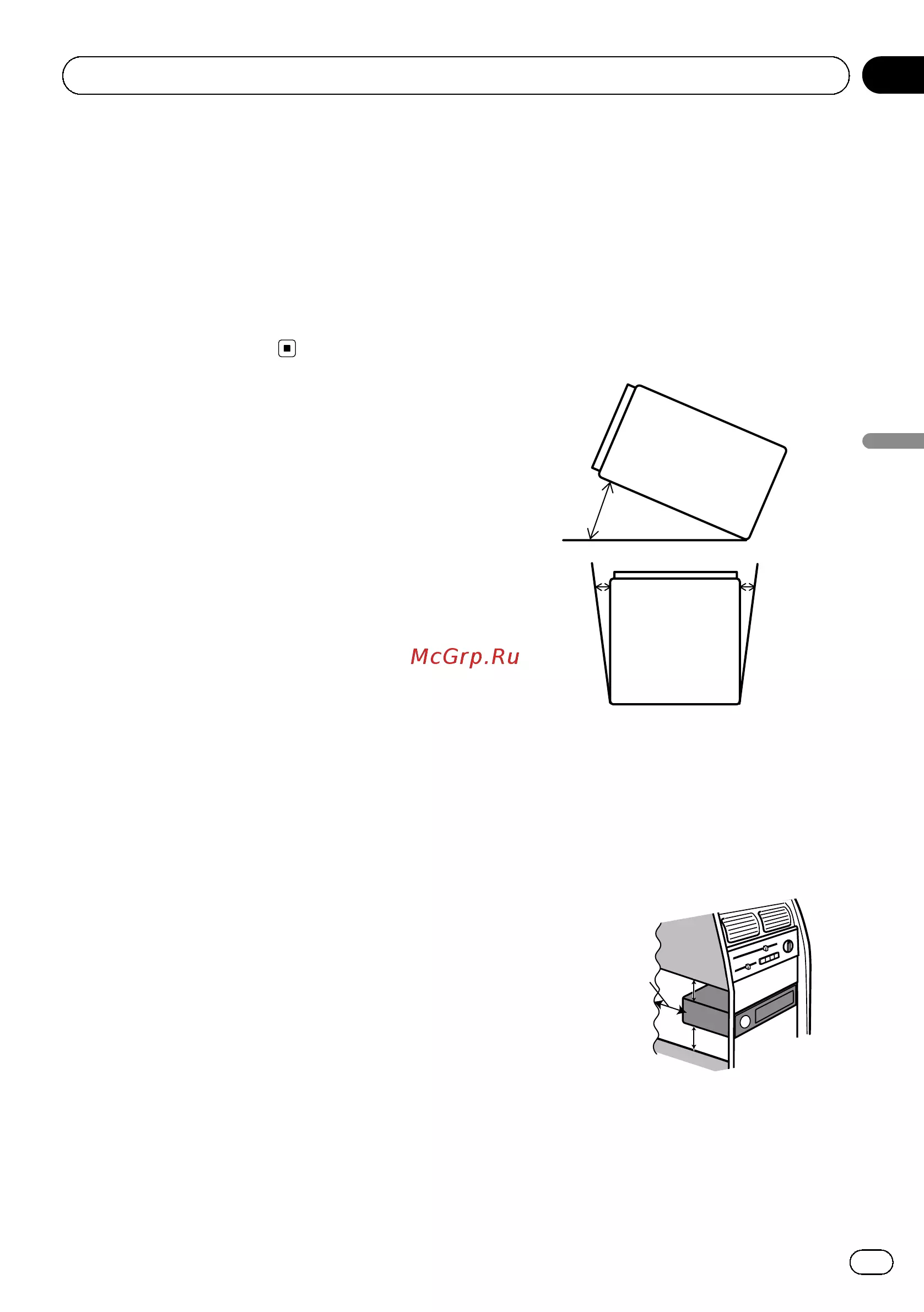

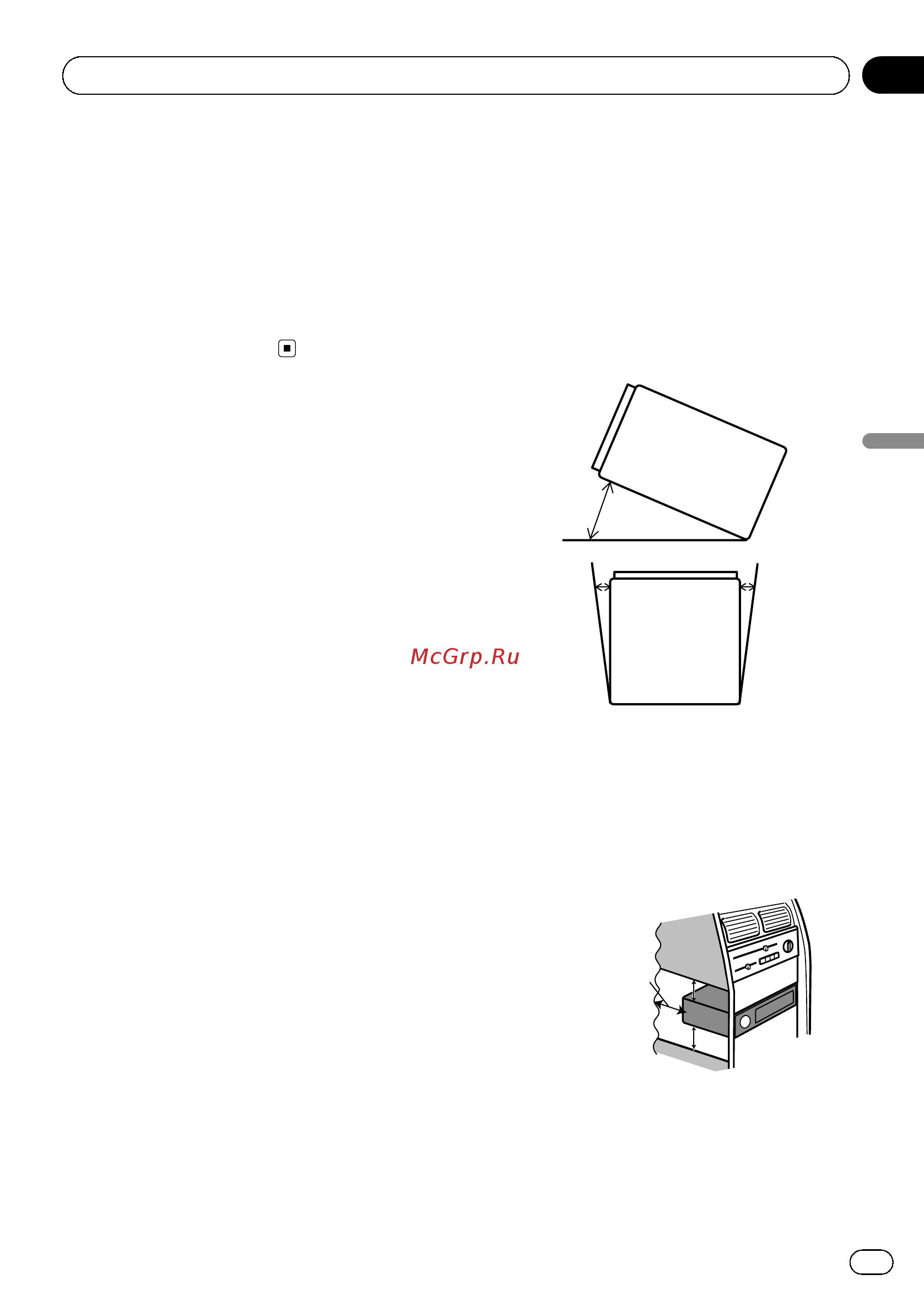

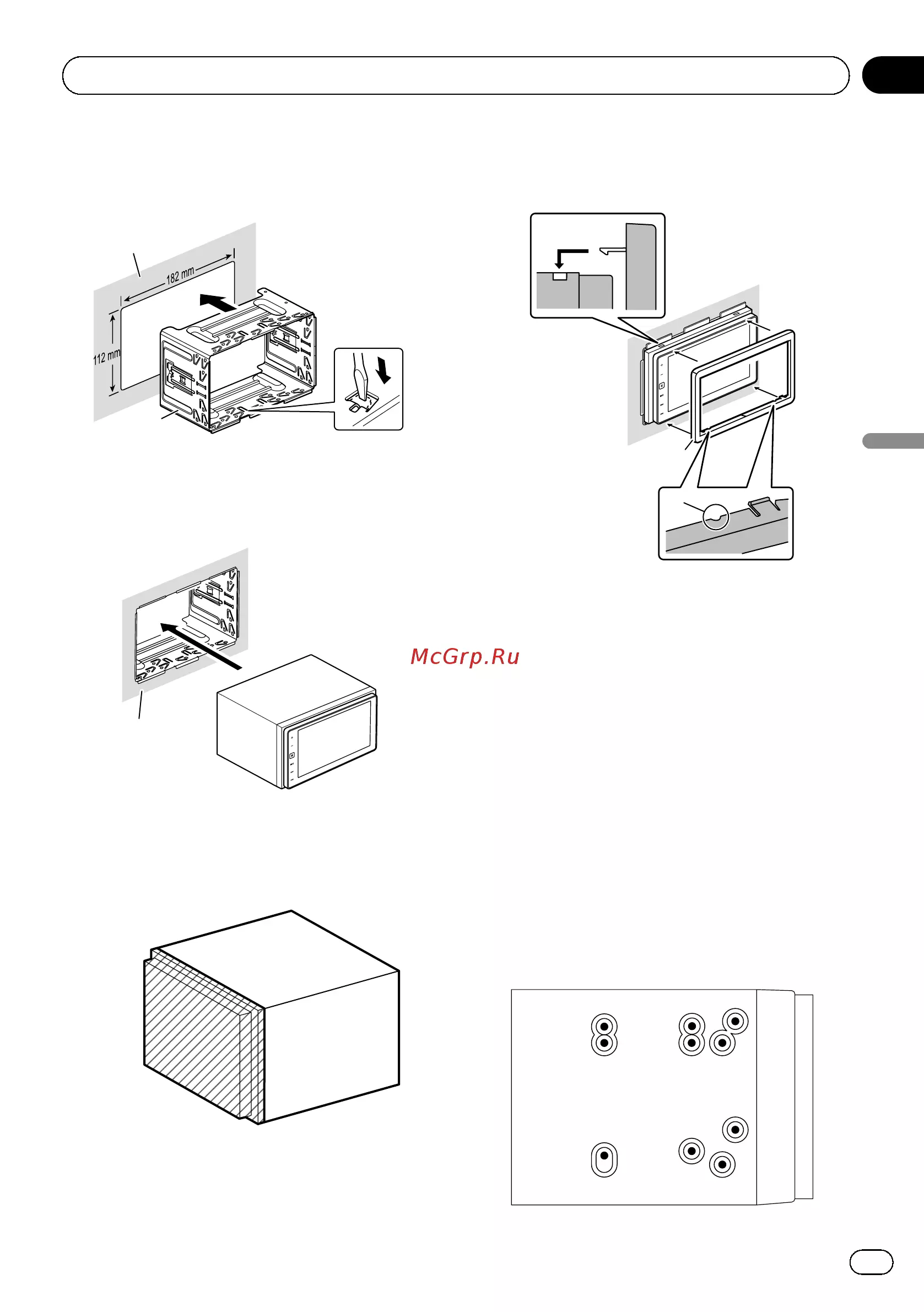

Installazione con il supporto
1 Installare il supporto nel cruscotto.
<CRD4805-A>84
It
84
Sezione
03
Installazione
