11
EUCERAMIC: ТЕХНИЧЕСКОЕ РУКОВОДСТВО Версия 0113
Кроме того, излучатели серии IND HE имеют специальные дефлекторы,
которые возвращают отработанные продукты сгорания обратно к камере
смешения, за счет чего увеличивается турбулентность воздуха и
улучшается стехиометрическое соотношение газо-воздушной смеси. Это
ведет к равномерному горению смеси на перфорированных пластинах и
таким образом к оптимизации процесса сгорания.

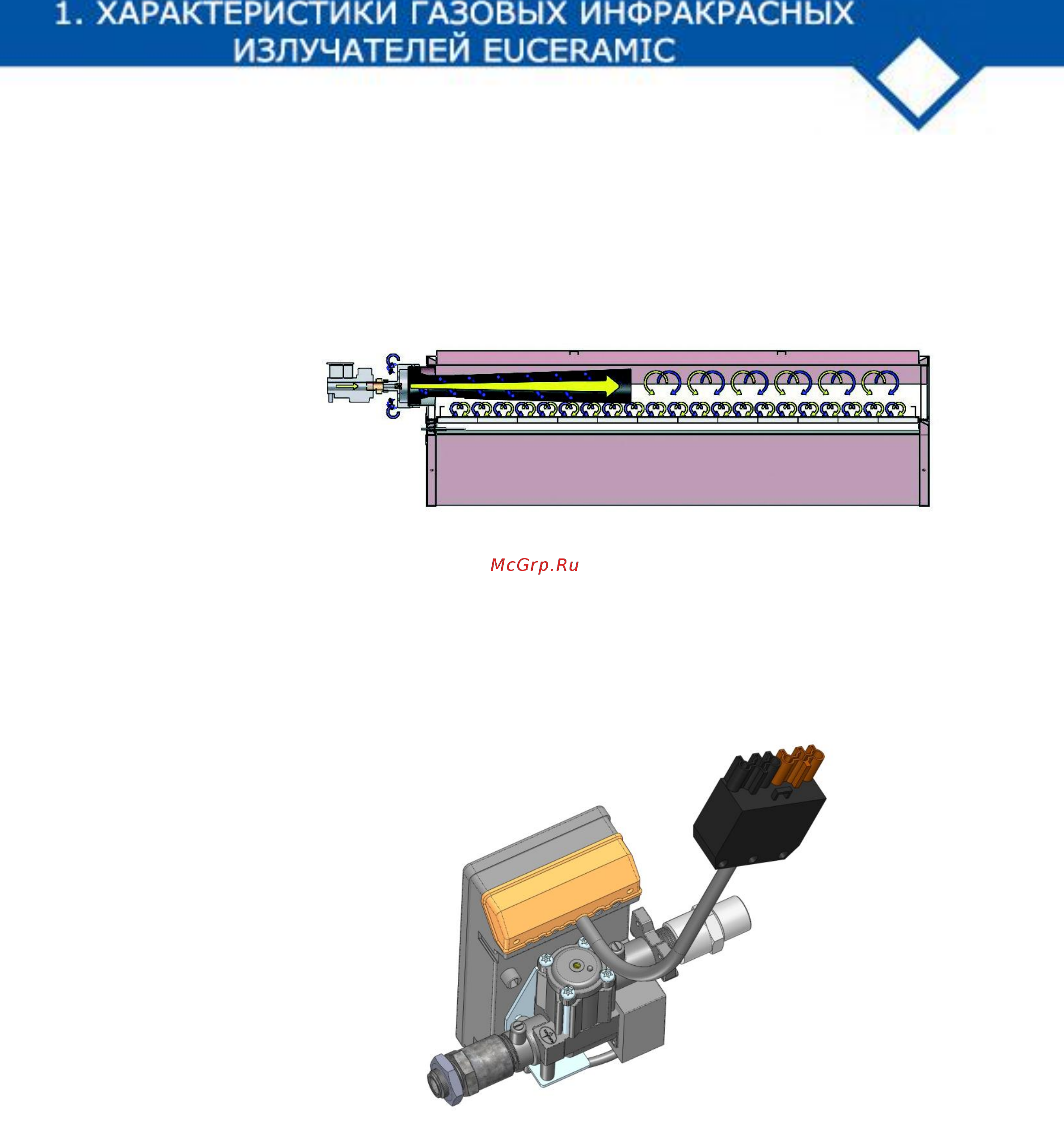

Рисунок 1.4
Камера смешения
ГАЗОВЫЙ КЛАПАН И КОНТРОЛЛЕР ПЛАМЕНИ
Контроллер пламени напрямую соединен с газовым клапанов и группой
электродов. Электрическое соединение с самим излучателем
производится с помощью единственного разъема. Газовый клапан
оснащен стабилизатором пламени, который позволяет регулировать
давление газа на сопло.
Рисунок 1.5
Газовый клапан и
контроллер пламени
Nordgas
РЕФЛЕКТОРЫ
В излучателях серии IND HE используется рефлекторы из нержавеющей
стали с зеркальным покрытием, а в излучателях серии IND ECO –
рефлекторы из алюминированной нержавеющей стали. Излучатели HE
отличаются от моделей серии ECO наличием дефлектора, направляющего
дымовые газы вокруг камеры смешения для подогрева камеры, что
увеличивает турбулентность воздуха внутри камеры. Таким образом,
газовоздушная смесь достигает оптимального стехиометрического
соотношения.
Официальный дилер ООО "Янгаз"
8(8452)250-880 info@yangaz.ru
http://карлиуклима.рф
