EUCERAMIC: Руководство по эксплуатации Версия 0113

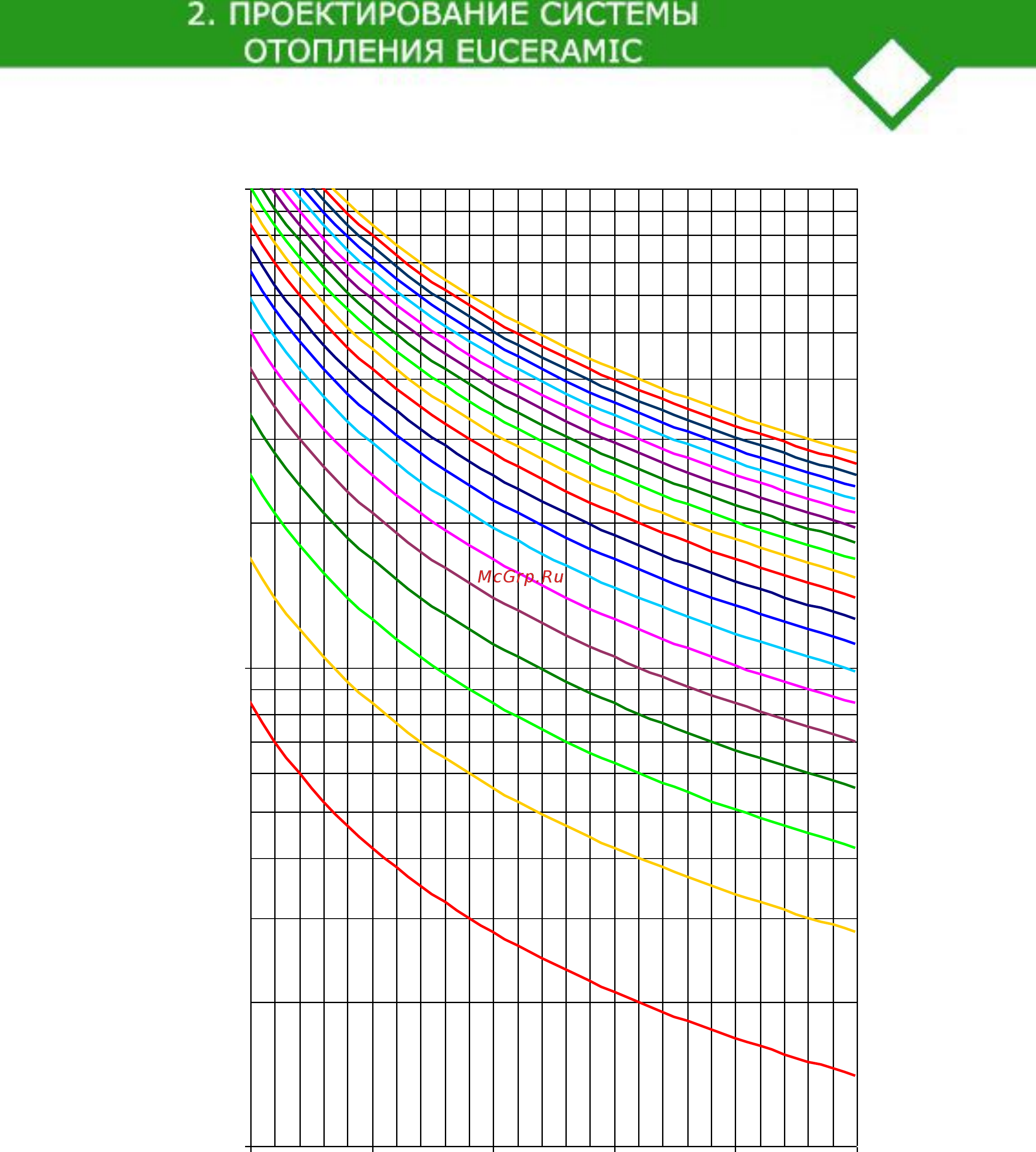

Рисунок 2.7
Тепловая мощность оборудования
[кВт] с учетом разницы температур ∆T
[°C] и площади обогрева [м
2
]
инфракрасными излучателями EUCERAMIC
(локальный обогрев)
12 кВт
24 кВт
36 кВт
48 кВт
60 кВт
72 кВт
84 кВт
96 кВт
108 кВт
120 кВт
132 кВт
144 кВт
156 кВт
168 кВт
180 кВт
192 кВт
204 кВт
216 кВт
228 кВт
240 кВт
10
100
1000
5 10 15 20 25 30
DT [°C]
Площадь обогрева [м
2
]
Официальный дилер ООО "Янгаз"
8(8452)250-880 info@yangaz.ru
http://карлиуклима.рф
