EUCERAMIC: ТЕХНИЧЕСКОЕ РУКОВОДСТВО Версия 0113

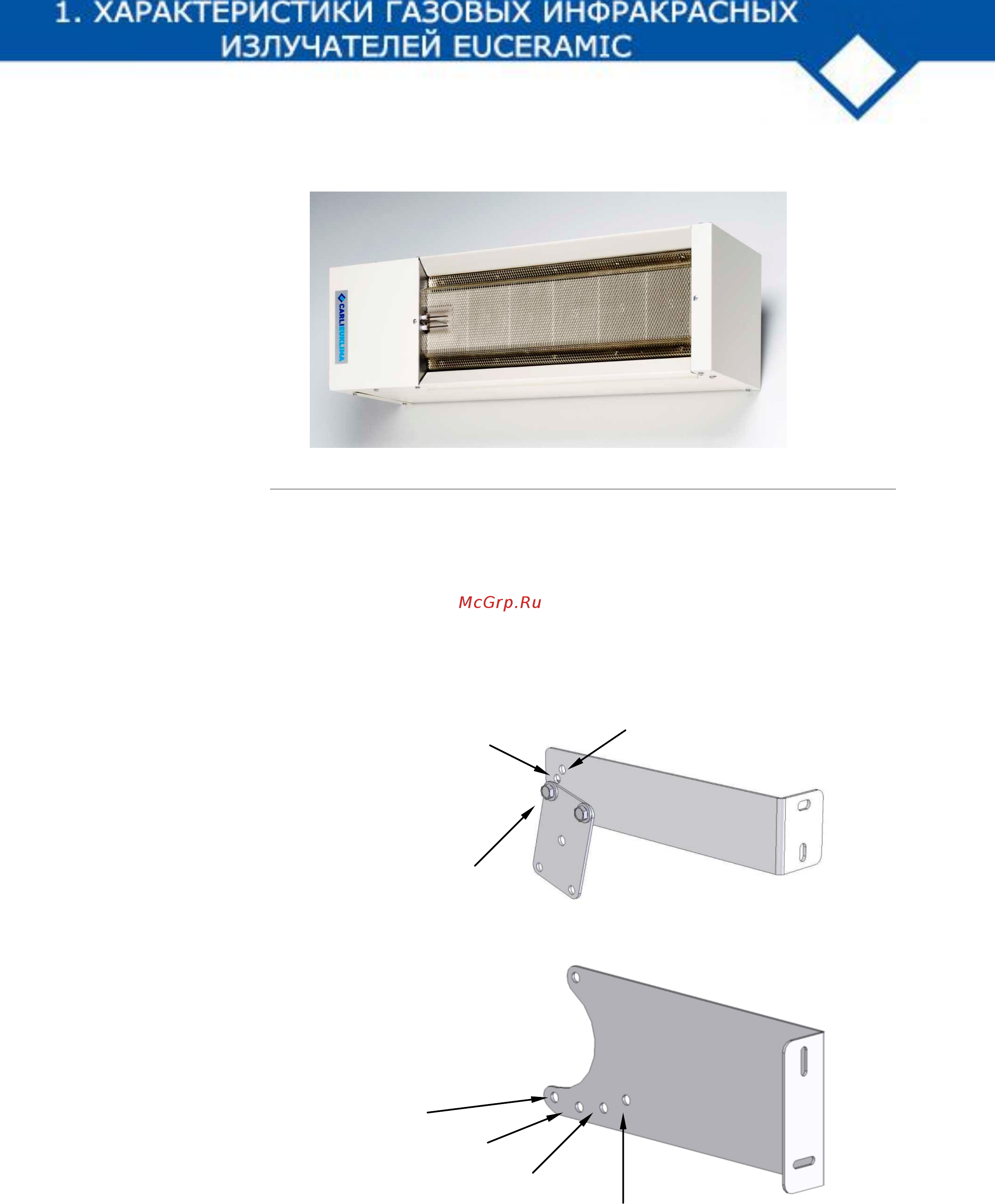

Рисунок 1.7
Излучатель серии CU
КРОНШТЕЙНЫ
Возможность регулировать кронштейны обеспечивает гибкость в
вопросах монтажа излучателей и гарантирует точное направление
теплового излучения в зону обогрева.
Углы наклона при настенном монтаже (0°, 15°, 30° и 45°).
Рисунок 1.8а
Кронштейны для
настенного монтажа,
для моделей ECO и CULTO
Рисунок 1.8б
Кронштейны для
настенного монтажа,
для моделей HE
Угол 45°
Угол 30°
Угол 15°
Угол 0°
Угол 15°
Угол 30°
Угол 45°
Официальный дилер ООО "Янгаз"
8(8452)250-880 info@yangaz.ru
http://карлиуклима.рф
