10
EUCERAMIC: ТЕХНИЧЕСКОЕ РУКОВОДСТВО Версия 0113
Процесс сгорания газовоздушной смеси происходит в 2-х мм на
поверхности керамических пластин внутри микроскопических каналов.
Тепло, образующееся в результате сгорания газовоздушной смеси,
направляется от перфорированных пластин посредством излучения в
зону обогрева. Быстрый теплообмен ведет к тому, что процесс сгорания
происходит при более низких температурах. В результате выделяется
меньше NO
x
.
Благодаря данной технологии, горелки с перфорированными пластинами
считаются экологичным оборудованием. Внешняя поверхность
перфорированных пластин достигает температуры около 1000°C, а
внутренняя, касающаяся непосредственно камеры смешения, напротив,
имеет температуру около 100°C. Такая разница температур показывает
высокий уровень изоляции микроперфорированной керамики. Низкая
температура внутренней поверхности керамических пластин также
позволяет использовать так называемые "сложные" газы.

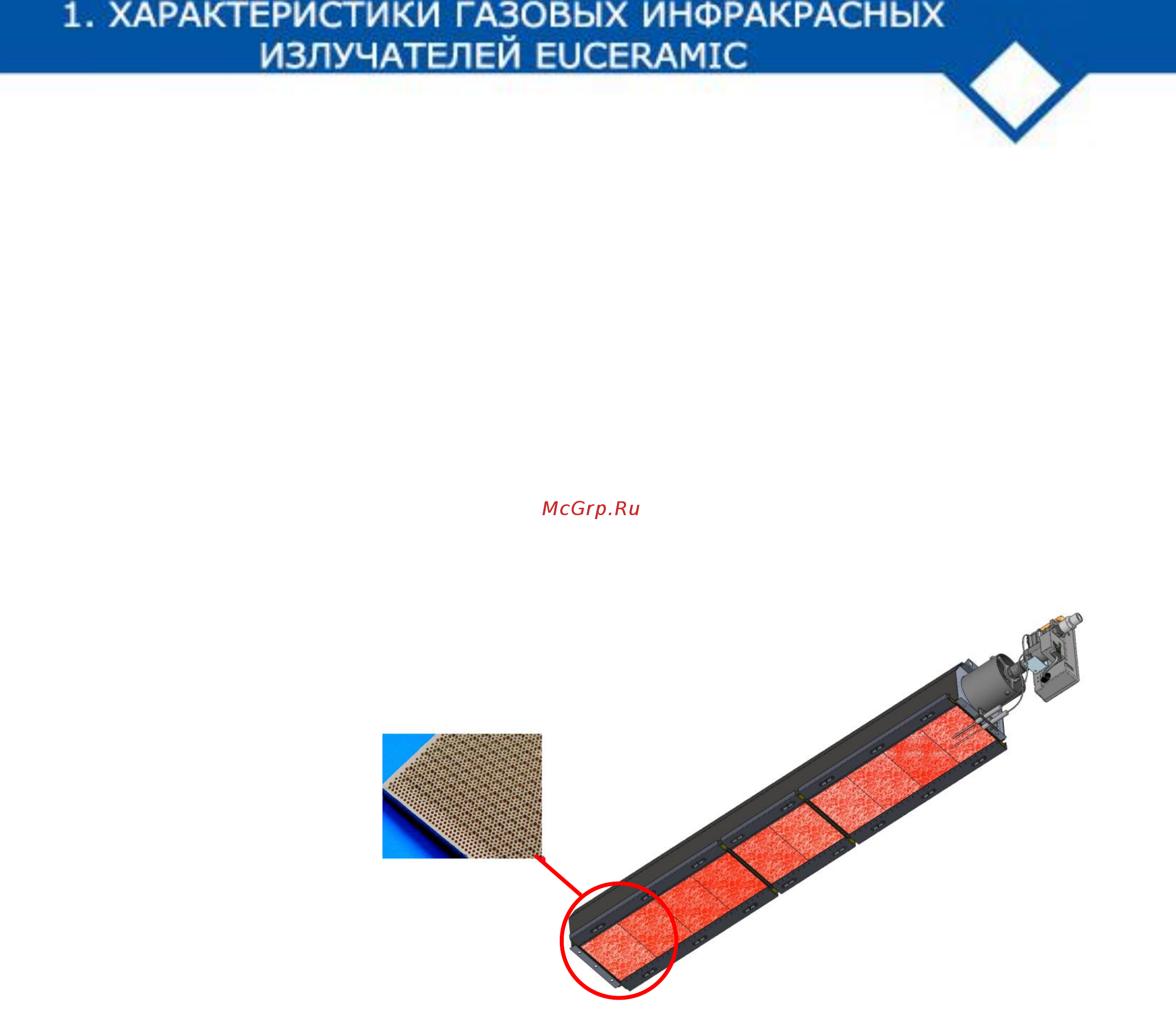

Рисунок 1.3
Горелка с керамическими
пластинами
КАМЕРА СМЕШЕНИЯ
Качественное смешивание газа с воздухом – важный элемент увеличения
мощности излучателя. Чем более оптимально соотношение газ-воздух
(стехиометрическое соотношение), тем выше мощность излучения.
Излучатель EUCERAMIC имеет данную особенность благодаря уникальной
камере смешения, в которую с помощью сопла и трубки смешения
подается необходимое (определенное) количество газа, который
благодаря эффекту Вентури смешивается с воздухом с целью достижения
оптимального соотношения газ-воздух.
Официальный дилер ООО "Янгаз"
8(8452)250-880 info@yangaz.ru
http://карлиуклима.рф
