14
EUCERAMIC: ТЕХНИЧЕСКОЕ РУКОВОДСТВО Версия 0113
СФЕРИЧЕСКИЙ ДАТЧИК
Датчик температуры обеспечивает возможность
постоянного контроля температуры в помещении
(температуры комфорта), которая создается
инфракрасными излучателями. Эта температура
является средней от температуры воздуха и
температуры излучения. Датчик температуры
позволяет оптимально регулировать работу
излучателей. Благодаря небольшим размерам и
герметичности пластмассового корпуса датчика,
его можно устанавливать в любом месте
помещения.

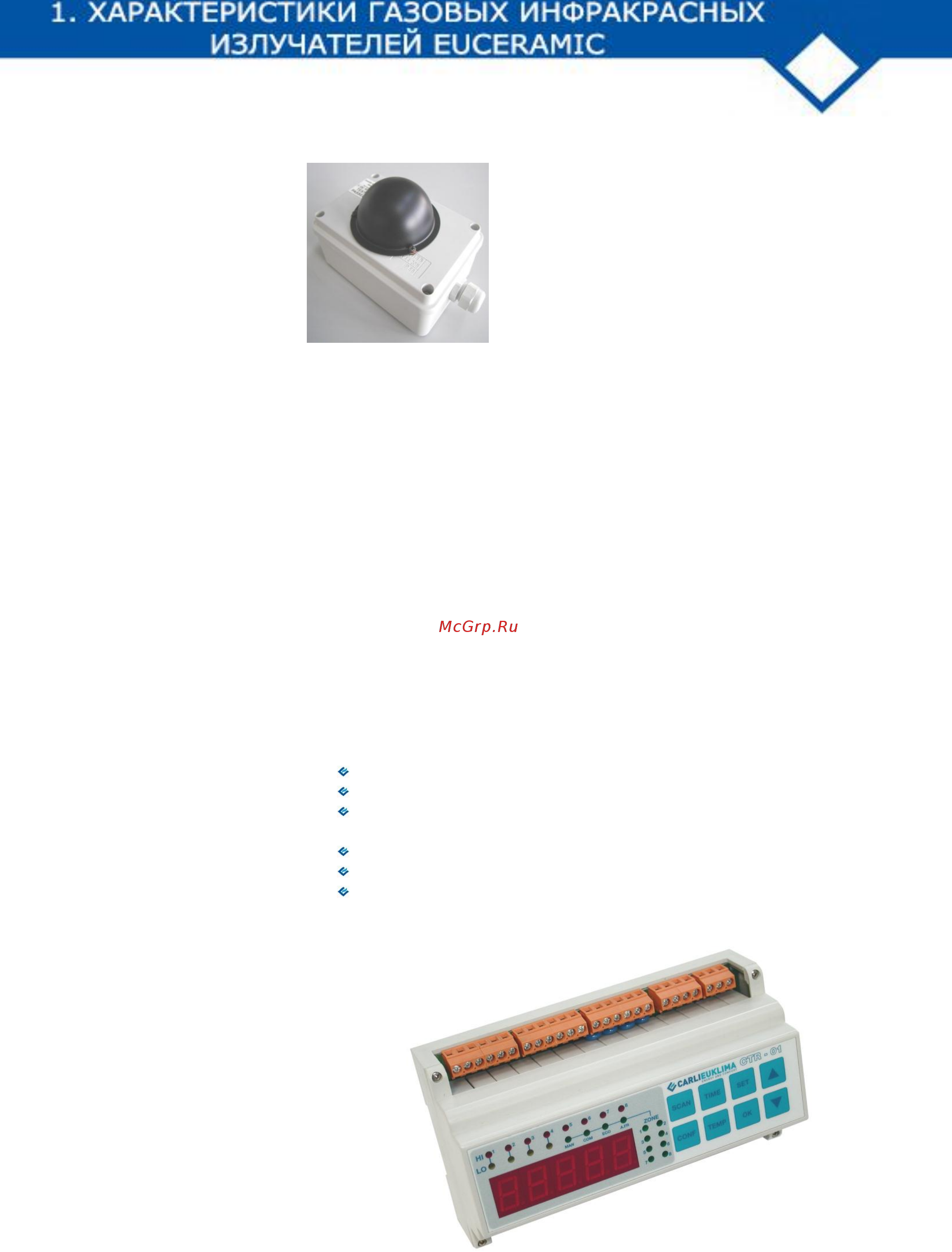

Рисунок 1.9
Датчик температуры
СИСТЕМЫ УПРАВЛЕНИЯ
Управление работой инфракрасного излучателя EUCERAMIC может
осуществляться с помощью обычного термостата в ручном режиме, либо с
помощью климатического контроллера в автоматическом режиме.
При необходимости доступна компьютерная система управления на базе
карты интерфейса Microcontrol и программного обеспечения "Heating
Control Software", разработанная и поставляемая CARLIEUKLIMA S.p.A.
КЛИМАТИЧЕСКИЙ КОНТРОЛЛЕР
В «Локальной» версии управление инфракрасными излучателями
выполняется с помощью программируемого термостата, разработанного
для удовлетворения любых рабочих потребностей.
Пульт управления CTR-01/EU1 – устройство для управления максимум 8
зонами в различных температурных и временных диапазонах.
Корпус с 9 рядными клеммами, с креплением на DIN-рейку, позволяет
гибко интегрировать пульт в любую панель управления.
Различные световые индикаторы позволяют контролировать в реальном
времени:
режим работы инфракрасного излучателя
активные зоны
уровень температуры в активных зонах.
Сегментный дисплей циклически отображает:
день недели
время
текущую температуру в каждой активной зоне.
Недельное программирование и установка отдельных параметров легко
выполняется с помощью 8 клавиш.
Рисунок 1.10
Пункт управления
CTR-01/EU1
