39
EUCERAMIC: Руководство по эксплуатации Версия 0113
3.7 УСТАНОВКА ГАЗОВОГО КЛАПАНА “NORDGAS”
(только для моделей с электронным розжигом)
Следуйте приведенным ниже инструкциям, чтобы подключить газовый
клапан к излучателю.
ВНИМАНИЕ: подсоединение осуществляется перед подключением
излучателя к электрической сети и газопроводу. Данные работы
должны проводиться квалифицированными специалистами.
ПРОЦЕДУРА УСТАНОВКИ ГАЗОВОГО КЛАПАНА:
Распакуйте излучатель и газовый клапан (по уничтожению упаковочных
материалов см. указания в разделе 4.6).
ВНИМАНИЕ: не оказывайте давление и другие механические
воздействия на клапан и область соединения клапана с
излучателем.
Подсоедините клапан к держателю сопла. Закрепите соединение с
помощью двух гаечных ключей, не повредив другие комплектующие.
Выведите провод заземления (желто-зеленый) на заземляющее
соединение (винт-стопорная шайба-гайка) на корпусе излучателя
(помечено символом заземления). Затените гайку ключом СH10.
Подсоедините группу электродов.
Подсоединение к электрической сети и газопроводу осуществляется в
соответствии с инструкциями в данном руководстве.
ВНИМАНИЕ: в процессе пуско-наладочных работ проверьте
герметичность всех газовых соединений, используя специальный
спрей, а также заземление.

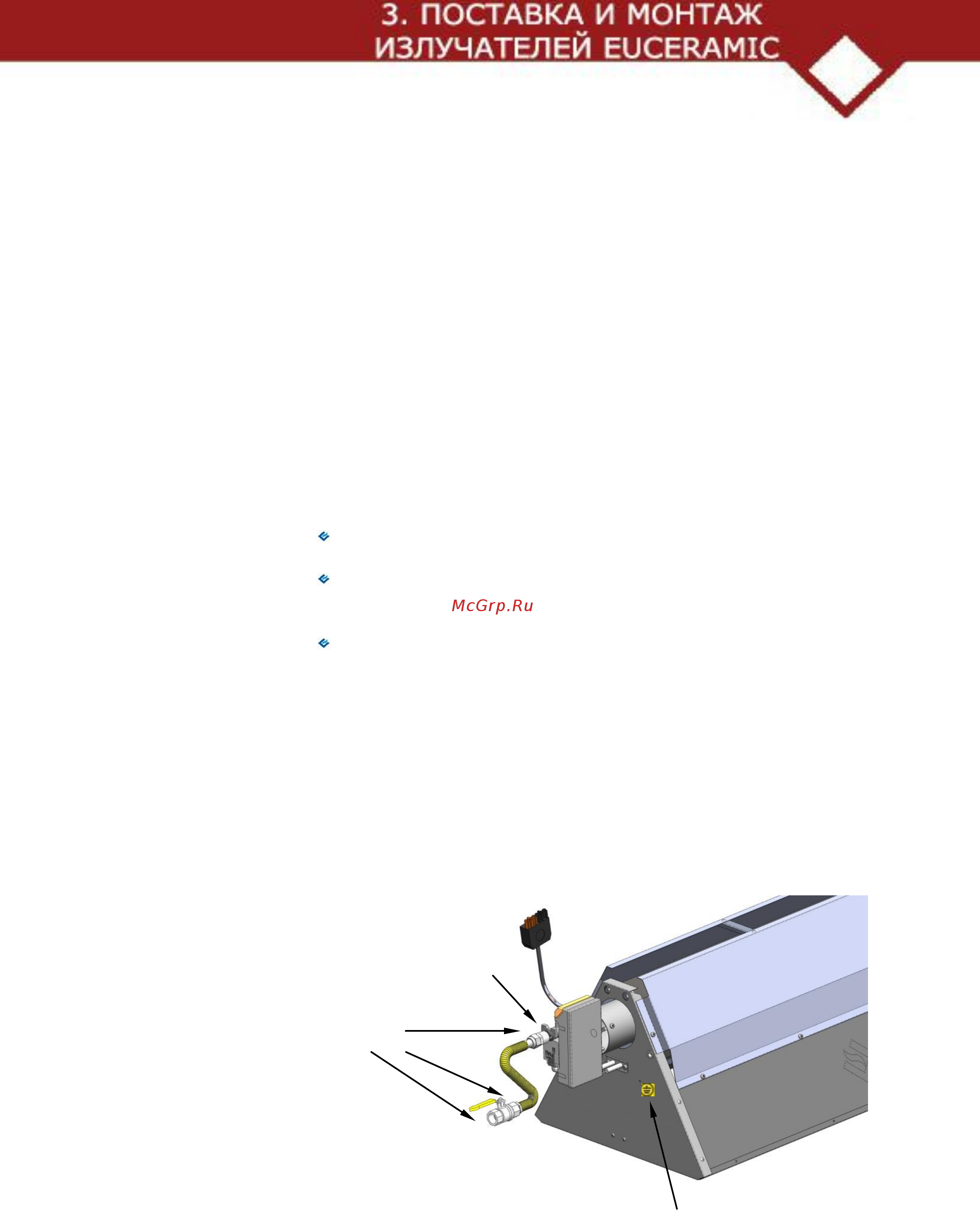

Рисунок 3.6
Проверка герметичности
газовых соединений
и заземления
Проверьте подключение
провода заземления к
точке заземления на
корпусе
Проверьте
герметичность
газовых содинений
Точка заземления
