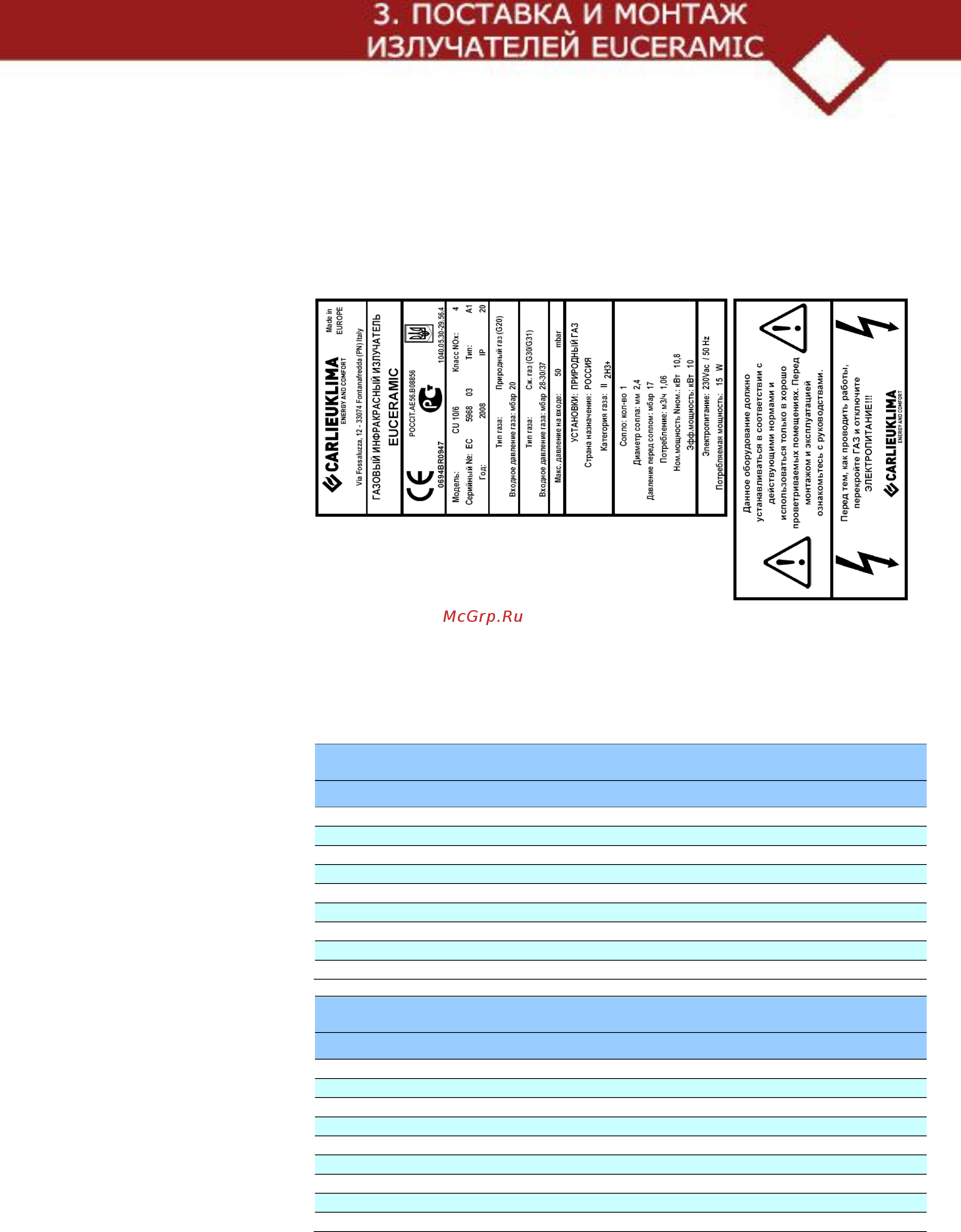

EUCERAMIC: Руководство по эксплуатации Версия 0113
3.1 ТАБЛИЧКА ТЕХНИЧЕСКИХ ДАННЫХ EUCERAMIC
Каждый излучатель маркируется табличкой технических данных, где
указывается все технические характеристики оборудования, уровень NO
x
,
а также класс защиты. Табличку технических данных, расположенную с
торцевой стороны излучателя, невозможно удалить (приведет к
повреждению).
Рисунок 3.1
Табличка технических
данных
3.2 РАЗМЕРЫ И ВЕС УПАКОВКИ
В Таблице 3.1 показаны размеры и вес упаковки инфракрасных
излучателей EUCERAMIC.
Таблица 3.1 Размеры и вес упаковки
РАЗМЕРЫ
УПАКОВКА ИЗЛУЧАТЕЛЕЙ
Серия IND ECO
Максимальные размеры [мм]
Вес [кг]
IND ECO 7/4
800 x 480 x 380
9,0
IND ECO 10/6
800 x 480 x 380
10,5
IND ECO 18/10
1400 x 480 x 380
13,5
IND ECO 22/12
1370 x 480 x 380
15,0
IND ECO 29/16
1700 x 480 x 380
18,0
IND ECO 44/12+12
1700 x780 x 380
26,0
IND ECO 58/16+16
1700 x 780 x 380
32,0
IND ECO M 7/4
1000 x 480 x 380
8,0
IND ECO M 10/6
1000 x 480 x 380
9,5
РАЗМЕРЫ
УПАКОВКА ИЗЛУЧАТЕЛЕЙ
Серия IND HE
Максимальные размеры [мм]
Вес [кг]
IND HE 7/4
800 x 480 x 380
13,0
IND HE 10/6
800 x 480 x 380
15,0
IND HE 18/10
1400 x 480 x 380
19,0
IND HE 22/12
1370 x 480 x 380
21,0
IND HE 29/16
1700 x 480 x 380
25,0
IND HE 44/12+12
1700 x780 x 380
37,0
IND HE 58/16+16
1700 x780 x 380
45,0
IND HE M 7/4
1000 x 480 x 380
12,0
IND HE M 10/6
1000 x 480 x 380
14,0
