42
EUCERAMIC: Руководство по эксплуатации Версия 0113

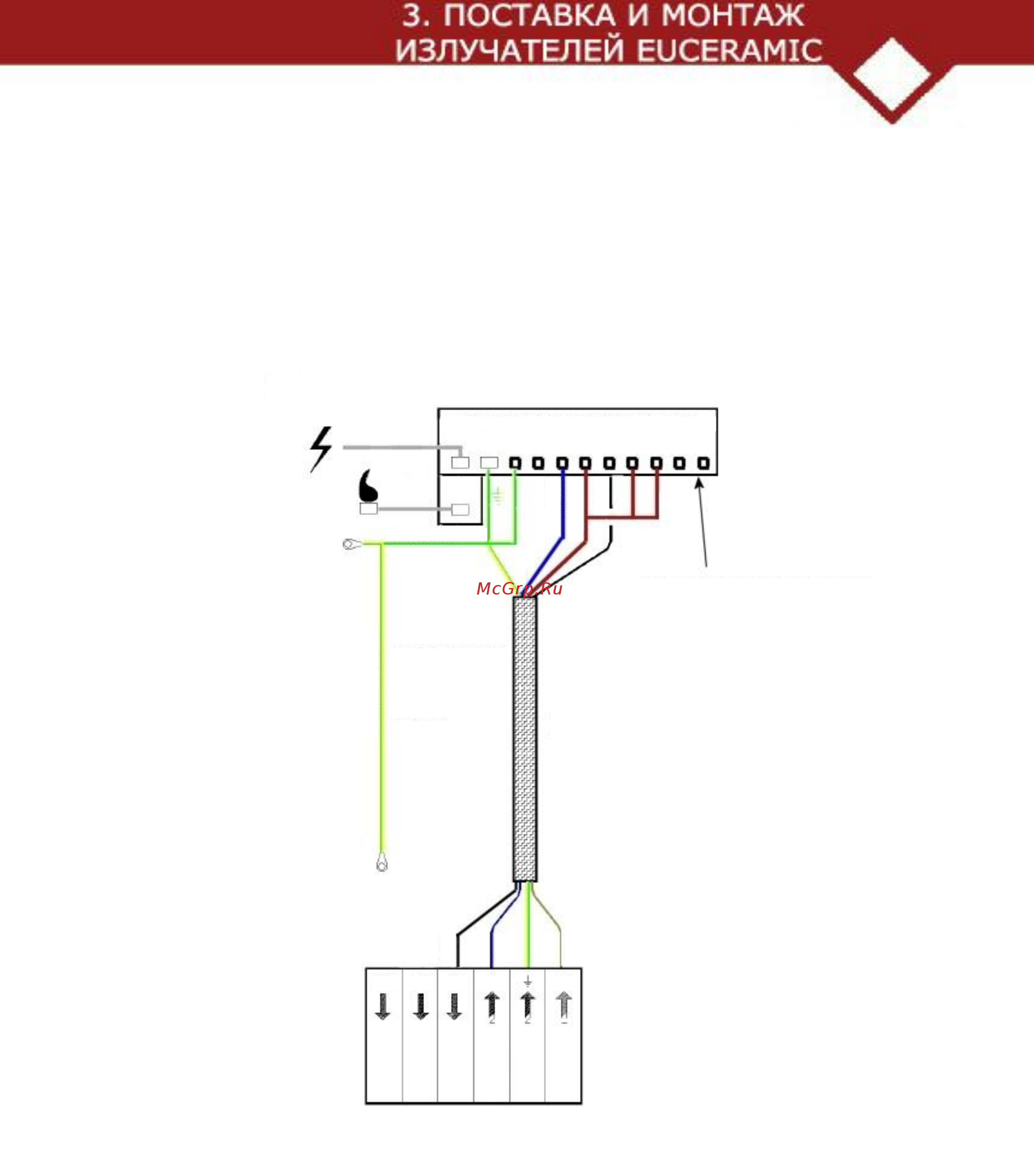

Рисунок 3.8
Электрическая схема
принципиальная с одним
газовым клапаном Nordgas
и контроллером пламени
Электрод розжига
Контроллер горения NORDGAS IMBA001
9 8 7 6 5 4 3 2 1
Электрод ионизации пламени
Фастон Ø 4 мм
L=250 мм
Провод
заземления
Ø 1 мм
Фастон Ø 4 мм
Рядная клемма с 9 разъемами на
контроллере горения
Термостойкий провод
4 x Ø 1 мм
L=250 мм
L=250 мм
Синий
Коричневый
Черный
Синий
Коричневый
Черный
ОШИБКА
НЕЙТРАЛЬ
ЗЕМЛЯ
ФАЗА
6-ПОЛЮСНЫЙ РАЗЪЕМ (ТИП F)
16 А – 400 В
S3
T2
T1
N
L1
