EUCERAMIC: Руководство по эксплуатации Версия 0113
Рисунок 2.6

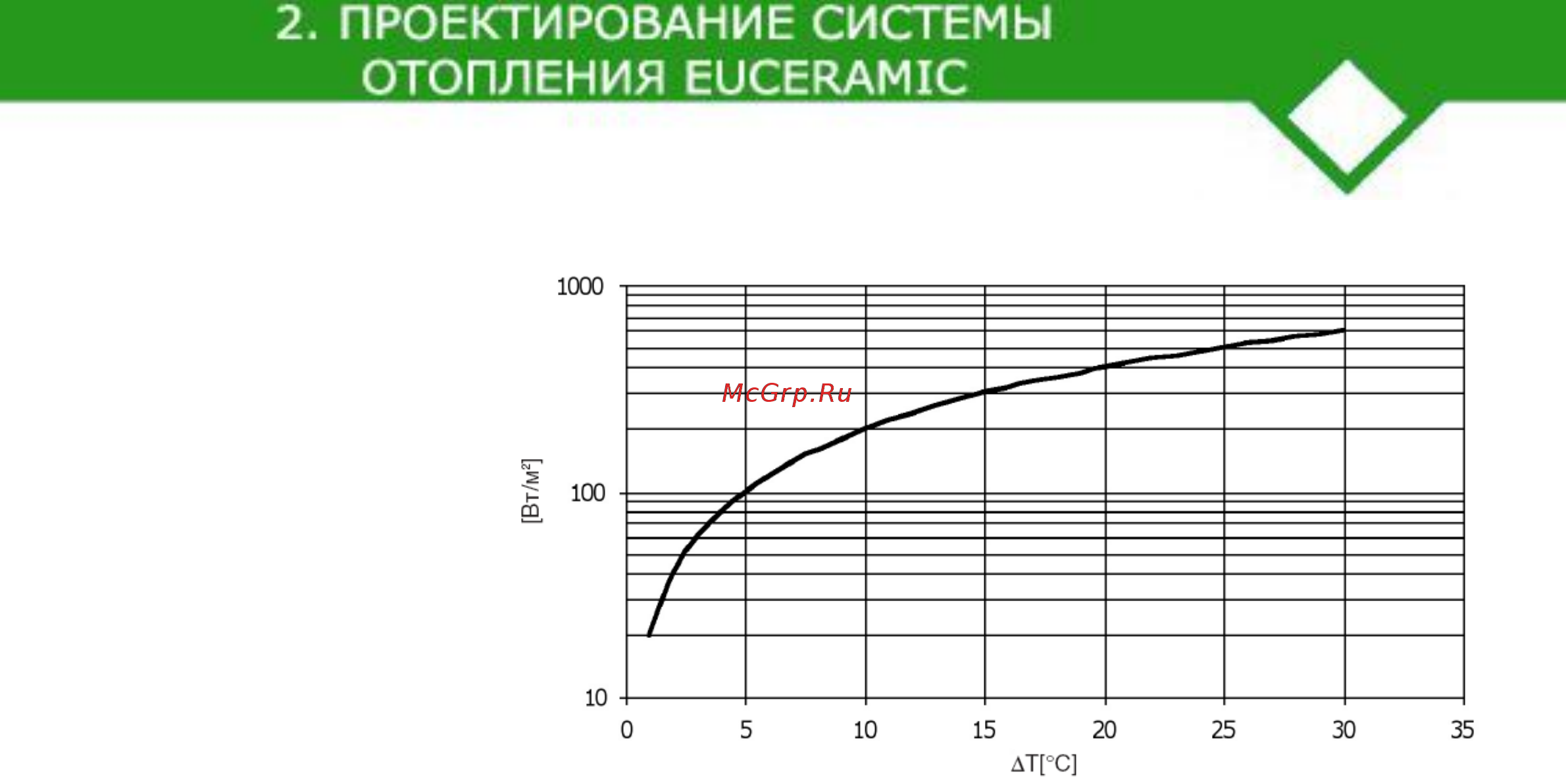

Определение мощности
системы отопления [Вт/м
2
] с
учетом разницы температур
∆T
Из диаграммы на Рисунке 2.6, с учетом площади зоны обогрева и разницы
температур, можно определить необходимую
мощность оборудования
EUCERAMIC.
Официальный дилер ООО "Янгаз"
8(8452)250-880 info@yangaz.ru
http://карлиуклима.рф
