20
EUCERAMIC: Руководство по эксплуатации Версия 0113
Температура (°C) 0 5 10 15
Коэффициент 0,9 1,0 1,0 1,1
Поправочные коэффициенты для температуры выше 10°C
Рисунок 2.3

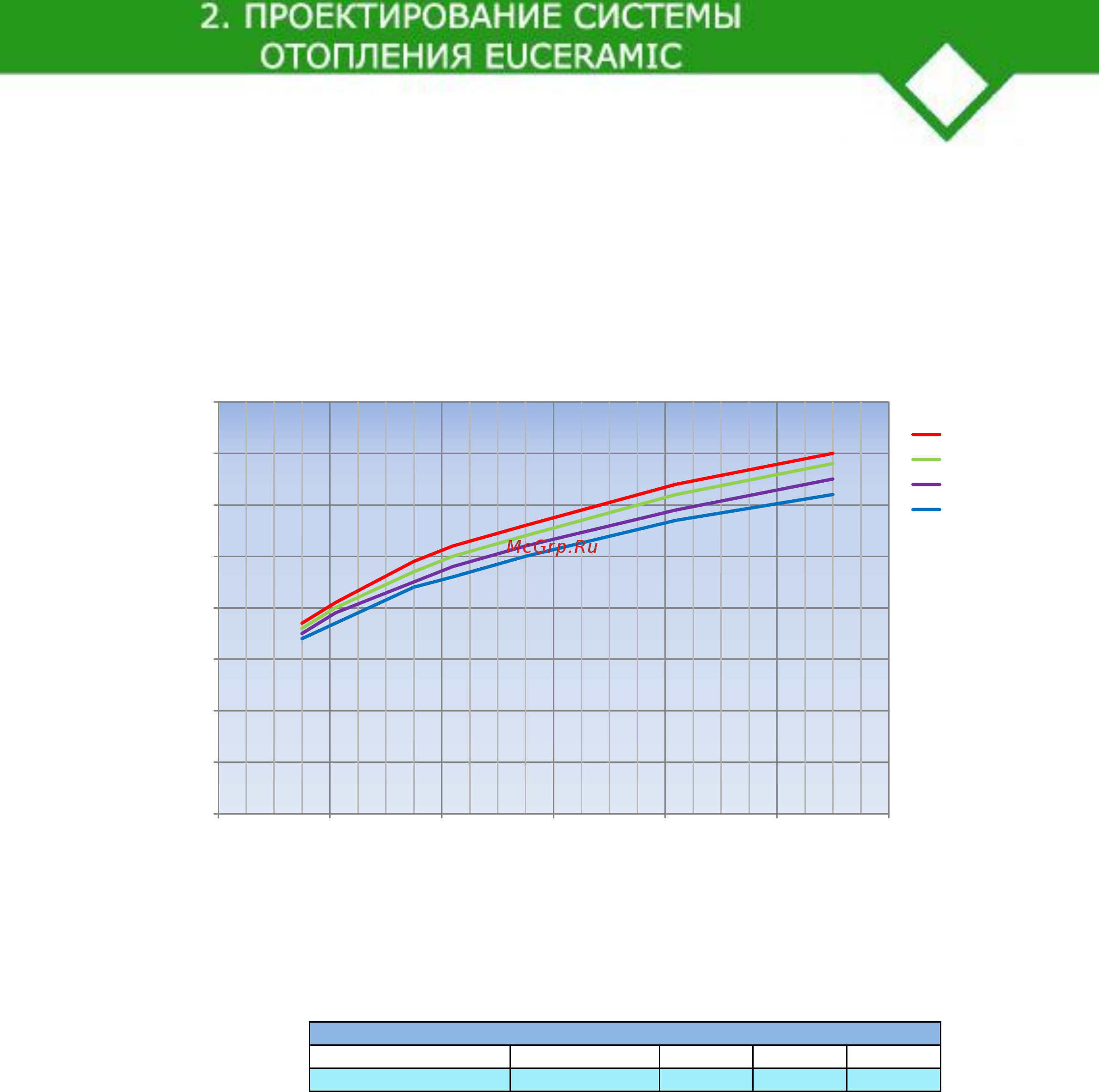

Диаграмма для определения
минимальной высоты монтажа
EUCERAMIC при температуре воздуха 10°C
Если температура воздуха в помещении отличается от 10°C, положение кривых
уточняется (смещается вертикально) в соответствии с поправочными
коэффициентами, представленными в таблице.
Если мощность излучателя P
unit
,
полученная из расчетов, превышает 50,5 кВт
(максимальная мощность излучателей EUCERAMIC), повторите вычисления,
выбрав другие интервалы I и W, меньшие, чем в предыдущих расчетах. Таким
образом, количество излучателей, которое необходимо установить, увеличится и
придется подобрать модели с меньшей мощностью.
В том случае, если помещение не прямоугольное, можно разделить его на
несколько зон и применить расчет, приведенный выше.
Высота монтажа, м
Минимальная высота монтажа
При температуре воздуха = 10 °C
Мощность, кВт
0
1
2
3
4
5
6
7
8
0
10
20
30
40
50
60
Наклон 0°
Наклон 15°
Наклон 30°
Наклон 45°
Официальный дилер ООО "Янгаз"
8(8452)250-880 info@yangaz.ru
http://карлиуклима.рф
Содержание
- Проектирование системы отопления euceramic 3
- Содержание 3
- Характеристики газовых инфракрасных излучателей euceramic 3
- Euceramic 4
- Включение системы эксплуатация и обслуживание 4
- Поставка и монтаж излучателей 4
- Нфракрасных излучателей euceramic 5
- Характеристики газовых 5
- Абсолютная тишина 7
- Больший комфорт при меньшей температуре воздуха 7
- Локальный обогрев 7
- Низкая инерция 7
- Отсутствие перемещений воздуха и пыли 7
- Отсутствие температурного градиента снижение теплопотерь 7
- Преимущества инфракрасных излучателей euceramic 7
- Горелка с перфорированными пластинами 8
- Комплектующие инфракрасного излучателя euceramic 8
- Экономия энергии и забота об окружающей среде 8
- Камера смешения 9
- Газовый клапан и контроллер пламени 10
- Рефлекторы 10
- Возможность регулировать кронштейны обеспечивает гибкость в вопросах монтажа излучателей и гарантирует точное направление теплового излучения в зону обогрева 12
- Кронштейны 12
- Углы наклона при настенном монтаже 0 15 30 и 45 12
- Климатический контроллер 13
- Системы управления 13
- Сферический датчик 13
- Технические характеристики модельный ряд 14
- Модель 15
- Таблица 1 характеристики инфракрасных излучателей euceramic серия culto 15
- Широкий модельный ряд инфракрасных излучателей euceramic позволяет обогревать любые типы помещений с различной высотой теплопотерями и уровнем активности 15
- Выбор 16
- Делей 16
- Определение количества и мощности излучателей 16
- Отопление всего помещения 16
- Проектирование системы отопления euceramic 16
- Теплорасчет 16
- I i 2 i 17
- I i 2 i 2 17
- Таблица 2 максимальные интервалы между газовыми инфракрасными излучателями euceramic монтаж к потолку 17
- Таблица 2 максимальные интервалы между газовыми инфракрасными излучателями euceramic монтаж к стене 17
- Euceramic м 18
- I и w рекомендуемые интервалы как показано в таблицах 2 и 2 м 18
- X стороны здания перпендикулярные оси газовых излучателей 18
- Y стороны здания параллельные оси газовых излучателей euceramic м 18
- Квт 18
- Количество излучателей расположенных вдоль стороны x 18
- Количество излучателей расположенных вдоль стороны y 18
- Общее число излучателей n рассчитывается округлением полученного результата до целого числа 18
- Определив размеры здания можно рассчитать необходимое количество излучателей как показано ниже 18
- Таблица 2 минимальные величины высоты монтажа газовых излучателей euceramic 18
- Убедитесь что высота монтажа h больше минимальной величины для выбранных моделей как показано в таблице 2 если высота монтажа h меньше величины указанной в таблице 2 повторите расчет задав меньшие интервалы i и w таким образом вы увеличите количество излучателей и подберете модель с меньшей мощностью и более низкой минимальной высотой монтажа 18
- Чтобы определить мощность каждого излучателя разделите величину тепловой мощности системы отопления φ на количество излучателей n и выберете модель с близкими параметрами 18
- В том случае если помещение не прямоугольное можно разделить его на несколько зон и применить расчет приведенный выше 19
- Если мощность излучателя 19
- Если температура воздуха в помещении отличается от 10 c положение кривых уточняется смещается вертикально в соответствии с поправочными коэффициентами представленными в таблице 19
- Минимальная высота монтажа 19
- Полученная из расчетов превышает 50 5 квт максимальная мощность излучателей euceramic повторите вычисления выбрав другие интервалы i и w меньшие чем в предыдущих расчетах таким образом количество излучателей которое необходимо установить увеличится и придется подобрать модели с меньшей мощностью 19
- Поправочные коэффициенты для температуры выше 10 c 19
- Температура c 0 5 10 15 коэффициент 0 9 1 0 1 0 1 1 19
- Пример проектирования 20
- Выбор серии 21
- Моделей 21
- Определение количества и мощности излучателей 21
- Теплорасчет 21
- Требования к вентиляции помещений 22
- Локальный обогрев 23
- Теплорасчет 23
- Euceramic 24
- Из диаграммы на рисунке 2 с учетом площади зоны обогрева и разницы температур можно определить 24
- Мощность оборудования 24
- Необходимую 24
- 10 15 20 25 30 25
- T c и площади обогрева 25
- Инфракрасными излучателями euceramic 25
- Локальный обогрев 25
- Площадь обогрева 25
- Рисунок 2 тепловая мощность оборудования квт с учетом разницы температур 25
- 15 x 20 метров необходимо определить мощность количество модель и расположение излучателей чтобы получить рабочую температуру 26
- C минимальная зафиксированная температура воздуха 26
- В данном месте равна 5 c высота установки 6 метров 26
- В следующих параграфах приведены несколько примеров расчета локального обогрева 26
- Выбор модели и количества излучателей 26
- Выбор серии излучателей 26
- Для локального обогрева компания carlieuklima рекомендует использовать излучатели серии culto для религиозных учреждений или industry he как показывает предыдущий опыт эти излучатели гарантируют лучшие показатели с точки зрения комфорта и энергосбережения 26
- После выполнения теплорасчета для локального обогрева и выбора серии излучателя следует определится с моделью и количеством единиц оборудования так же как в случае отопления всего помещения параграф 2 необходимо определить максимальные интервалы i и w с учетом высоты монтажа h вместо данных из таблиц 2 и 2 используйте величины из таблиц 2 и 2 26
- Пример 1 26
- Пример расчета 26
- Принято решение использовать инфракрасные излучатели euceramic для обогрева площади s равной 300 26
- Таблица 2 максимальные рекомендуемые интервалы для газовых инфракрасных излучателей euceramic локальный обогрев настенный монтаж 26
- Таблица 2 максимальные рекомендуемые интервалы для газовых инфракрасных излучателей euceramic локальный обогрев потолочный монтаж 26
- Вариант примера 1 28
- Пример 2 28
- Поставка и монтаж излучателей euceramic 29
- Важное предупреждение 30
- Рекомендуется внимательно ознакомиться с предупреждениями приведенными ниже 30
- А также класс защиты табличку технических данных расположенную с торцевой стороны излучателя невозможно удалить приведет к повреждению 31
- В таблице 3 показаны размеры и вес упаковки инфракрасных излучателей euceramic 31
- Каждый излучатель маркируется табличкой технических данных где указывается все технические характеристики оборудования уровень n 31
- Размеры и вес упаковки 31
- Размеры упаковка излучателей 31
- Серия ind eco максимальные размеры мм вес кг 31
- Серия ind he максимальные размеры мм вес кг 31
- Таблица 3 размеры и вес упаковки 31
- Табличка технических данных euceramic 31
- Место монтажа 32
- Размеры упаковка излучателей 32
- Излучатели могут крепиться к стене или подвешиваться к потолку по заказу могут поставляться специальные кронштейны позволяющие направлять излучатель в нужную сторону под нужным углом рисунок 3 3 34
- Типы крепления 34
- Безопасные расстояния 35
- Важно соблюдать минимальные расстояния между излучателями и прилегающими стенами ограждающими конструкциями если последние нe защищены от излучения или состоят из воспламеняющихся материалов в таблицах 3 и 3 показаны минимальные расстояния между излучателями euceramic и прилегающими стенами 35
- Внимание 35
- Модель 35
- Модель cu потолком 35
- Ограждающие конструкции близко расположенные к излучателю должны быть из материалов класса 0 реакции к огню невзрывоопасные и невоспламеняемые с характеристиками rei 30 35
- Перед изл м 35
- Полом 35
- Потолком 35
- Расстояние в метрах между излучателем и 35
- Сбоку 35
- Таблица 3 минимальные расстояния для моделей серии culto 35
- Таблица 3 минимальные расстояния для моделей серии industry 35
- Подсоединение к газопроводу 36
- Только для моделей с электронным розжигом 38
- Установка газового клапана nordgas 38
- Подключение к электрической сети 39
- Штуцер замера давления на входе клапана 40
- Газовым клапаном nordgas 41
- И контроллером пламени 41
- Принципиальная с одним 41
- Рисунок 3 41
- Фастон 41
- Электрическая схема 41
- Электрод ионизации пламени 41
- Электрод розжига 41
- He 44 12 12 he 58 16 16 42
- Клапанами nordgas и контроллерами пламени 42
- Рисунок 3 42
- Только для моделей eco 44 12 12 eco 58 16 16 42
- Фастон 42
- Электрическая схема принципиальная с двумя 42
- Электрод ионизации пламени 42
- Электрод розжига 42
- Nordgas 43
- Газового клапана 43
- И контроллера горения 43
- Рисунок 3 0 43
- Электрическая схема подключения 43
- Монтаж излучателя завершен 44
- Рисунок 3 1 пример электрического подключения излучателя к пульту управления 44
- Электрическое подключение должно осуществляться в строгом соответствии с действующими нормами 44
- Включение системы 45
- Включение системы эксплуатация и обслуживание 45
- В соответствии с en 437 46
- Ввод в эксплуатацию системы должен осуществляться техническими специалистами аккредитованным компанией carlieuklima s p a 46
- Визуально оцените монтаж излучателя электрическое соединение герметичность газового соединения проверьте излучатель на тип газа природный сжиженный и мощность указанную на табличке технических данных см рисунок 3 рекомендуется проверить заводские установки перед вводом оборудования в эксплуатацию в таблицах 4 4 указаны установочные параметры для каждой модели и типа газа при необходимости замены сопла обращайтесь к пункту 4 данного руководства обслуживание излучателей euceramic замена сопла 46
- Все соответствующие установки по мощности и типу газа в инфракрасных излучателях euceramic производятся на заводе и фиксируются в табличке технических данных установки по давлению газа 20 мбар для природного газа и 37 для сжиженного являются частью производственного процесса таким образом поставляемое оборудование euceramic не требует никаких дополнительных настроек 46
- Кол во керамических пластин 46
- Модель 46
- Обязательным требованием является предоставление акта выполненных работ 46
- Пуско наладочные работы и сервисное обслуживание должно осуществляться техническими специалистами в соответствии с действующими нормами 46
- Таблица 4 установочные параметры для моделей серии industry серия industry модели he и eco 46
- В соответствии с en 437 47
- Включите оборудование соединив вилку питания излучателя как показано на рисунке 3 6 ти полюсный разъем чтобы запустить горелку необходимо настроить пункт управления контроллер таким образом чтобы от него поступал сигнал активации к излучателю 47
- Кол во керамических пластин 47
- Модель 47
- Проверьте соединение между излучателем и электрическим щитом неправильное соединение может стать причиной выхода из строя контроллера пламени 47
- Серия culto 47
- Таблица 4 установочные параметры для моделей серии culto 47
- Убедитесь что нейтраль имеет такой же потенциал что и нейтраль на электрощите 47
- Винт регулировки давления 48
- Установка давления 48
- Штуцер замера давления на входе клапана 48
- Штуцер замера давления на сопло 48
- Описание работы излучателя 50
- Обслуживание излучателей euceramic 52
- Замена сопла 53
- Внимание 54
- Замена каталитических пластин 55
- Устранение неисправностей 56
- Внимание 59
- Ежегодная проверка и измерение эффективности работы излучателя 59
- Необходимые изменения при смене типа газа 59
- Общие гарантийные условия 60
- Удаление упаковки хранение утилизация оборудования 61
