38
EUCERAMIC: Руководство по эксплуатации Версия 0113

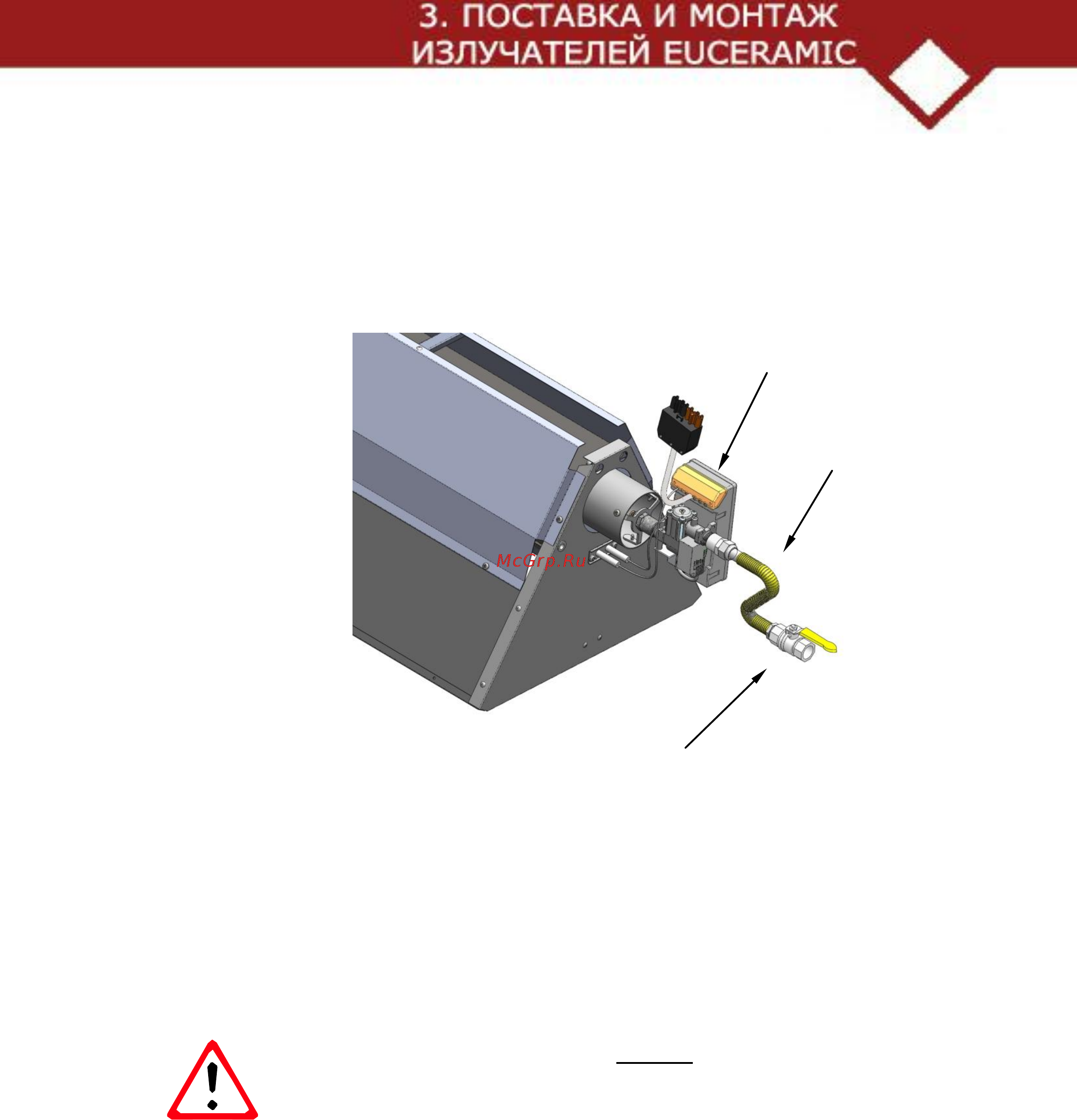

Подсоедините излучатель к газопроводу гибким газовым рукавом из
нержавеющей стали (Рисунок 3.5).
Работы должны осуществляться только квалифицированными
специалистами!
Рисунок 3.5
Подсоединение к
газопроводу
ВНИМАНИЕ: все излучатели перед поставкой проходят заводской тест.
Также на заводе вносятся все необходимые установки по рабочему
давлению.
ВНИМАНИЕ: газопровод должен проходить на расстоянии не
менее 1 метра от места выхода дымовых газов и не должен
находиться в зоне прямого излучения.
ВНИМАНИЕ: газовый клапан и контроллер горения поставляются
отдельно от излучателя (не подключены). Распаковав излучатель,
следуйте инструкции по подключению клапана.
Газовый клапан и
контроллер горения
Шаровой кран ½”
Гибкий газовый рукав ½”
Официальный дилер ООО "Янгаз"
8(8452)250-880 info@yangaz.ru
