EUCERAMIC: Руководство по эксплуатации Версия 0113
Модели:
CU 7/4 –CU 10/6 – CU 22/12
Излучатели серии CULTO с автоматическим зажиганием оснащены
механизмом зажигания и ионизации пламени, расположенным на газовом
соленоидном клапане с питанием ~230В/50Гц. Включение этого типа
излучателей происходит с помощью биполярного выключателя,
расположенного на электрощите.
Система активируется подачей напряжения на контроллер пламени.
С помощью механизма зажигания подается искра и открывается
соленойдный клапан. Специальный датчик фиксирует наличие пламени и
останавливает искрообразование. Примерное время зажигания – 20
секунд. Если в течение этого времени не образовалось пламя, излучатель
отключается. В каждом случае, когда излучатель отключается его
необходимо включать с помощью биполярного выключателя не менее
чем, через 20 секунд.
После процедура зажигания повторяется. Если излучатель опять
отключатся, обратитесь к параграфу “Обслуживание излучателей
EUCERAMIC” данного руководства. Излучатель можно выключить с
помощью пункта управления (контроллера).
Для моделей с автоматическим зажиганием, можно использовать
контроллер для управления температурой в помещении.
Модели:
IND HE 44/12+12 – IND HE 58/16+16 - IND ECO 44/12+12 – IND ECO
58/16+16
Модели серии INDUSTRY IND 44/12+12 – IND 58/16+16 состоят из двух
горелок, которые могут работать как по отдельности (задействованы два
газовых мультиблока и двухступенчатая система управления), так и
совместно (работает единый мультиблок). Излучатели производятся в двух
модификациях:
1. С 2 газовыми мультиблоками, каждый из которых имеет
соответствующие электроды зажигания и ионизации. Таким образом,
излучатель может работать на 50% общей мощности (работа 1
горелки) или полную мощность (работа 2-х горелок).
2. С 1 мультиблоком, соединенным с 2 электродами, первый электрод
зажигания и второй – ионизации пламени.
ВНИМАНИЕ: в моделях в 2 газовыми мультиблоками (на рисунке
№2), предельно важно учитывать расположение электродов!

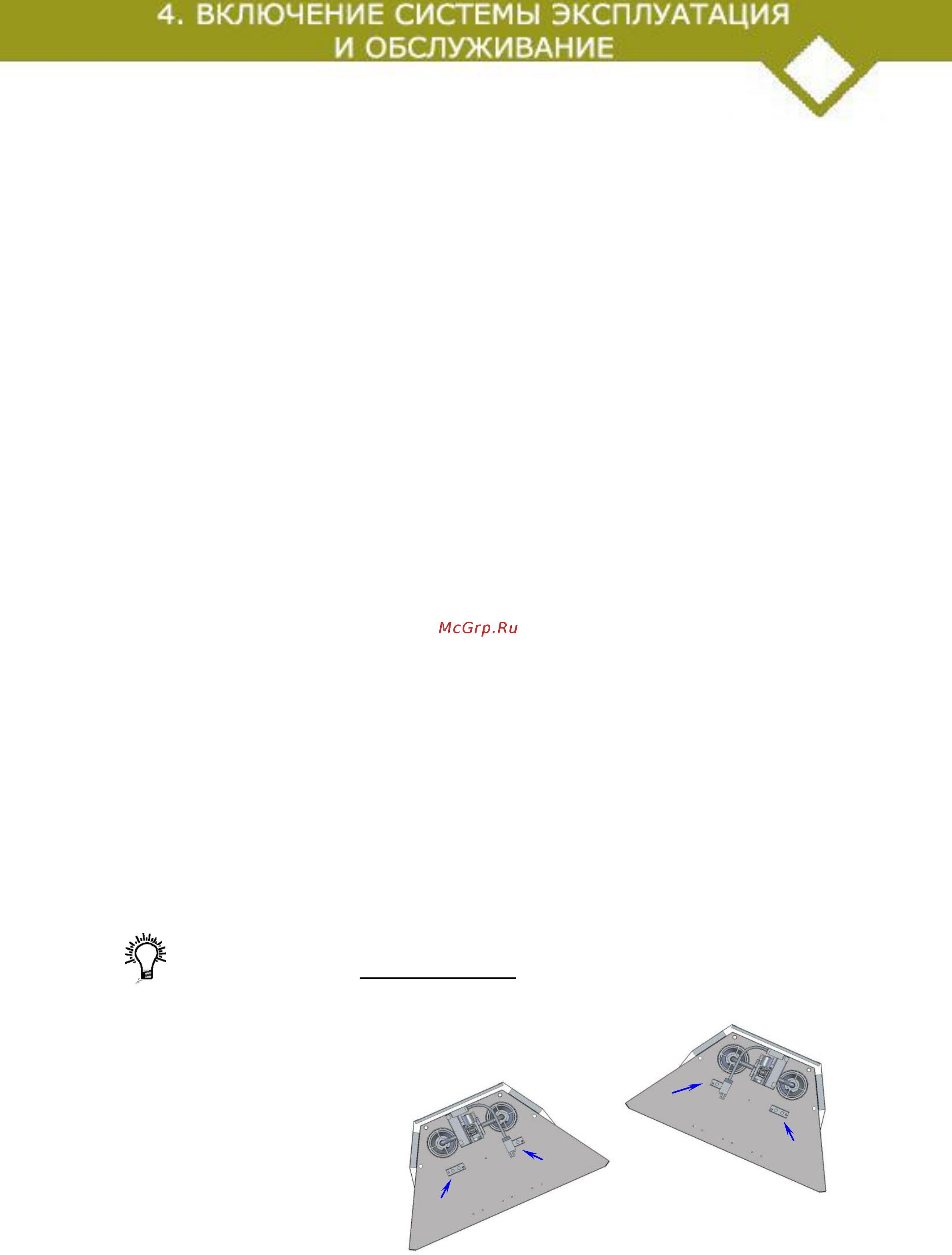

Рисунок 4.4
1
2
2
1
