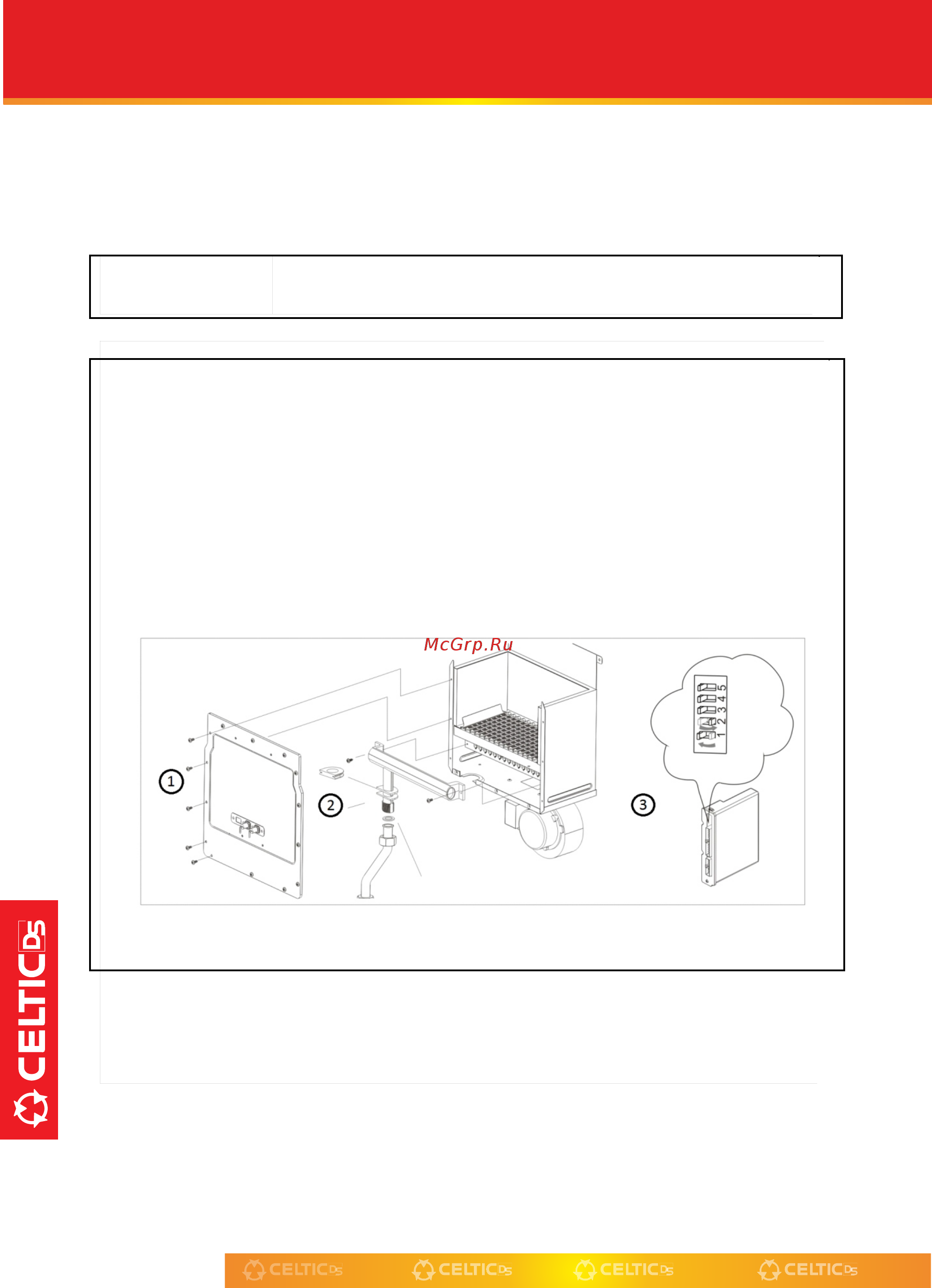

18. Перенастройка котла на сжиженный газ
1) Выключите электрическое питание котла и закройте вентиль газа,
снимите переднюю крышку котла, предварительно отвернув 4 винта;
2) Выкрутите винты крепления передней стенки камеры сгорания (поз. 1) и снимите её;
3) Выкрутите два винта крепления держателя форсунок и газовой горелки. Открутите гайку
крепления держателя форсунок и газового трубопровода (поз. 2).
4) Замените держатель форсунок (или установите комплект сопел соответствующих требуемому
виду газа);
5) Установите переднюю стенку камеры сгорания на место;
6) На электронной плате блока управления переведите переключатель ”2” в положения “ON”, а
переключатель “1” в положение “OFF” – для сжиженного газа.(поз. 3).
7) Проверьте работу котла, герметичность сборки на газ. Отрегулируйте котел согласно
инструкции. (Эту операцию могут выполнять только квалифицированные специалисты);
8) Установите переднюю крышку котла на место.
Внимание!!!
Не подводите питание к котлу при замене держателя форсунок.
