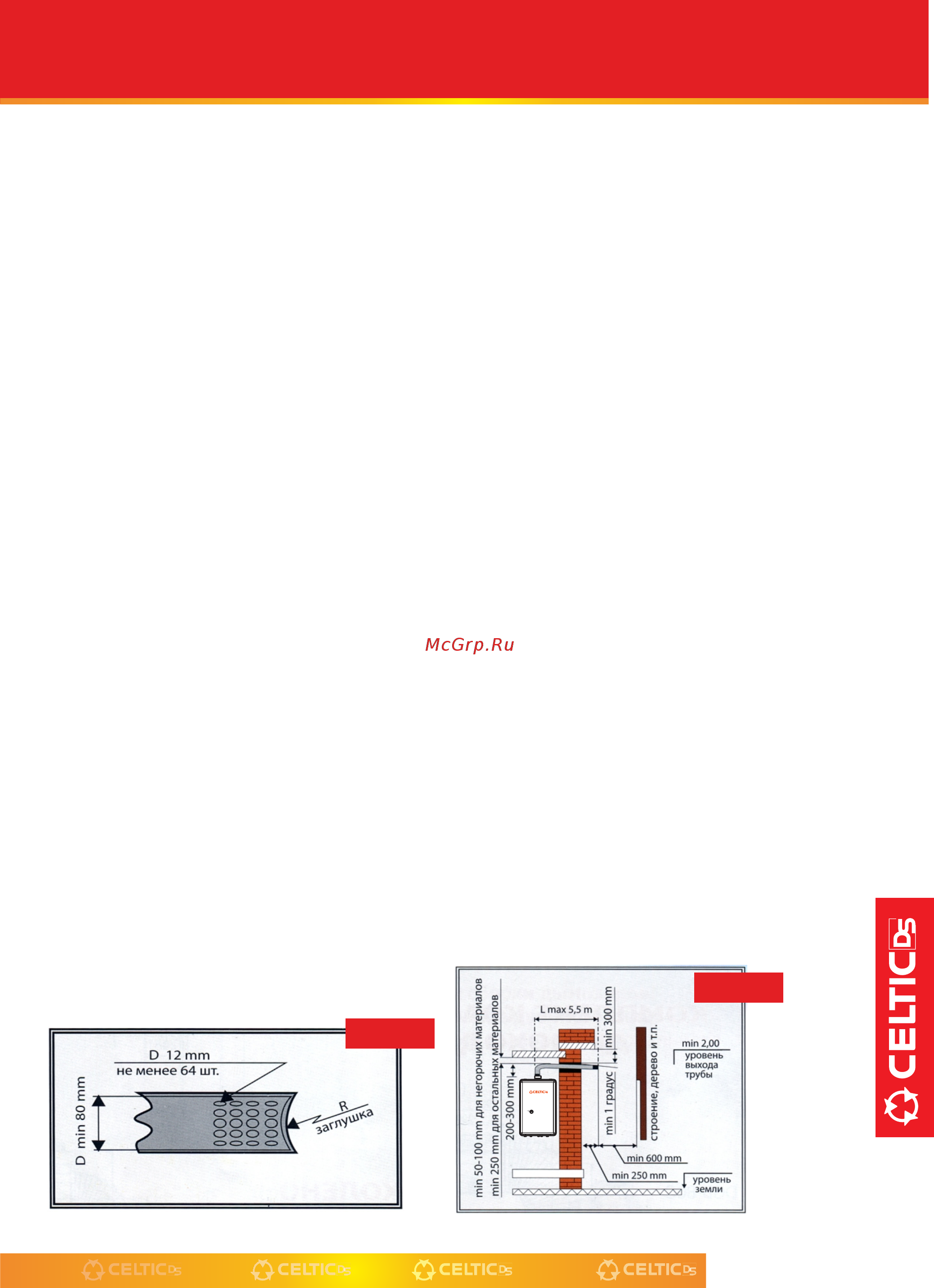

3. Условия монтажа трубы типа "FF" (рис. 15)
— котел устанавливается на внутренней стене наружного ограждения здания или на внутренней
стене здания, которая примыкает к стене наружного ограждения здания;
— вывод трубы дымохода осуществляете через стену наружного ограждения здания
в атмосферу;
— отверстие в стене относительно потолка из негорючих материалов следует распологать
так, чтобы расстояние от потолка до верха дымохода было не менее 50 мм. В остальных случаях, после
материалами толщиной не менее 3 мм, такую высоту следует
при отсутствии облицовки из негорючих материалов, такую высоту
не менее 250мм. Облицовка потолка негорючими материалами
габариты котла и дымохода не менее на 150мм с каждой стороны;
— расстояние отверстия в стене от примыкающей стенки или иной строительной
конструкции выполняется в соответствии с конструктивным обустройством этой трубы
относительно котла, но не менее 100мм;
— между наружной поверхностью трубы, которая проходит в стене, и отверстием в стене
необходимо выполнить изоляцию из несгораемого материала, который рассчитан на
температурные нагрузки более 160°С, толщиной не менее 30мм для несгораемой
конструкции и не менее 70мм для других конструкций;
— отрицательный уклон трубы от котла к стене 3-5 градусов;
— крепление трубы на патрубке котла выполняется хомутом, зазор между патрубком
и трубой заполняется несгораемым уплотнителем;
— выступ наружной части трубы не менее 250мм;
— минимальная высота от наружной части трубы дымохода до верхнего выступа
конструкции здания не менее 300мм;
— минимальная высота от уровня земли до наружной части трубы дымохода
не менее 2,0м;
— минимальное расстояние от торца наружной части трубы дымохода до ближайшей
наружной конструкции не менее 600мм;
— соединения трубы типа "FF" с котлом и стеной съемные. Это необходимо для
удобства ревизии тракта дымохода.
Рис. 15
Рис. 16
должна выступать за
следует принимать
принимать не менее 100 мм,
облицовки потолка негорючими
