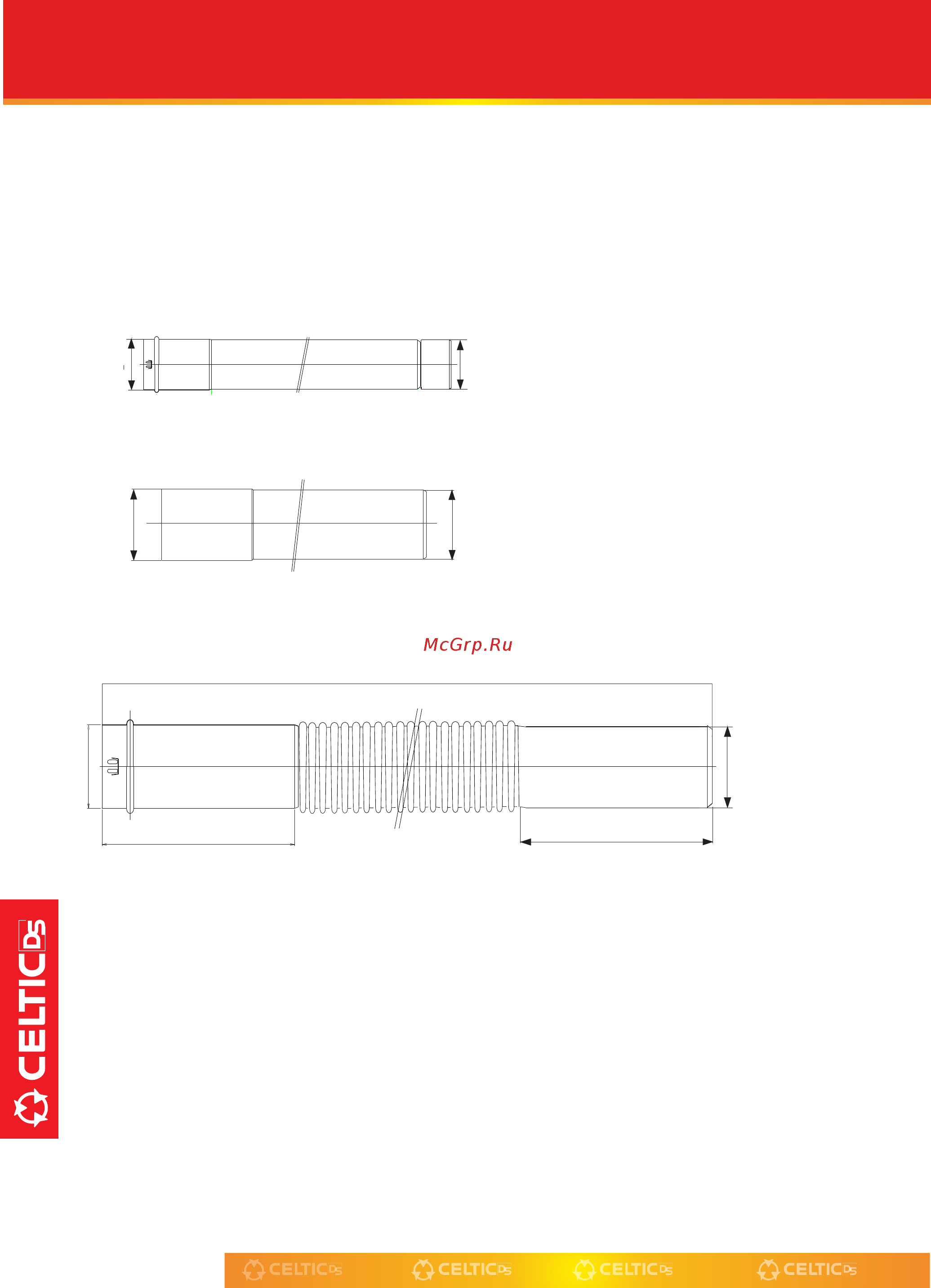

ПЕРЕХОДНЫЙ КОМПЛЕКТ
ДЛЯ ЗАБОРА ВОЗДУХА И ОТВОДА ПРОДУКТОВ
СГОРАНИЯ ПО РАЗДЕЛЬНЫМ ТРУБАМ
1. Удлинение Ø75
Ø101.0±0.4(I.D)
Ø100.0±0.4(I.D)
125.0±10
600.0±10
Ø76.0±0.4(I.D)
125.0±10
Ø75.0
Ø75(500mm, 1 000mm, 1 500mm)
2. Удлинение Ø100
Ø100(500mm, 1 000mm, 1 500mm)
3. Отвод прямой 35-и сладистый(обожжённый)
Ø75.0
(O.D)
+0.4
-
Ø76.0
+0.4(I.D)
РУКОВОДСТВО ДЛЯ ПРОЕКТНЫХ ОРГАНИЗАЦИЙ
