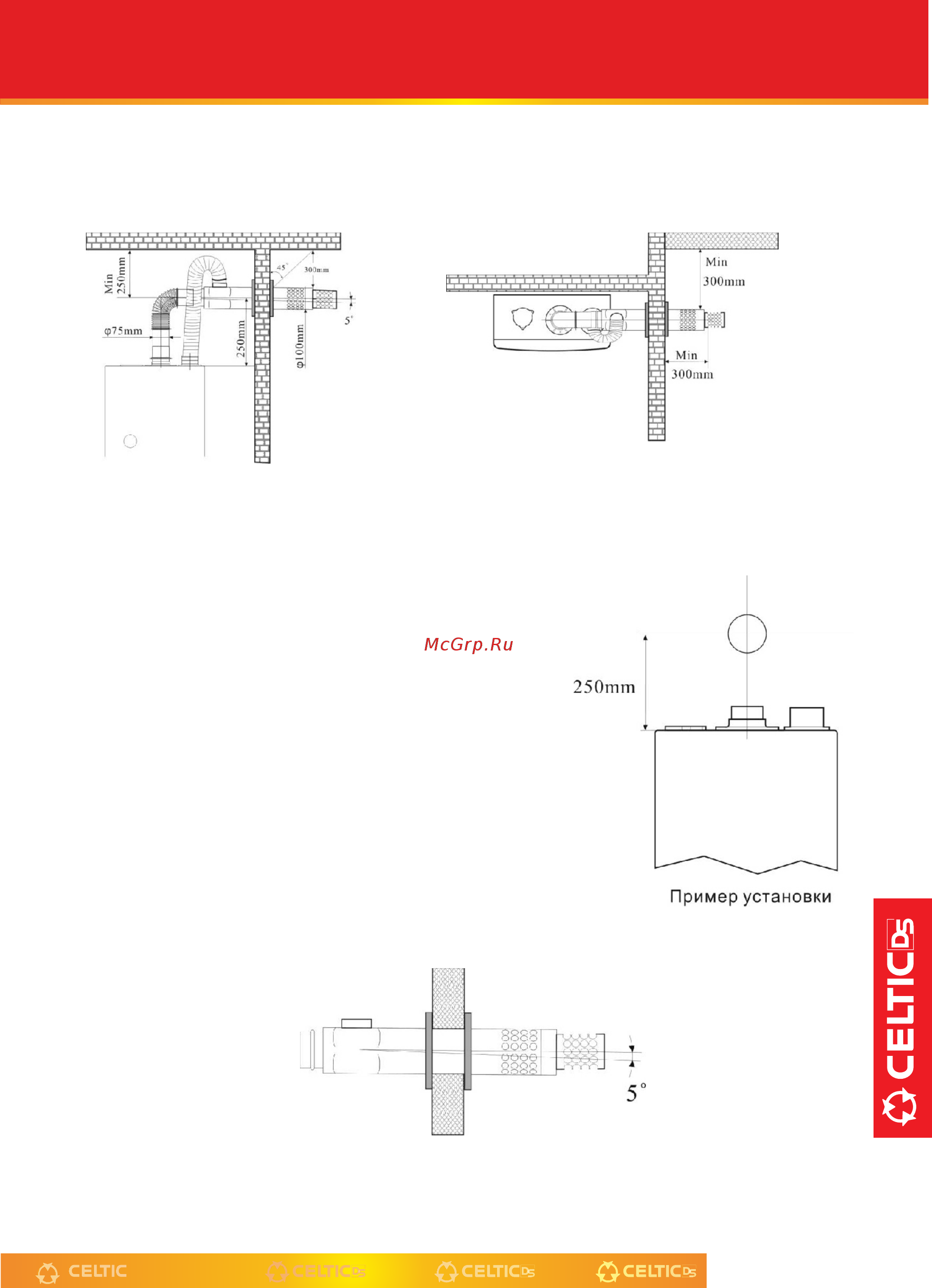

Монтаж комплекта коаксиального дымохода с
принудительной уравновешенной тягой
Стандартная проекция по установке
котла с принудительной вентиляцией
Вид сверху
Место расположения отверстий для коаксиальных дымоходов
1) Определите место расположения отверстий
коаксиальной
трубы.
2) Рекомендуемое место расположения отверстия
выше котла 250 мм.
3) Диаметр отверстия –
110-125 мм с учетом футляра.
<Внимание!>
1) Дымоотводящая труба, должна быть наклонена под углом 5º вниз.
Это не позволяет попадать дождевой воде
и конденсату
через
дымоход
в котел.
2) Так как во время работы котла прямая труба и колено горячие,
нужно соблюдать безопасное расстояние.
3) При установке котла будьте осторожны.
Края трубы острые, пожалуйста, обратите
внимание.
(корейский тип)
